Спосіб виготовлення розгорток картонних паковань і пристрій для його реалізації

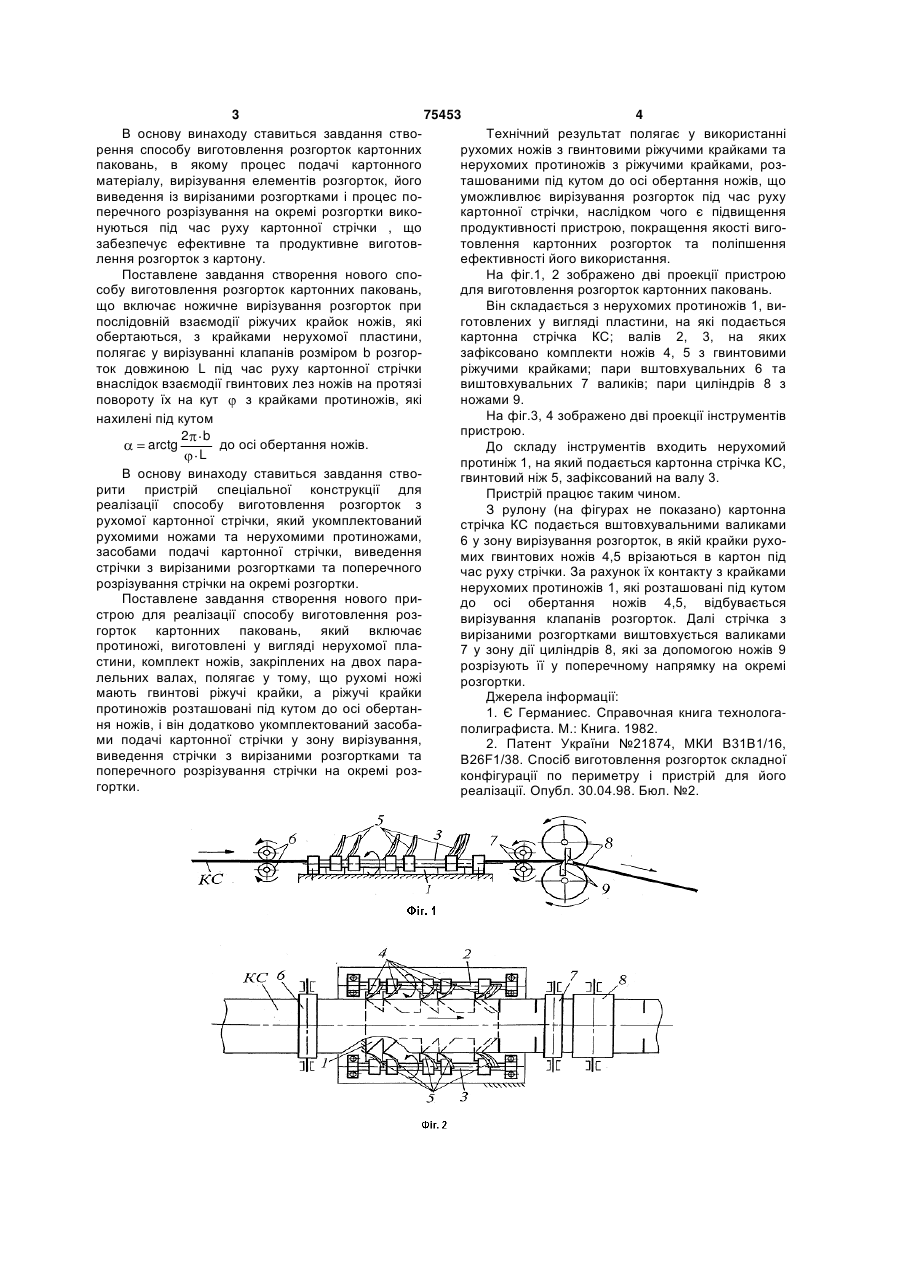

1. Спосіб виготовлення розгорток складної конфігурації по периметру, що включає ножичне вирізування розгорток при послідовній взаємодії різальних крайок ножів, які обертаються, з крайками нерухомої пластини, який відрізняється тим, що вирізування клапанів здійснюється під час руху C2 2 (19) 1 3 75453 4 В основу винаходу ставиться завдання ствоТехнічний результат полягає у використанні рення способу виготовлення розгорток картонних рухомих ножів з гвинтовими ріжучими крайками та паковань, в якому процес подачі картонного нерухомих протиножів з ріжучими крайками, розматеріалу, вирізування елементів розгорток, його ташованими під кутом до осі обертання ножів, що виведення із вирізаними розгортками і процес поуможливлює вирізування розгорток під час руху перечного розрізування на окремі розгортки викокартонної стрічки, наслідком чого є підвищення нуються під час руху картонної стрічки , що продуктивності пристрою, покращення якості вигозабезпечує ефективне та продуктивне виготовтовлення картонних розгорток та поліпшення лення розгорток з картону. ефективності його використання. Поставлене завдання створення нового споНа фіг.1, 2 зображено дві проекції пристрою собу виготовлення розгорток картонних паковань, для виготовлення розгорток картонних паковань. що включає ножичне вирізування розгорток при Він складається з нерухомих протиножів 1, випослідовній взаємодії ріжучих крайок ножів, які готовлених у вигляді пластини, на які подається обертаються, з крайками нерухомої пластини, картонна стрічка КС; валів 2, 3, на яких полягає у вирізуванні клапанів розміром b розгорзафіксовано комплекти ножів 4, 5 з гвинтовими ток довжиною L під час руху картонної стрічки ріжучими крайками; пари вштовхувальних 6 та внаслідок взаємодії гвинтових лез ножів на протязі виштовхувальних 7 валиків; пари циліндрів 8 з ножами 9. повороту їх на кут з крайками протиножів, які На фіг.3, 4 зображено дві проекції інструментів нахилені під кутом пристрою. 2 b arctg до осі обертання ножів. До складу інструментів входить нерухомий L протиніж 1, на який подається картонна стрічка КС, В основу винаходу ставиться завдання ствогвинтовий ніж 5, зафіксований на валу 3. рити пристрій спеціальної конструкції для Пристрій працює таким чином. реалізації способу виготовлення розгорток з З рулону (на фігурах не показано) картонна рухомої картонної стрічки, який укомплектований стрічка КС подається вштовхувальними валиками рухомими ножами та нерухомими протиножами, 6 у зону вирізування розгорток, в якій крайки рухозасобами подачі картонної стрічки, виведення мих гвинтових ножів 4,5 врізаються в картон під стрічки з вирізаними розгортками та поперечного час руху стрічки. За рахунок їх контакту з крайками розрізування стрічки на окремі розгортки. нерухомих протиножів 1, які розташовані під кутом Поставлене завдання створення нового придо осі обертання ножів 4,5, відбувається строю для реалізації способу виготовлення розвирізування клапанів розгорток. Далі стрічка з горток картонних паковань, який включає вирізаними розгортками виштовхується валиками протиножі, виготовлені у вигляді нерухомої пла7 у зону дії циліндрів 8, які за допомогою ножів 9 стини, комплект ножів, закріплених на двох парарозрізують її у поперечному напрямку на окремі лельних валах, полягає у тому, що рухомі ножі розгортки. мають гвинтові ріжучі крайки, а ріжучі крайки Джерела інформації: протиножів розташовані під кутом до осі обертан1. Є Германиес. Справочная книга технологаня ножів, і він додатково укомплектований засобаполиграфиста. М.: Книга. 1982. ми подачі картонної стрічки у зону вирізування, 2. Патент України №21874, МКИ В31В1/16, виведення стрічки з вирізаними розгортками та В26F1/38. Спосіб виготовлення розгорток складної поперечного розрізування стрічки на окремі розконфігурації по периметру і пристрій для його гортки. реалізації. Опубл. 30.04.98. Бюл. №2. 5 Комп’ютерна верстка М. Клюкін 75453 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
