Спосіб виготовлення термопластичного матеріалу з волокнистим наповнювачем

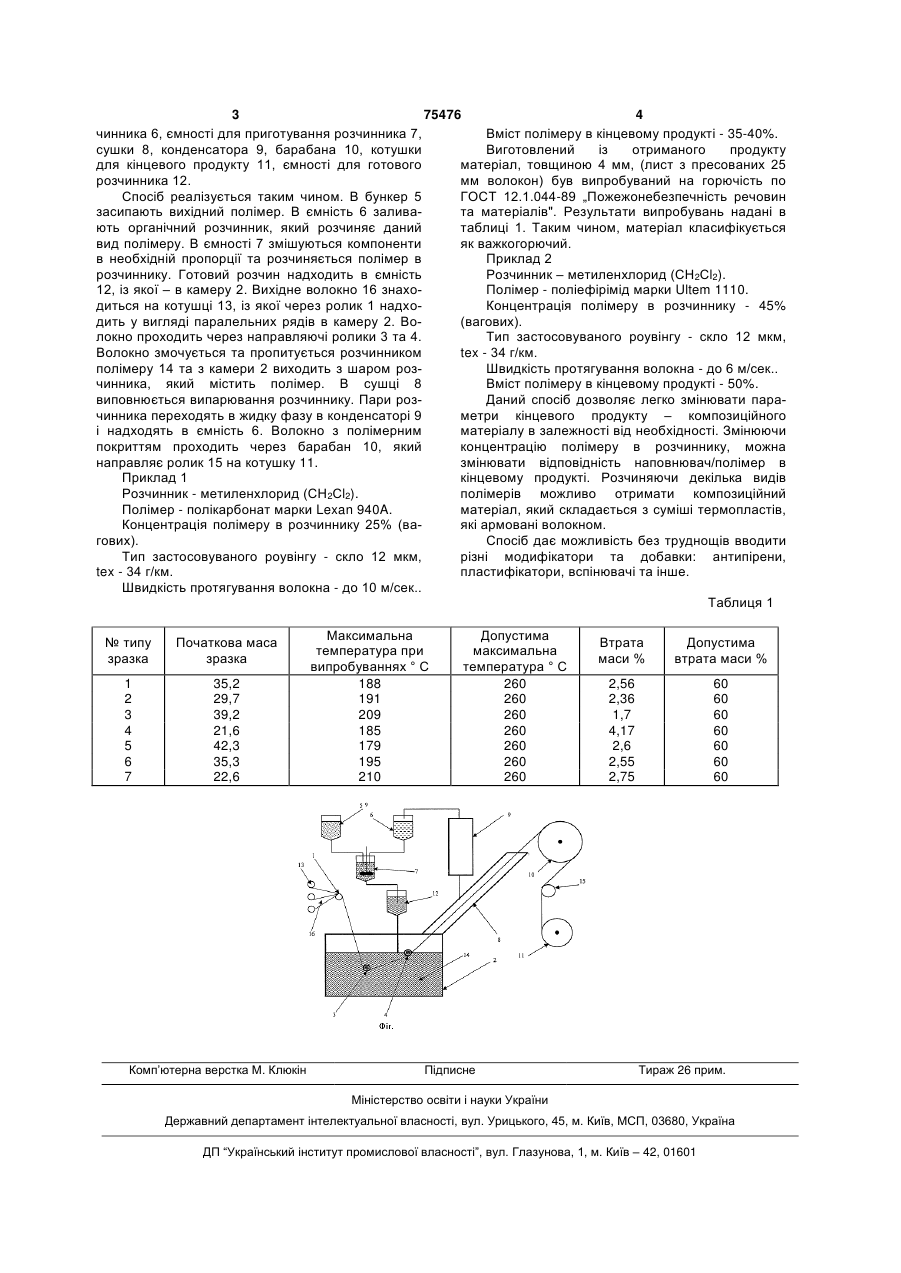

Спосіб виготовлення термопластичного матеріалу з волокнистим наповнювачем, що включає протягування довгомірного волокна через камеру просочування, який відрізняється тим, що волокно протягують через камеру просочування, яка заповнена розчином термопластичного полімеру в органічному розчиннику, з подальшим випарюванням розчинника. (19) (21) 20040604226 (22) 02.06.2004 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Сазонець Володимир Іванович, Шопа Пьотр , AT, Язон В'ячеслав Маратович (73) Сазонець Володимир Іванович, Шопа Пьотр , AT, Язон В'ячеслав Маратович (56) RU 2054355, B29B15/12, 20.02.1996 WO 9415765, B29B15/12, 21.07.1994 EP 0320839, B29B15/12, 21.06.1989 3 75476 4 чинника 6, ємності для приготування розчинника 7, Вміст полімеру в кінцевому продукті - 35-40%. сушки 8, конденсатора 9, барабана 10, котушки Виготовлений із отриманого продукту для кінцевого продукту 11, ємності для готового матеріал, товщиною 4 мм, (лист з пресованих 25 розчинника 12. мм волокон) був випробуваний на горючість по Спосіб реалізується таким чином. В бункер 5 ГОСТ 12.1.044-89 „Пожежонебезпечність речовин засипають вихідний полімер. В ємність 6 заливата матеріалів". Результати випробувань надані в ють органічний розчинник, який розчиняє даний таблиці 1. Таким чином, матеріал класифікується вид полімеру. В ємності 7 змішуються компоненти як важкогорючий. в необхідній пропорції та розчиняється полімер в Приклад 2 розчиннику. Готовий розчин надходить в ємність Розчинник – метиленхлорид (СН2Сl2). 12, із якої – в камеру 2. Вихідне волокно 16 знахоПолімер - поліефірімід марки Ultem 1110. диться на котушці 13, із якої через ролик 1 надхоКонцентрація полімеру в розчиннику - 45% дить у вигляді паралельних рядів в камеру 2. Во(вагових). локно проходить через направляючі ролики 3 та 4. Тип застосовуваного роувінгу - скло 12 мкм, Волокно змочується та пропитується розчинником tex - 34 г/км. полімеру 14 та з камери 2 виходить з шаром розШвидкість протягування волокна - до 6 м/сек.. чинника, який містить полімер. В сушці 8 Вміст полімеру в кінцевому продукті - 50%. виповнюється випарювання розчиннику. Пари розДаний спосіб дозволяє легко змінювати парачинника переходять в жидку фазу в конденсаторі 9 метри кінцевого продукту – композиційного і надходять в ємність 6. Волокно з полімерним матеріалу в залежності від необхідності. Змінюючи покриттям проходить через барабан 10, який концентрацію полімеру в розчиннику, можна направляє ролик 15 на котушку 11. змінювати відповідність наповнювач/полімер в Приклад 1 кінцевому продукті. Розчиняючи декілька видів Розчинник - метиленхлорид (СН2Сl2). полімерів можливо отримати композиційний Полімер - полікарбонат марки Lexan 940A. матеріал, який складається з суміші термопластів, Концентрація полімеру в розчиннику 25% (ваякі армовані волокном. гових). Спосіб дає можливість без труднощів вводити Тип застосовуваного роувінгу - скло 12 мкм, різні модифікатори та добавки: антипірени, tex - 34 г/км. пластифікатори, вспінювачі та інше. Швидкість протягування волокна - до 10 м/сек.. Таблиця 1 № типу зразка Початкова маса зразка 1 2 3 4 5 6 7 35,2 29,7 39,2 21,6 42,3 35,3 22,6 Комп’ютерна верстка М. Клюкін Максимальна температура при випробуваннях ° С 188 191 209 185 179 195 210 Допустима максимальна температура ° С 260 260 260 260 260 260 260 Підписне Втрата маси % Допустима втрата маси % 2,56 2,36 1,7 4,17 2,6 2,55 2,75 60 60 60 60 60 60 60 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
