Відцентровий сепаратор
Номер патенту: 5082
Опубліковано: 28.12.1994
Автори: Соломенко Анатолій Дмитрович, Яценко Володимир Петрович
Формула / Реферат
1. Центробежный сепаратор, включающий корпус с установленным внутри него с возможностью вращения ротором, состоящим из набора криволинейных кольцевых поясов, диаметр которых возрастает снизу вверх, приспособление для подачи исходного материала, установленное соосно над ротором, сборники готовых продуктов, расположенные концентрично под ротором, отличающийся тем, что, с целью повышения эффективности сепарации за счет интенсификации процесса разделения, он снабжен кольцевыми перегородками, расположенными под ротором с возможностью образования между собой отсеков, и системой отсоса воздуха, сообщенной с отсеками, криволинейные кольцевые пояса установлены с зазором между собой, причем каждый предыдущий зазор снизу вверх частично перекрыт последующим криволинейным кольцевым поясом, а каждый зазор расположен над отсеком.
2. Сепаратор по п. 1, отличающийся тем, что криволинейные кольцевые пояса установлены с возможностью вертикального перемещения.
Текст

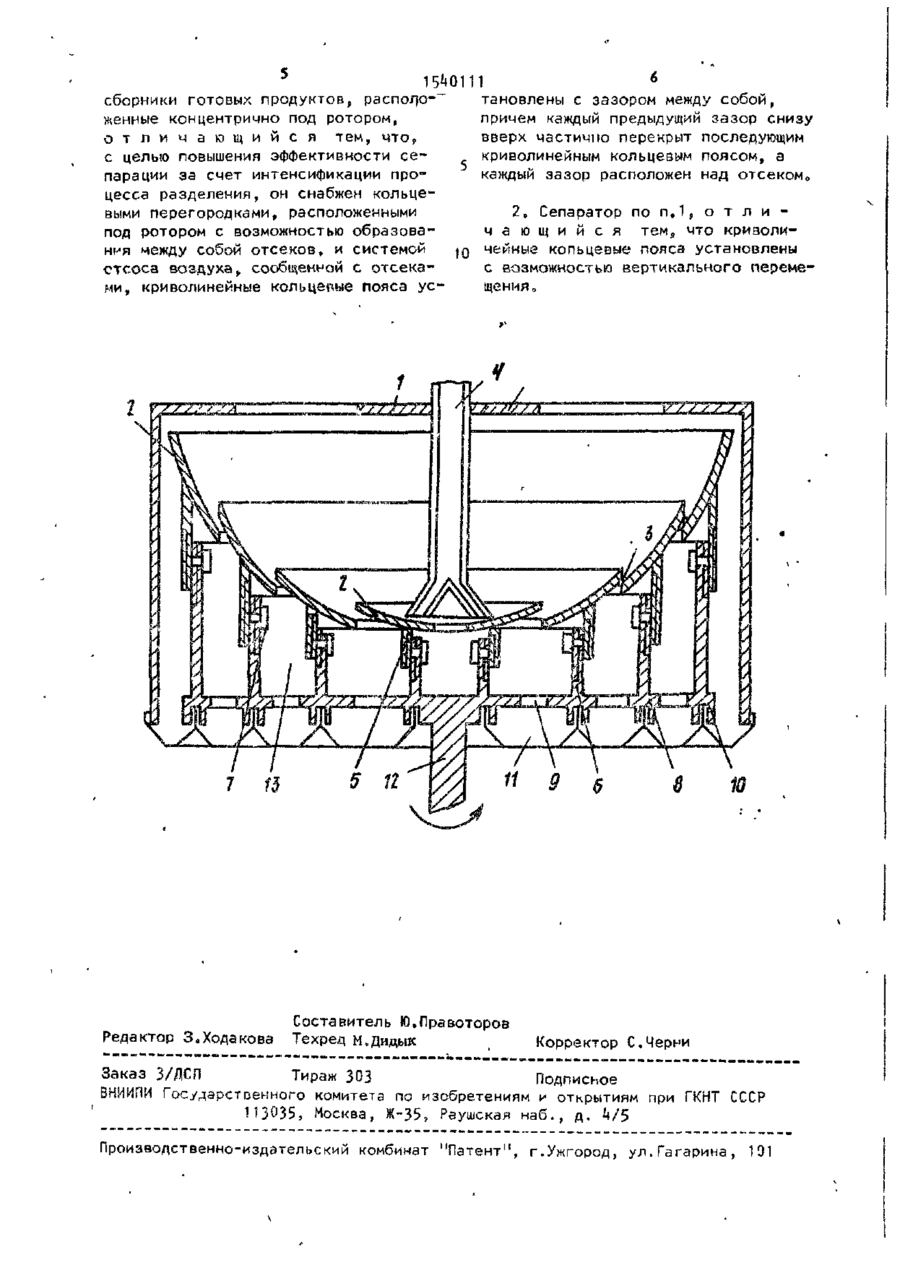

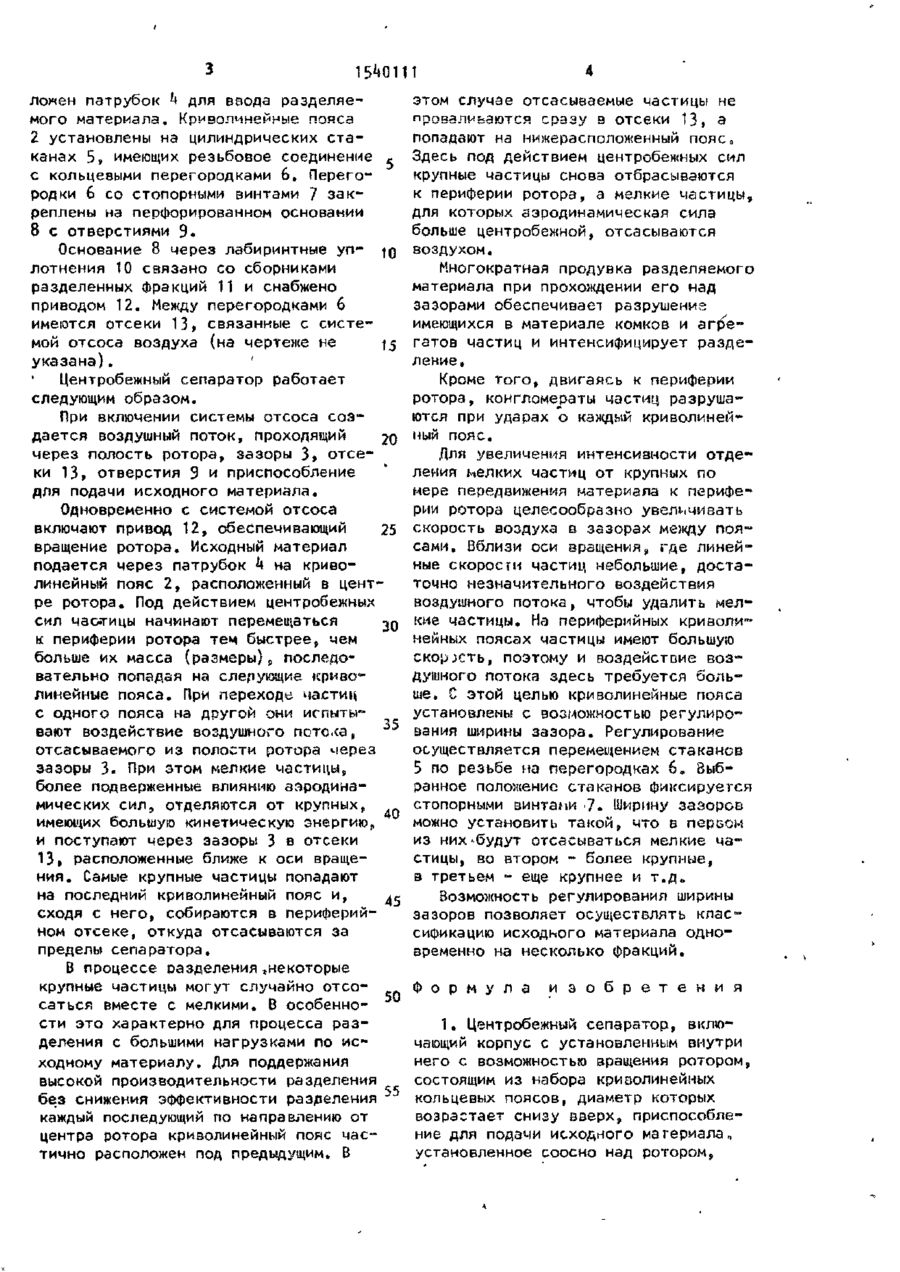

Изобретение отногится к разделению полидесперсных порошков на ряд узких фракций и м,ба использовано в порошковой металлургииf в горном деле, при изготовлении абразивных инструмент тов, красящих пигментов. Цель изобретения - повышение эффективности се~ парзции за счет интенсификации процесса разделения. В корпусе сепаратора установлен с возможностью вращения ротор, состоящий из набора криволинейных коЛьцевых поясов (КП) 2, диаметр которых возрастает снизу вверх. Между КП 2 имеются регулируемые зазоры 3, частично перекрытые вышележащим КП 2. Соосно над ротором установлено приспособление для подачи исходного материала. Под ротором установлены кольцевые перегородки (П) 6, образующие между собой отсеки 13, связанные с системой отсоса воздуха. На П 6 в верхней части установлены с возможностью вертикального перемещения стаканы 5, жестко связанные с КП 2. Отсеки 13 расположены под зазором 3, а в нижней части имеют отверстия St под которыми концентрично установлены сборники 11 готовых фракций. Вращение ротора осуществляется приводом 12. Материал подается на нижний КП 2. Под с действием центробежных сил материал перемещается к периферии. В зазор 3 материал продувается воздухом» Мепкие частицы поступают в отсеки 13 между П 6, а затем в сборники 1 , Са1„ мые тяжелые частицы движутся по КП 2 и собираются в периферийный сборник 11„ 1 з.п. ф-лы, 1 ил. Изобретение относится к области разделения полидисперсныу порошков на ряд узких фракций и может быть использовано в порошковой металлургии,, з горном деле, при изготовлении абразивных инструментов, красящих пигментов и др. Цель изобретения - повышение эффективности сепарации за счет интенсификации пооцесса разделения. На чертеже представлен центробежный сепаратор, общий вид. Сепаратор содержит корпус 1, в ко тором размещен ротор, состоящий из набора криволинейных кольцевых поясов 2, диаметр которых возрастает снизу вверх. Между поясами имеются регулируемые зазоры 3, величина кото рых устанавливается больше размера разделяемых частиц, а нижняя кромка каждого последующего пояса частично расположена под верхней кромкой предыдущего, т.е. зазоры частично перекрыты, В корпусе 1 над ротором рэспо (21) ^^23298/31-03 (22) 07-05-88 (71) Институт технической теплофизики АН УССР (72) В.П.Яценко и А„Д.Соломенко (53) 621.928.2М* (088 о 8) (56) Авторское свидетельство СССР № 732032, кл. В 07 В 7/083, 1977. Авторское свидетельство СССР
ДивитисяДодаткова інформація
Назва патенту англійськоюStarwritercentrifugal separator
Автори англійськоюYatsenko Volodymyr Petrovych, Solomenko Anatolii Dmytrovych
Назва патенту російськоюЦентробежный сепаратор
Автори російськоюЯценко Владимир Петрович, Соломенко Анатолий Дмитриевич
МПК / Мітки
МПК: B07B 7/00
Мітки: сепаратор, відцентровий
