Цапфений розподільник дворядної радіально-поршневої гідромашини
Номер патенту: 7552
Опубліковано: 29.09.1995
Автори: Юров Юрій Михайлович, Аврунін Григорій Аврамович, Пашкін Микола Михайлович
Формула / Реферат
Цапфенный распределитель двухрядной радиально-поршневой гидромашины однократного действия, содержащий выполненные в цапфе и разделенные перемычками два ряда распределительных окон высокого и низкого давления для попеременного сообщения цилиндров гидромашины с кольцевыми коллекторами высокого и низкого давления, сообщенными с магистралями гидросистемы, и две разгрузочные канавки, каждая из которых сообщена с одним из коллекторов, причем окна высокого давления каждого ряда расположены оппозитно одно другому относительно нейтральной плоскости, проходящей через центр перемычек, отличающийся тем, что, с целью снижения объемных потерь и уменьшения осевого габарита распределителя, ширина распределительных окон первого ряда, близлежащего к кольцевым коллекторам, выполнена большей, чем ширина распределительных окон второго ряда, с отношением 1,5-2,5, а разгрузочные канавки примыкают непосредственно к коллекторам высокого и низкого давления, причем одна из них, примыкающая к коллектору высокого давления, расположена оппозитно распределительному окну высокого давления первого ряда, а другая, примыкающая к коллектору низкого давления, расположена оппозитно распределительному окну низкого давления первого ряда.
Текст

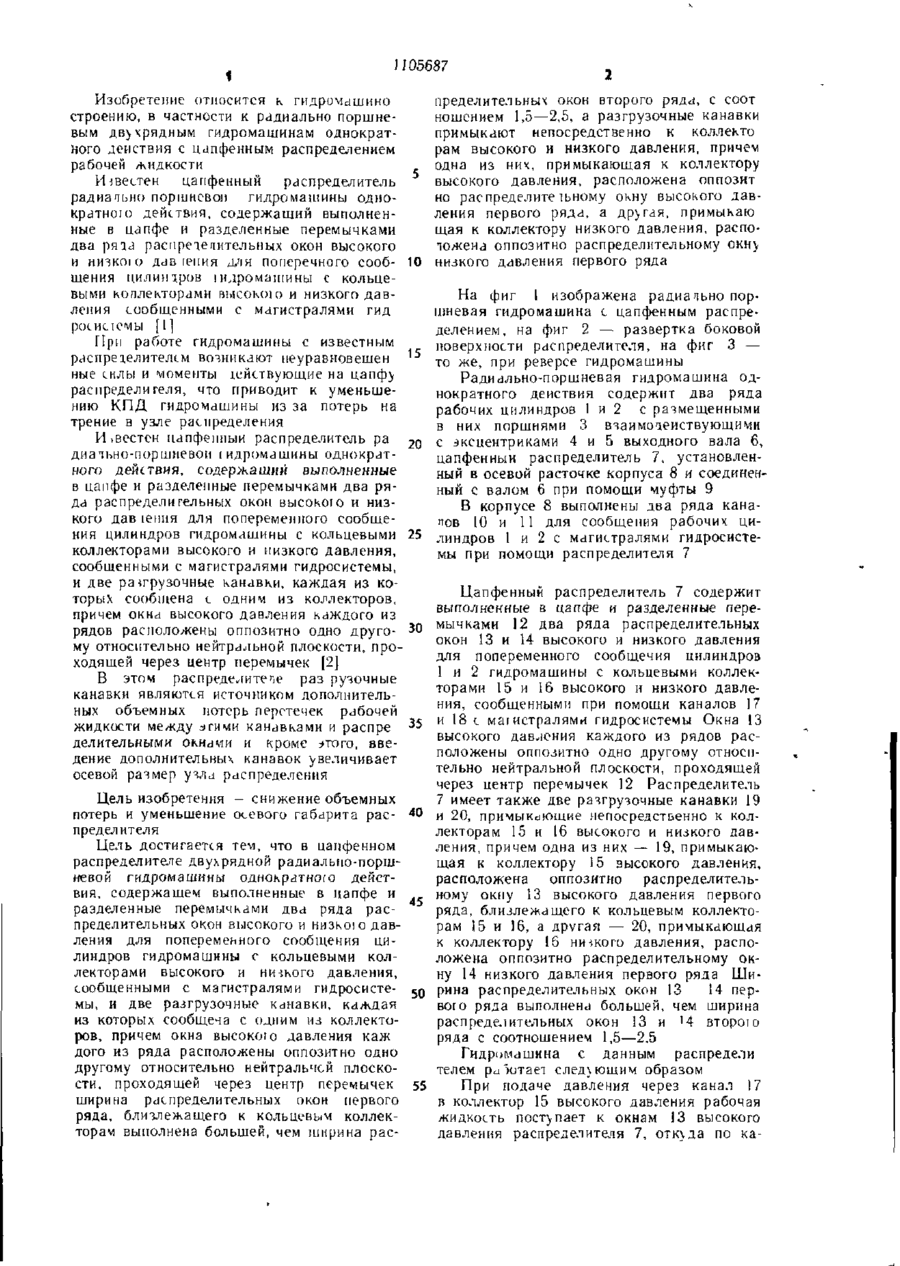

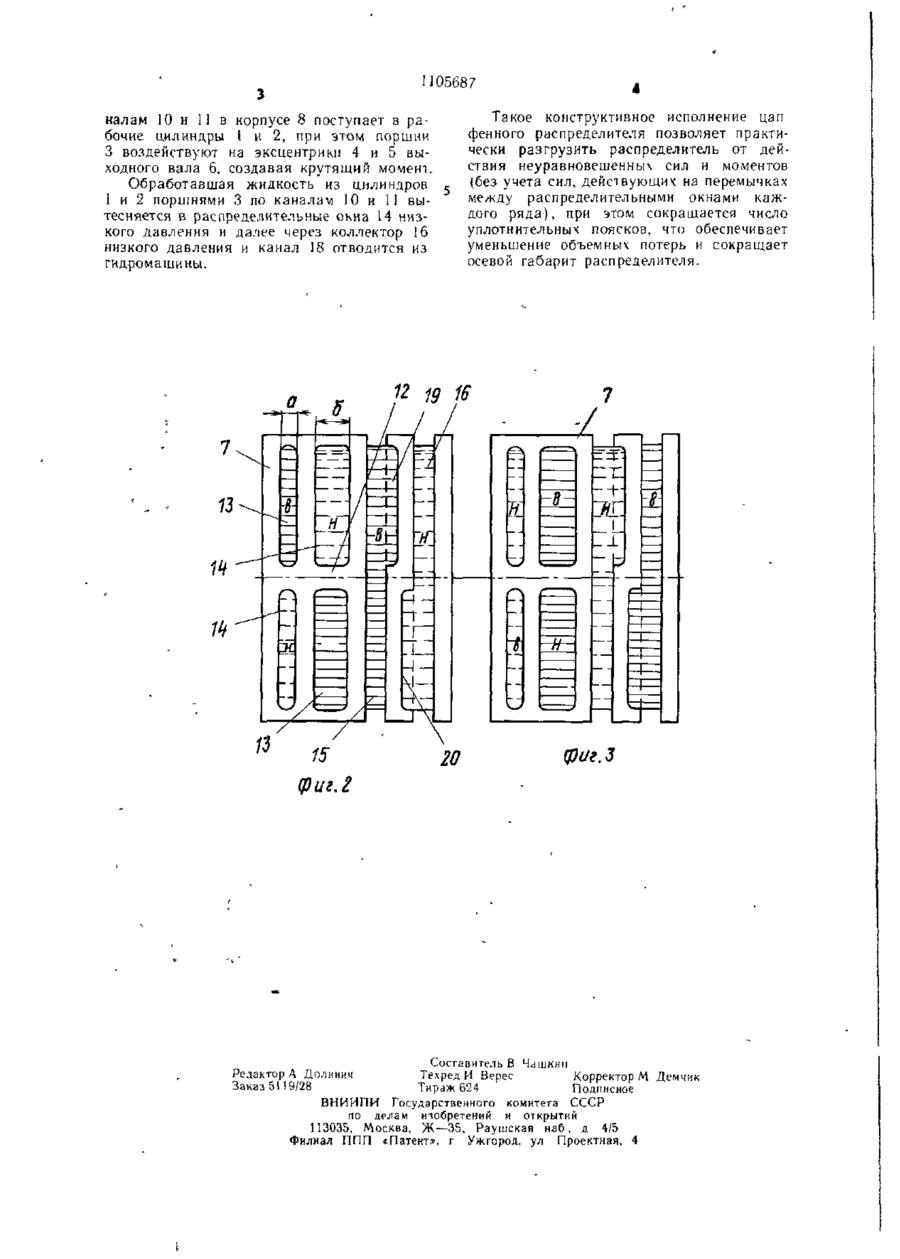

ЦАПФЕННЫЙ РАСПРЕДЕЛИТЕЛЬ ДВУХРЯДНОЙ РАДИАЛЬНО-ПОРШНЕВОИ ГИДРОМАШИНЫ однократного действия, содержащий выполненные в цапфе и разделенные перемычками два ряда распределительных окон высокого и низкого давления для попеременного сообщения цилиндров гидромашины с кольце О ел 00 1t 11 )иг 1 1W5687 1 Изобретение относится к гидромсішино строению, в частности к радиально поршневым двухрядным гидромашинам однократного действия с цапфенным распределением рабочей жидкости И ^вестей цапфенный распределитель радиатьно поршневой гидромашины однократною действия, содержащий выполненные в цапфе и разделенные перемычками два ряіа распределительных окон высокого и низкої о дав іепия для поперечного сообщения цилиндров [идромашины с кольцевыми коллекторами высокою и низкого давления сообщенными с магистралями гид роеисіемьі [I ] При работе гидромашины с известным распределителем возникают неуравновешен ные силы и моменты іействующие на цапфу распределителя, что приводит к уменьшению КПД гидромашины из за потерь на трение в узле распределения Известен цапфенный распределитель ра диачьно-поршневои і идромашины однократного действия, содержащий выполненные в цапфе и разделенные перемычками два ряда распределительных окон высокого и низкого дав іеніія для попеременного сообщения цилиндров гидромашины с кольцевыми коллекторами высокого и низкого давления, сообщенными с магистралями гидросистемы, и две разгрузочные канавки, каждая из которых сообщена с одним из коллекторов, причем окна высокого давления каждого из рядов расположены оппозитно одно другому относительно нейтральной плоскости, проходящей через центр перемычек [2] В этом распределителе раз рузочные канавки являются источником дополнительных объемных потерь перетечек рабочей жидкости между с*гими канавками и распре деЛИТеЛЬНЫМИ OhHdMH И Кроме пределительные окон второго ряда, с соот ношением 1,5—2,5, а разгрузочные канавки примыкают непосредственно к коллекто рам высокого и низкого давления, причем одна из них, примыкающая к коллектору высокого давления, расположена оппозит но распределите тьному окну высокого давления первого ряда, а другая, примыкаю щая к коллектору низкого давления, распоіожена оппозитно распределительному окну 10 низкого давления первого ряда На фиг 1 изображена радиачьно поршневая гидромашина с цапфенным распределением, на фиг 2 — развертка боковой ,,. поверхности распределителя, на фиг 3 — то же, при реверсе гидромашины Радиально-поршневая гидромашина однократного действия содержит два ряда рабочих цилиндров 1 и 2 с размещенными в них поршнями 3 взаимодействующими 20 с эксцентриками 4 и 5 выходного вала б, цапфенный распределитель 7, установленный в осевой расточке корпуса 8 и соединенный с валом 6 при помощи муфты 9 В корпусе 8 выполнены два ряда канапов 10 и 11 для сообщения рабочих ци25 линдров 1 и 2 с магистралями гидросистемы при помощи распределителя 7 зо 35 :»ТОГО, ВВЄ дение дополнительных канавок увеличивает осевой размер узла распределения Цель изобретения — снижение объемных потерь и уменьшение осевого габарита распределителя Цель достигается тем, что в цапфенном распределителе двухрядной радиальио-поршневой гидромашины однократно/о действия, содержащем выполненные в цапфе и разделенные перемычками два ряда распределительных окон высокого и низкою давления для попеременного сообщения цилиндров гидромашины с кольцевыми коллекторами высокого и НИ-ІКОГО давления, сообщенными с магистралями гидросистемы, и две разгрузочные канавки, каждая из которых сообщена с одним из коллекторов, причем окна высокою давления каж дого из ряда расположены оппозитно одно другому относительно нейтральчей плоскости, проходящей через центр перемычек ширина распределительных окон первого ряда, близлежащего к кольцевым коллекторам выполнена большей, чем ширина рас 4 0 ,5 50 55 Цапфенный распределитель 7 содержит выполненные в цапфе и разделенные перемычками 12 два ряда распределительных окон 13 и 14 высокого и низкого давления для попеременного сообщения цилиндров I и 2 гидромашины с кольцевыми коллекторами 15 и 16 высокого и низкого давления, сообщенными при помощи каналов 17 и 18 є маїистралями гидросистемы Окна 13 высокого давления каждого из рядов расположены оппозитно одно другому относительно нейтральной плоскости, проходящей через центр перемычек 12 Распределитель 7 имеет также две разгрузочные канавки 19 и 20, примьіксіющие непосредственно к коллекторам 15 и 16 высокого и низкого давления, причем одна изних — 19, примыкающая к коллектору 15 высокого давления, расположена оппозитно распределительному окну 13 высокого давления первого ряда, близлежащего к кольцевым коллекторам 15 и 16, а другая — 20, примыкающая к коллектору 1 НИ-ІКОГО давления, распоG ложена оппозитно распределительному окну 14 низкого давления первого ряда Ширина распределительных окон 13 14 первого ряда выполнена большей, чем ширина распределительных окон 13 и '4 второю ряда с соотношением 1,5—2,5 Гидромашина с данным распредели телем ри'ютает следующим образом При подаче давления через канал 17 в коллектор 15 высокого давления рабочая жидкость поступает к окнам 13 высокого давления распределителя 7, откуда по ка 1105687 Такое конструктивное исполнение цап фенного распределителя позволяет практически разгрузить распределитель от действия неуравновешенных сил и моментов (без учета сил, действующих на перемычках между распределительными окнами каждого ряда), при этом сокращается число уплотнительных поясков, что обеспечивает уменьшение объемных потерь и сокращает осевой габарит распределителя. налам 10 и 11 в корпусе 8 поступает в рабочие цилиндры I и 2, при этом поршни 3 воздействуют на эксцентрики 4 и 5 выходного вала 6, создавая крутящий момент. Обработавшая жидкость из цилиндров 1 и 2 поршнями 3 по каналам 10 и 11 вытесняется в распределительные окна 14 низкого давления и далее через коллектор 16 низкого давления и канал 18 отводится из гидромашины. 12 19 16 • _ • г С гIf ґ 'II [ ' -8 1 н -ft' — 1 ' \-н 1 20 I I I. ' t 1 I -1 1— ... фиг.З Составитель В Чашким Редактор А Долинич Техред И Верес Корректор М Демчик Заказ 5119/28 Тираж 624 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб , д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюPin distributor of two-row radial piston hydro-machine
Автори англійськоюAvrunin Hryhorii Avramovych, Pashkin Mykola Mykhailovych, Yurov Yurii Mykhailovych
Назва патенту російськоюЦапфенный распределитель двухрядной радиально-поршневой гидромашины
Автори російськоюАврунин Григорий Аврамович, Пашкин Николай Михайлович, Юров Юрий Михайлович
МПК / Мітки
Мітки: радіально-поршневої, розподільник, дворядної, цапфений, гідромашини
