Апарат для відривання качанів кукурудзи від стебла

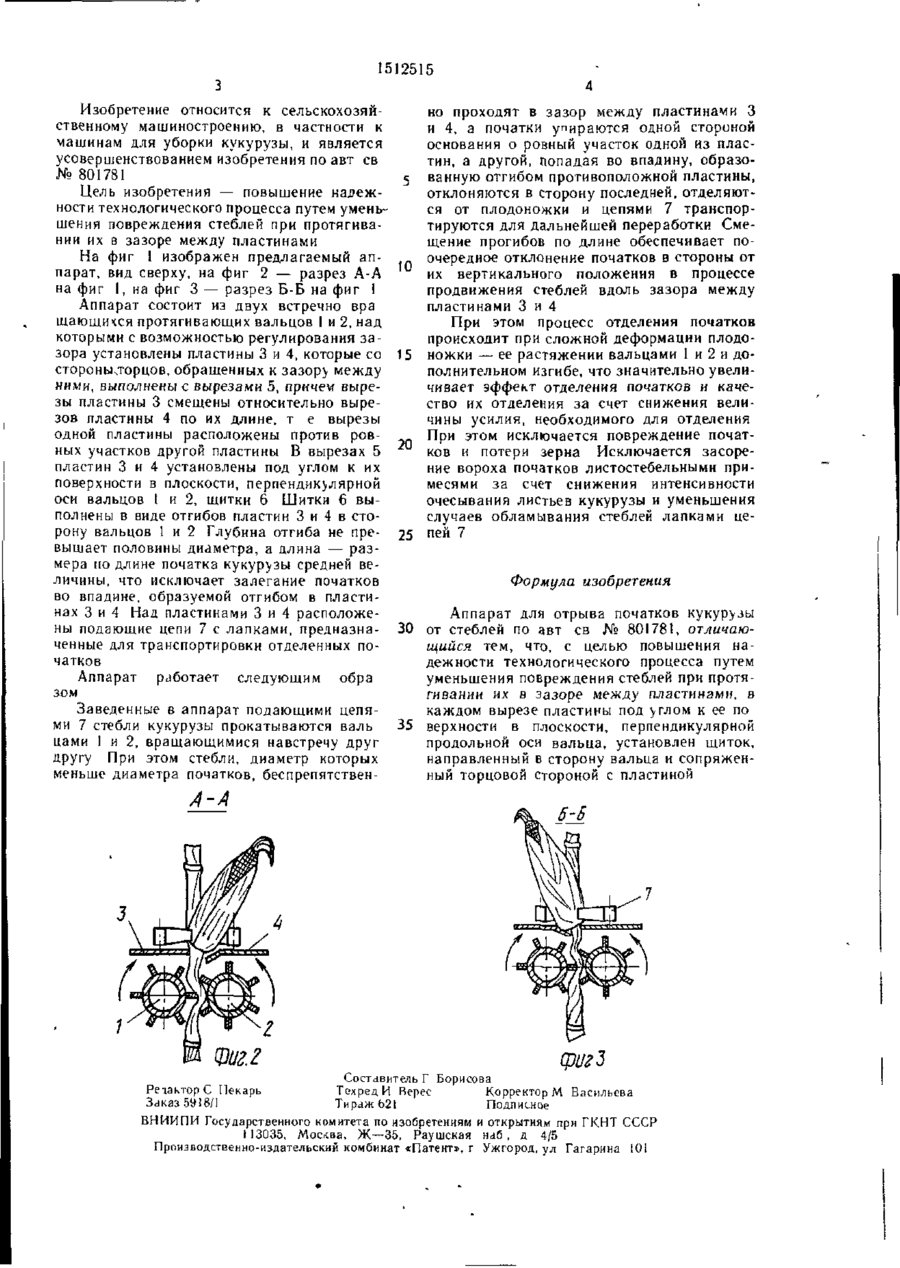

Изобретение относится к сельскохозяйственному машиностроению Цель изобретения — повышение надежности технологического процесса путем уменьшения повреждения стеблей при протягивании их в зазоре между пластинами 3 и 4 Аппарат состоит из двух встречно вращающихся протягивающих вальцов 1 и 2, над которыми установлены пластины 3 и 4 В пластинах 3 и 4 выполнены вырезы 5 Вырезы 5 пластины 3 смещены по длине относительно вырезов 5 пластины 4. В вырезах 5 установлены шитки 6, выполненные в виде отгибов пластин 3 и 4 в сторону вальцов 1 и 2 При движении аппарата стебли проходят в зазор между пластинами 3 и 4, а початки упираются одной сто роной основания о ровный участок одной из пластин, а другой, попадая во впадину, об разованиую отгибом пластин, отклоняются в сторону последней, отделяются от плодоножки и транспортируются на дальнейшую обработку За счет снижения интенсивности очесывания листьев кукурузы исключается засорение вороха початков листостебельными примесями 3 ил ел СП > 1512515 Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки кукурузы, и является усовершенствованием изобретения по авт ев № 801781 Цель изобретения — повышение надежности технологического процесса путем уменьшения повреждения стеблей при протягивании их в зазоре между пластинами На фиг 1 изображен предлагаемый аппарат, вид сверху, на фиг 2 — разрез А-А на фиг 1, на фиг 3 — разрез Б-Б на фиг I Аппарат состоит из двух встречно вра шающичея протягивающих вальцов 1 и 2, над которыми с возможностью регулирования зазора установлены пластины 3 и 4, которые со сторонькторцов, обращенных к зазору между ними, выполнены с вырезами 5, причем вырезы пластины 3 смещены относительно вырезов пластины 4 по их длине, т е вырезы одной пластины расположены против ровных участков другой пластины В вырезах 5 пластин 3 и 4 установлены под углом к их поверхности в плоскости, перпендикулярной оси вальцов 1 и 2, щитки 6 Шитки 6 выполнены в виде отгибов пластин 3 и 4 в сторону вальцов 1 и 2 Глубина отгиба не превышает половины диаметра, а длина — размера по длине початка кукурузы средней величины, что исключает залегание початков во впадине, образуемой отгибом в пластинах 3 и 4 Над пластинами 3 и 4 расположены подающие цепи 7 с лапками, предназначенные для транспортировки отделенных початков Аппарат работает следующим обра зом Заведенные в аппарат подающими цепями 7 стебли кукурузы прокатываются валь цами I и 2, вращающимися навстречу друг другу При этом стебли, диаметр которых меньше диаметра початков, беспрепятствен но проходят в зазор между пластинами 3 и 4, а початки упираются одной стороной основания о ровный участок одной из пластин, а другой, попадая во впадину, образованную отгибом противоположной пластины, отклоняются в сторону последней, отделяются от плодоножки и цепями 7 транспортируются для дальнейшей переработки Смещение прогибов по длине обеспечивает поочередное отклонение початков в стороны от ю их вертикального положения в процессе продвижения стеблей вдоль зазора между пластинами 3 и 4 При этом процесс отделения початков происходит при сложной деформации плодо15 ножки — ее растяжении вальцами 1 и 2 и дополнительном изгибе, что значительно увеличивает эффект отделения початков и качество их отделения за счет снижения величины усилия, необходимого для отделения При этом исключается повреждение почат20 ков и потери зерна Исключается засорение вороха початков листостебельными примесями за счет снижения интенсивности очесывания листьев кукурузы и уменьшения случаев обламывания стеблей лапками цепей 7 25 Формула изобретения Аппарат для отрыва початков кукурузы 30 от стеблей по авт ев № 801781, отличающийся тем, что, с целью повышения надежности технологического процесса путем уменьшения повреждения стеблей при протягивании их в зазоре между пластинами, в каждом вырезе пластины под углом к ее по 35 верхности в плоскости, перпендикулярной продольной оси вальца, установлен щиток, направленный в сторону вальца и сопряженный торцовой стороной с пластиной А-А Составитель Г Борисова РеаакторС Пекарь Техред И Верес Корректор М Васильева Заказ 59І8/1 Тираж 62! Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб , д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарина І01
