Прокошувач кукурудзи

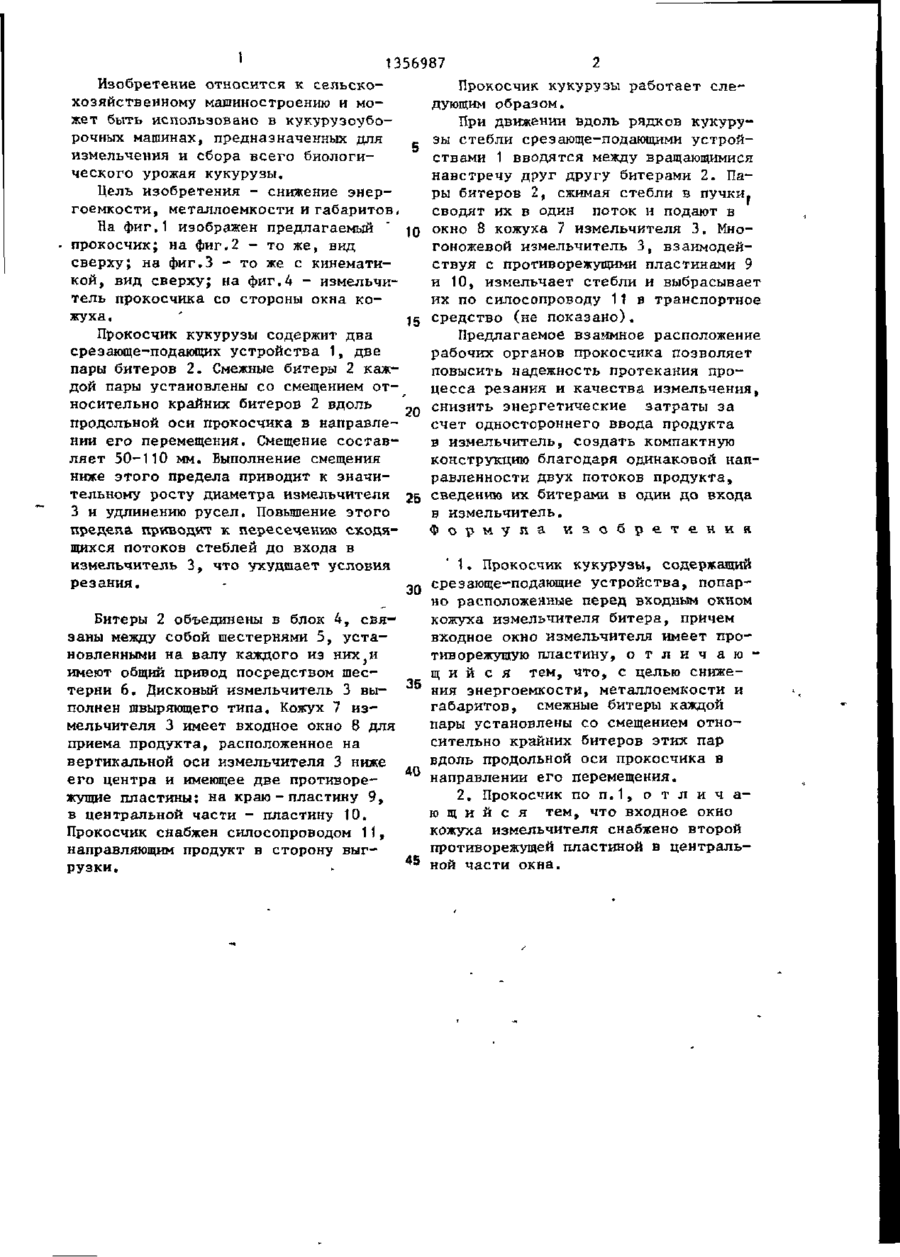

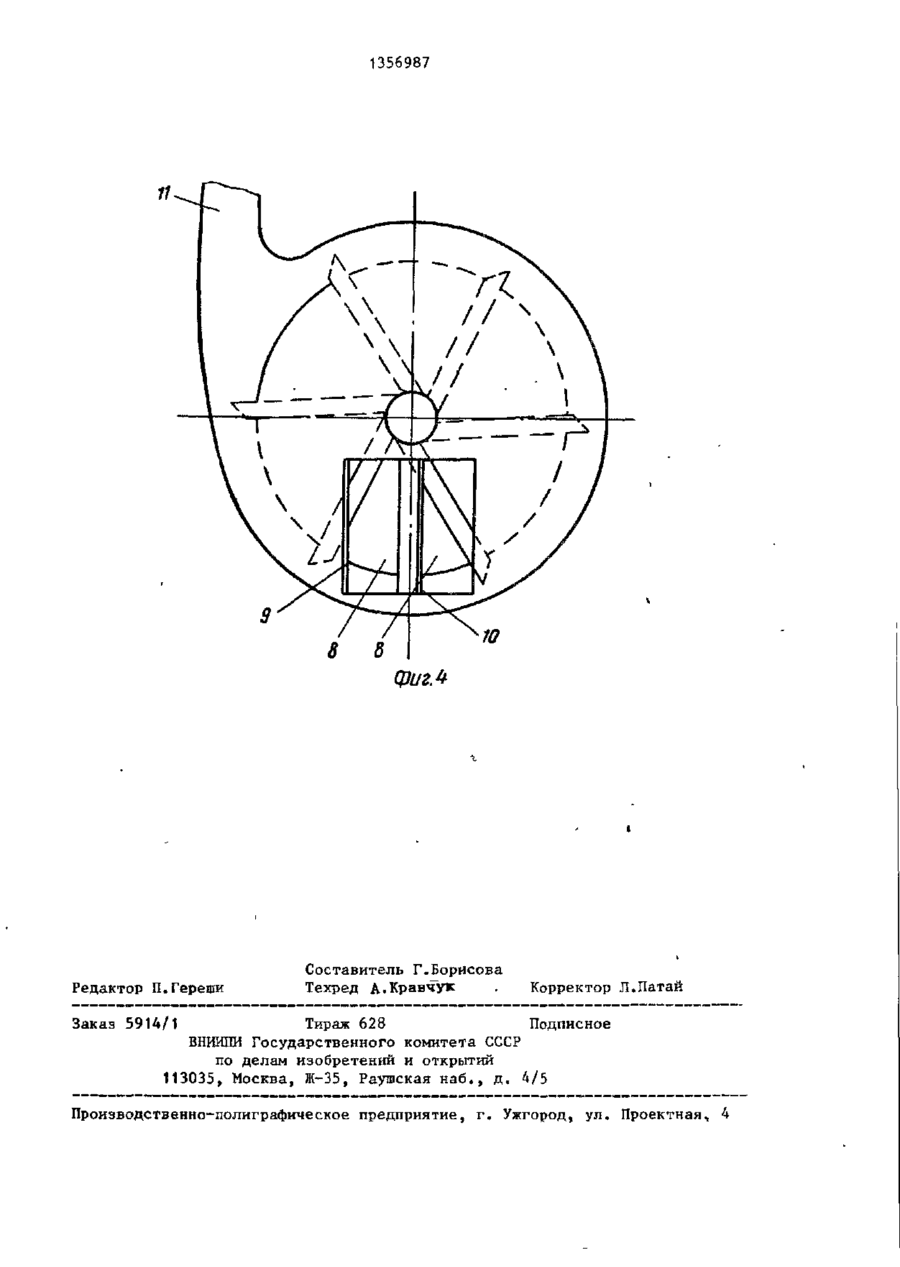

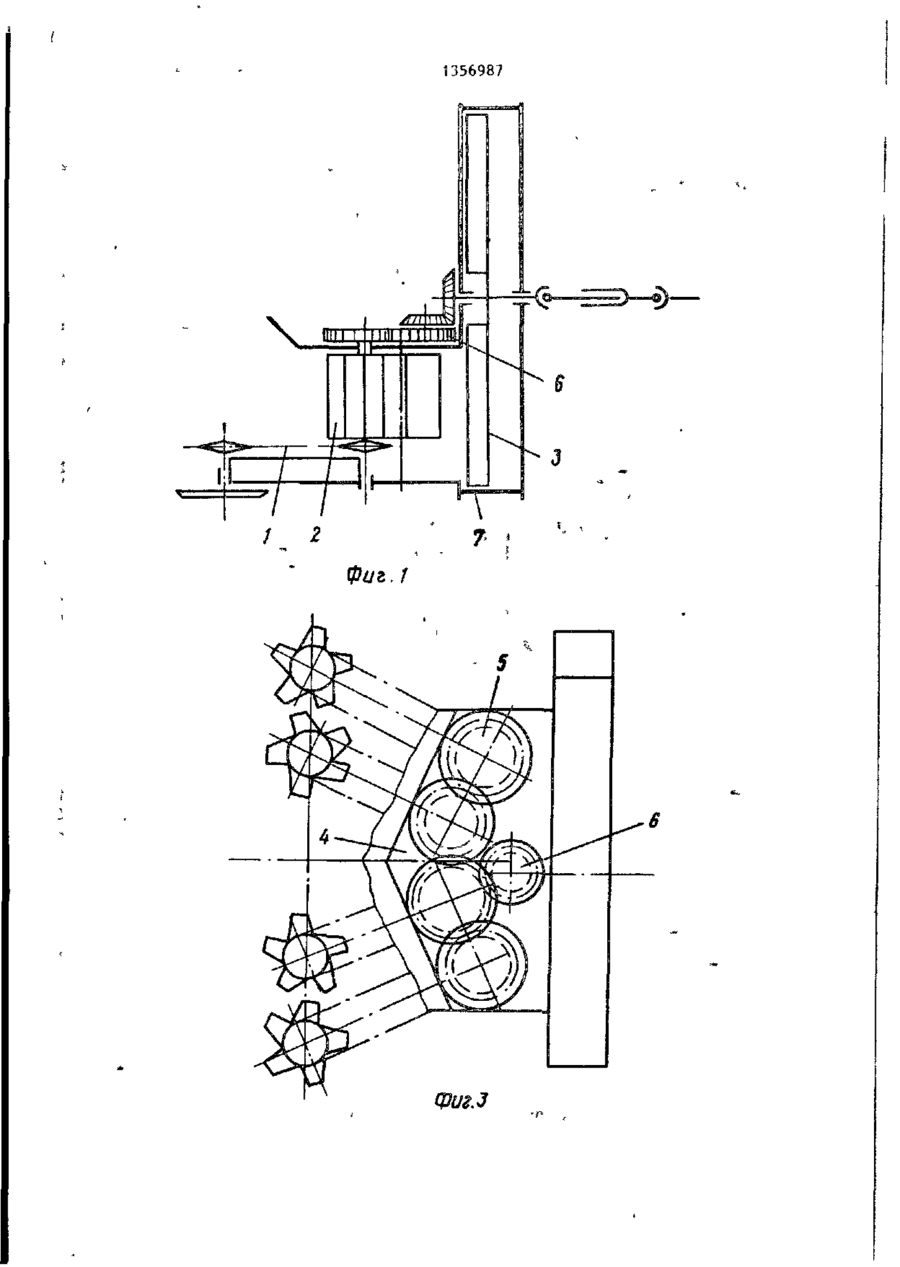

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК ()O)**J>W ( l |> (5«4 А 01 D 43/08, 45/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ а (21) 4062624/30-15 (22) 28.04.86 (46) 07.12.87. Бюл. W 45 (71) Производственное объединение "Херсонский комбайновый завод им. Г.И.Петровского" (72) Э.Н.Смоткин, М.Л.Грибовский, П.П.Барановский, В,Т.Качан, Б,Д.Казачок, Я.Ш.Мазус, А.П.Орехов и Ю.Г.Крячко (53) 631.355.2 (088.8) (56) Прокосчик кукурузы модель МН* 60S HMH160S0. Проспект фирмы PZ zweegers, Голландия. 1984. (54) ПРОКОСЧИК КУКУРУЗЫ •(57) Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - снижение энергоемкости, металлоемкости и габаритов. Прокосчик кукурузы содержит срезающеподающие устройства, дзе пары битеров. Смежные битеры каждой пары установлены со смещением относительно крайних битеров вдоль продольной оси прокосчика в направлении его перемещения. Кожух измельчителя имеет окно 8 для приема продукта, в котором расположены две противорежущие пластины 9 и 10; пластина 9 на краю окна, пластина 10 в центральной части. При движении прокосчика вдоль рядов кукурузы стебли срезающе-гюдаюпшми устройствами вводятся между битерами. Пары битеров, сжимая стебли в пучки, сводят их в один поток,. Этот поток стеблей подается в окно 8 измельчителя, который взаимодействует с противорежущими пластинами 9 и tO. Взаимное расположение рабочих органов обеспечивает надежность протекания ггроцесса_резакия и качества измельчения . Односторонний ввод стеблей в измельчитель -одним потоком снижает энергоемкость п создает компактную конструкцию. 1 з.п» ф-лы, 4 ил. СО 1 1356987 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в кукурузоуборочных машинах, предназначенных для _ измельчения и сбора всего биологического урожая кукурузы. Цель изобретения - снижение энергоемкости, металлоемкости и габаритов, На фиг.1 изображен предлагаемый 10 прокосчик; на фиг.2 - то же, вид сверху; на фиг.З - то же с кинематикой, вид сверху; на фиг,А - измельчитель прокосчика со стороны окна кожуха, 15 Прокосчик кукурузы содержит два срезающе-подающих устройства 1, две пары битеров 2. Смежные битеры 2 каждой пары установлены со смещением относительно крайних битеров 2 вдоль 20 продольной оси прокосчика в направлении его перемещения. Смещение составляет 50-110 мм. Выполнение смещения ниже этого предела приводит к значительному росту диаметра измельчителя 25 3 и удлинению русел. Повышение этого предела приводит к пересечению сходящихся потоков стеблей до входа в измельчитель 3, что ухудшает условия резания. Прокосчик кукурузы работает следующим образом. При движении вдоль рядков кукуруэы стебли срезающе-подающими устройствами 1 вводятся между вращающимися навстречу друг другу битерами 2. Пары битеров 2, сжимая стебли в пучки, сводят их в один поток и подают в окно 8 кожуха 7 измельчителя 3. Многоножевой измельчитель 3, взаимодействуя с противорежущими пластинами 9 и 10, измельчает стебли и выбрасывает их по силосопроводу 11 в транспортное средство (не показано). Предлагаемое взаимное расположение рабочих органов прокосчика позволяет повысить надежность протекания процесса резания и качества измельчения, снизить энергетические затраты за счет одностороннего ввода продукта в измельчитель, создать компактную конструкцию благодаря одинаковой направленности двух потоков продукта, сведению их битерами в один до входа в измельчитель. Ф о р м у л а и з о б р е т е н и я 1. Прокосчик кукурузы, содержащий ерезающе—подающие устройства, попар30 но расположенные перед входным окном кожуха измельчителя битера, причем Битеры 2 объединены в блок 4, свявходное окно измельчителя имеет прозаны между собой шестернями 5, устативорежущую пластину, о т л и ч а ю новленными на валу каждого из них^и щ и й с я тем, что, с целью снижеимеют общий привод посредством шестерни 6, Дисковый измельчитель 3 вы- 35 ния энергоемкости, металлоемкости и габаритов, смежные битеры каждой полнен швыряющего типа. Кожух 7 изпары установлены со смещением отномельчителя 3 имеет входное окно 8 для сительно крайних битеров этих пар приема продукта, расположенное на вдоль продольной оси прокосчика в вертикальной оси измельчителя 3 ниже 40 направлении его перемещения. его центра и имеющее две противорежущие пластины: на краю - пластину 9, 2. Прокосчик по п.1, о т л и ч ав центральной части - пластину 10. ю щ и й с я тем, что входное окно Прокосчик снабжен силосопроводом 11, кожуха измельчителя снабжено второй направляющим продукт в сторону выгпротиворежущей пластиной в центральрузки. ной части окна. 1356987 и фаг.f 1356987 £_ 8 — г^ 8 Фі/гА Редактор П.Гереши Составитель Г.Борисова Техред А.Кравчук Корректор Л.Патай Заказ 5914/1 Тираж 628 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
