Гідророзподільник з ручним керуванням

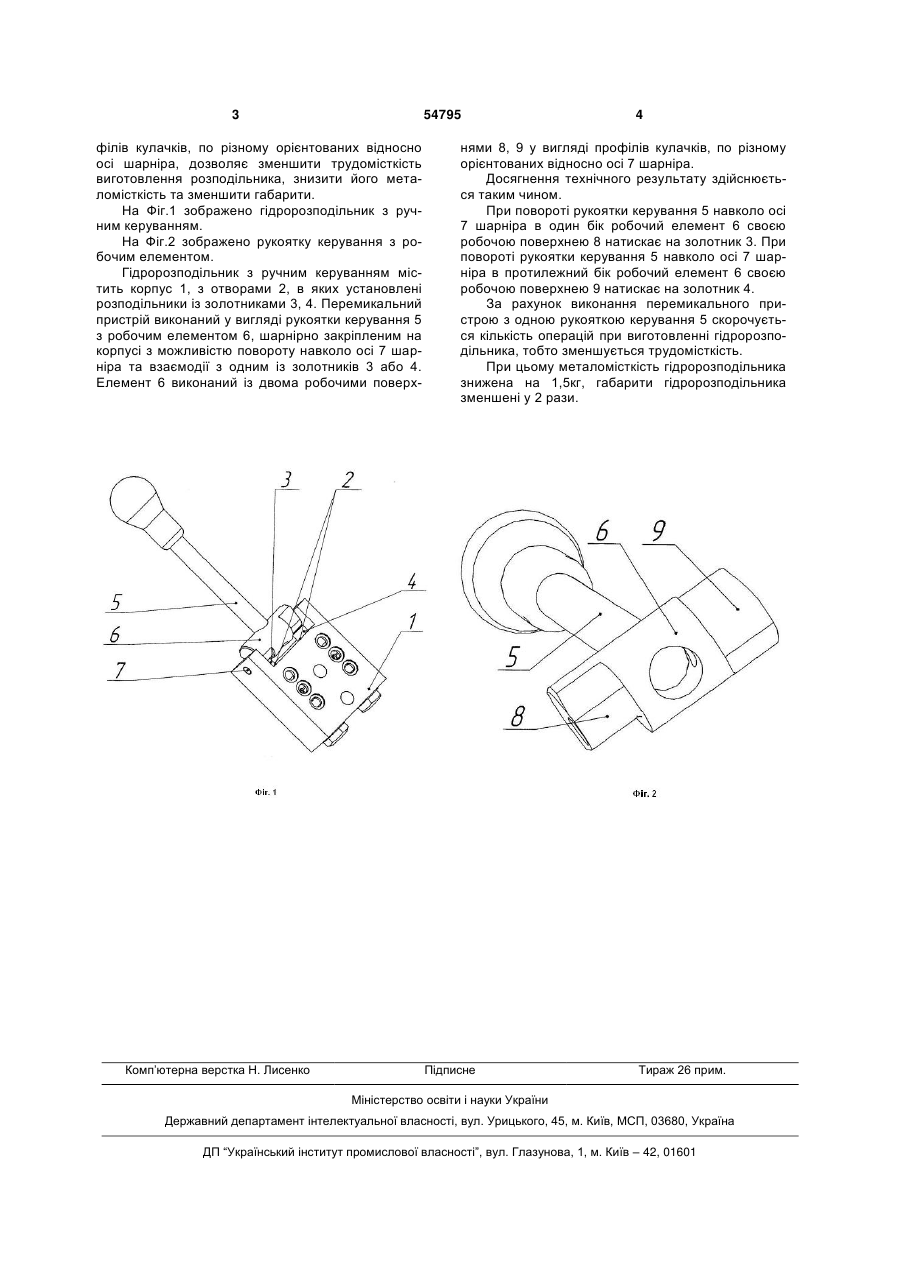

Гідророзподільник з ручним керуванням, який містить корпус з отворами, два розподільники із золотниками, розміщені в отворах корпусу, перемикальний пристрій, шарнірно закріплений на корпусі з можливістю повороту навколо осі шарніра та взаємодії з одним із золотників, який відрізняється тим, що перемикальний пристрій виконаний у вигляді одної рукоятки керування з робочим елементом, при цьому робочий елемент виконаний із двома робочими поверхнями у вигляді профілів кулачків, по-різному орієнтованих відносно осі шарніра. Корисна модель відноситься до області гідравліки, зокрема, до пристроїв для зміни напряму потоку робочої рідини, переважно для з'єднання робочих порожнин гідроциліндрів секцій механізованих кріплень. Відомий гідророзподільник типу РР з механічним (від рукоятки) керуванням, найбільш близький за технічною суттю та прийнятий за найближчий аналог корисної моделі (Каталог продукции Производственно-коммерческой компании «Гидропроект», - г. Пермь, Россия, издан 25.04.2008). Гідророзподільник з ручним керуванням містить корпус із отворами, два розподільники із золотниками, розміщені в отворах корпусу, перемикальний пристрій. Перемикальний пристрій містить дві рукоятки керування з робочими елементами, виконаними у вигляді профільованих кулачків, шарнірно закріплених на корпусі з можливістю повороту навколо осі шарніра та взаємодії з одним із золотників. Недоліком найближчого аналога є те, що його перемикальний пристрій містить дві рукоятки керування, при цьому кожна рукоятка важить 1,5кг. Це збільшує трудомісткість виготовлення розподільника і робить його металомістким. Крім того, зумовлені вимогами ергономіки відстані між осями ру кояток значно впливають на габарити гідророзподільника, що не дозволяє застосовувати його в стиснутих місцях. В основу корисної моделі поставлена задача: за рахунок виконання перемикального пристрою гідророзподільника з одною рукояткою керування зменшити трудомісткість виготовлення гідророзподільника з ручним керуванням, а також знизити його металомісткість, зменшити габарити. Поставлена задача вирішується за рахунок того, що в гідророзподільнику з ручним керуванням, що містить корпус із отворами, два розподільники із золотниками, розміщені в отворах корпусу, перемикальний пристрій, шарнірно закріплений на корпусі з можливістю повороту навколо осі шарніра та взаємодії з одним із золотників, відповідно до корисної моделі, перемикальний пристрій виконаний у вигляді одної рукоятки керування з робочим елементом, при цьому робочий елемент виконаний із двома робочими поверхнями у вигляді профілів кулачків, по різному орієнтованих відносно осі шарніра. Виконання перемикального пристрою гідророзподільника з ручним керуванням у вигляді одної рукоятки керування з робочим елементом, виконаним із двома робочими поверхнями у вигляді про (19) UA (11) 54795 (13) U (21) u201005936 (22) 17.05.2010 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) ТРУСОВ МИХАЙЛО ВОЛОДИМИРОВИЧ, КИРИЛЮК ЮРІЙ МИКОЛАЙОВИЧ, КОСАРЕВ ВАСИЛЬ ВАСИЛЬОВИЧ, СТАДНІК МИКОЛА ІВАНОВИЧ, МЕЗНІКОВ АРТУР ВОЛОДИМИРОВИЧ, НІКІТІН СЕРГІЙ ВІКТОРОВИЧ, ВАРШАВСЬКИЙ ЮЛІЙ ІОГАНОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТА 3 54795 філів кулачків, по різному орієнтованих відносно осі шарніра, дозволяє зменшити трудомісткість виготовлення розподільника, знизити його металомісткість та зменшити габарити. На Фіг.1 зображено гідророзподільник з ручним керуванням. На Фіг.2 зображено рукоятку керування з робочим елементом. Гідророзподільник з ручним керуванням містить корпус 1, з отворами 2, в яких установлені розподільники із золотниками 3, 4. Перемикальний пристрій виконаний у вигляді рукоятки керування 5 з робочим елементом 6, шарнірно закріпленим на корпусі з можливістю повороту навколо осі 7 шарніра та взаємодії з одним із золотників 3 або 4. Елемент 6 виконаний із двома робочими поверх Комп’ютерна верстка Н. Лиcенко 4 нями 8, 9 у вигляді профілів кулачків, по різному орієнтованих відносно осі 7 шарніра. Досягнення технічного результату здійснюється таким чином. При повороті рукоятки керування 5 навколо осі 7 шарніра в один бік робочий елемент 6 своєю робочою поверхнею 8 натискає на золотник 3. При повороті рукоятки керування 5 навколо осі 7 шарніра в протилежний бік робочий елемент 6 своєю робочою поверхнею 9 натискає на золотник 4. За рахунок виконання перемикального пристрою з одною рукояткою керування 5 скорочується кількість операцій при виготовленні гідророзподільника, тобто зменшується трудомісткість. При цьому металомісткість гідророзподільника знижена на 1,5кг, габарити гідророзподільника зменшені у 2 рази. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
