Кукурудзозбиральна машина

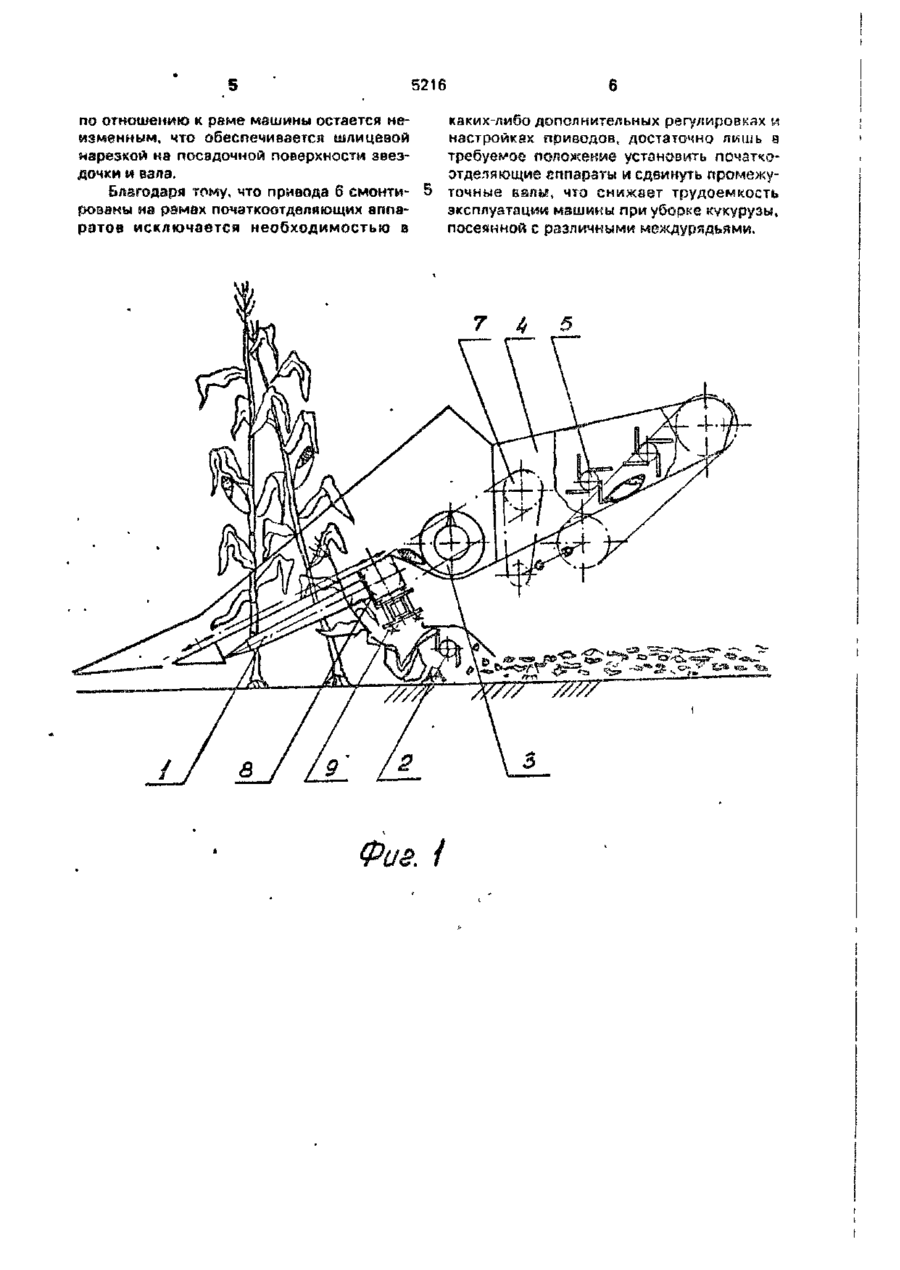

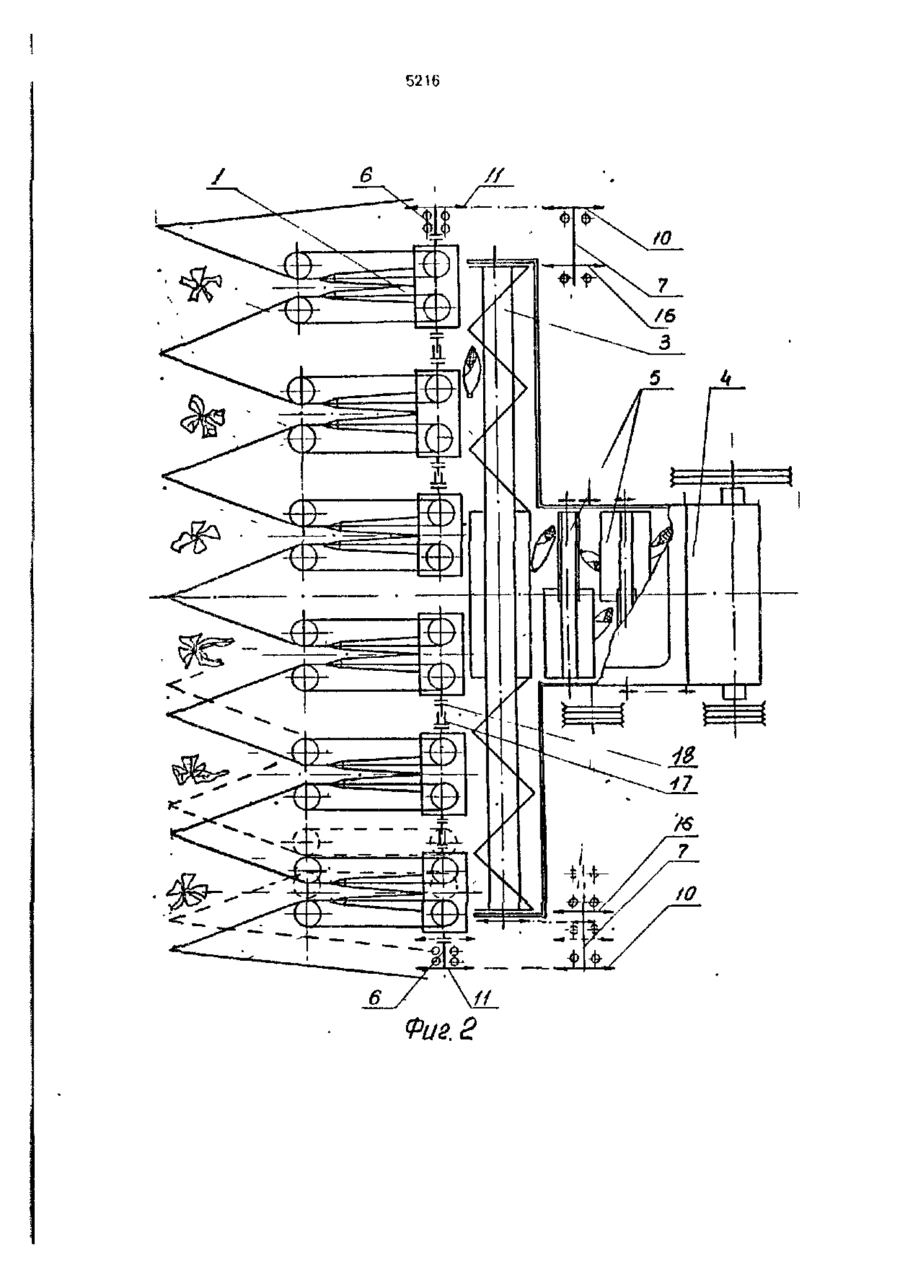

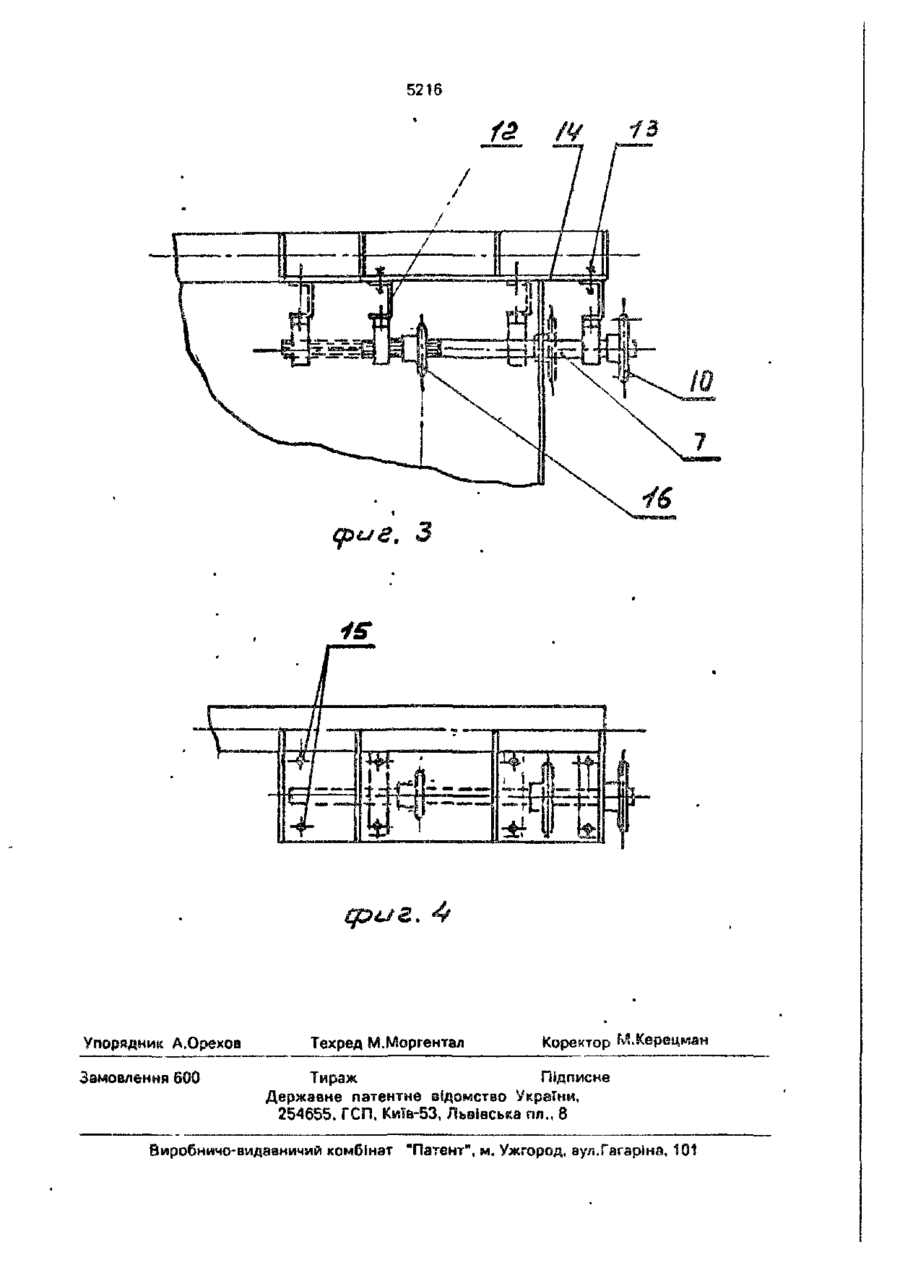

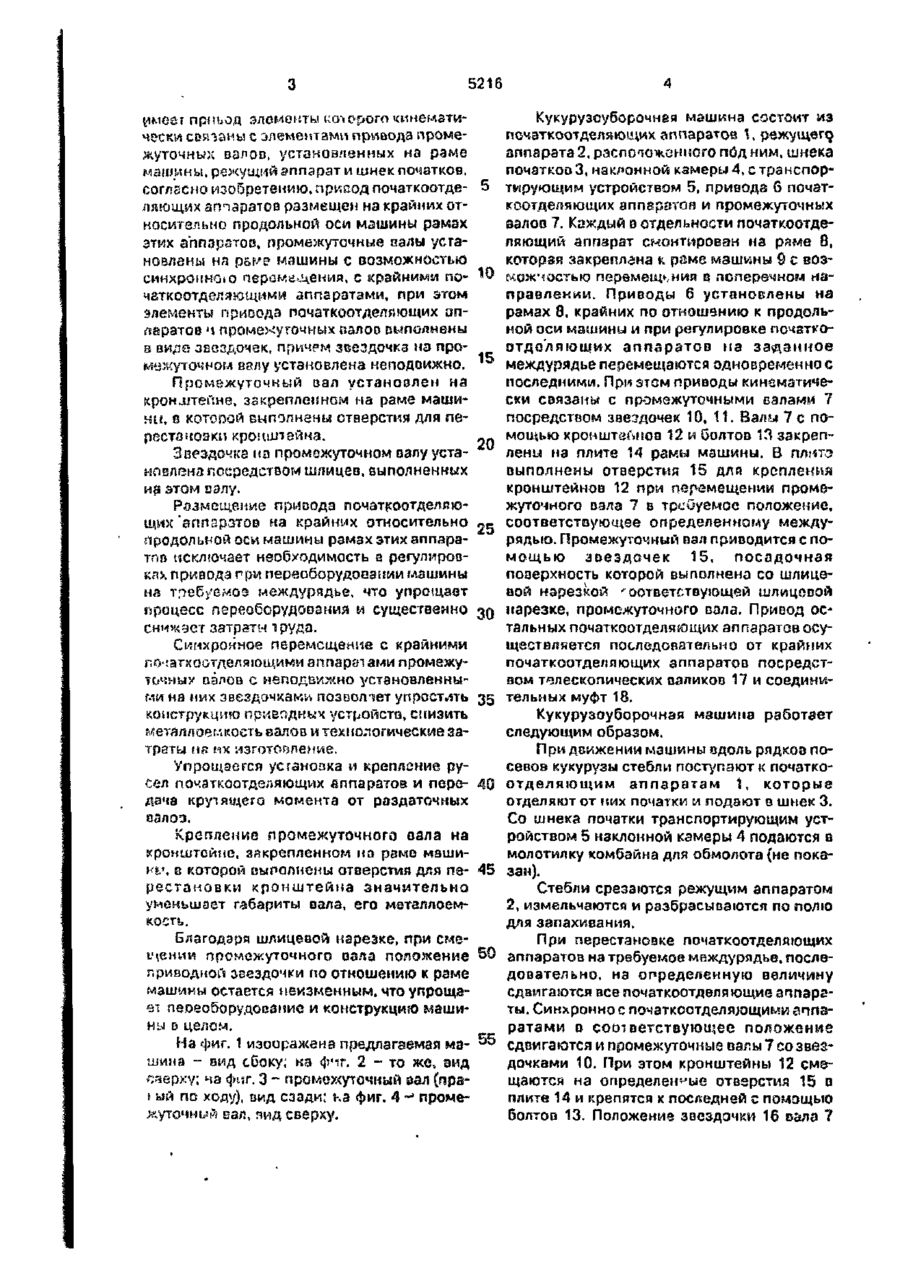

1. Кукурузоуборочная машина, содержащая раму, почзткоотделяющие аппараты, каждый из которых закреплен на сооей раме и имеет привод, элементы которого кинематически связаны с элементами привода промежуточных валов, установленных на раме машины, режущий аппарат и шнек початков, о т л и ч а ю щ а я с я тем, что привод початкоотделяющих аппаратов размещен Изобретение относится к сельскохозяйственному машиностроению, в частности, к машинам для уборки кукурузы. Известна кукурузоуборочная машина, содержащая раму, початкоотделяющие аппараты, каждый из которых закреплен на своей раме и имеет привод, элементы которого кинематически связаны с элементами промежуточных валов, установленных на раме машины, режущий аппарат и шнек початков [1]. Недостатком известной машины является сложность установки и крепления русел початкоотделяющих аппаратов и передачи крутящего момента от раздаточных валов, что усложняет конструкцию. на крайних относительно продольной оси машины рамах этих аппаратов, промежуточные валы установлены на раме машины с возможностью синхронного перемещения с крайними початкоотделяющими аппаратами, при этом элементы привода початхпотделяющих аппаратов и промежуточных валов выполнены в виде звездочек, причем звездочка на промежуточном залу установлена неподвижно. 2. Машина по п. 1, о т л и ч а ю щ а я с я тем, что промежуточный вал установлен на кронштейне, закрепленном на раме машины, в которой выполнены отверстия для перестановки кронштейна. 3. Машина по п. 1 , о т я г ч а ю щ а я с я тем, что звездочка на промежуточном валу установлена посредством шличвв. выполненных на этом валу. Кроме того установка металлоемка, трудоемка в эксплуатации при уборке кукурузы, посеянной с различными междурядьями. В основу изобретения поставлена задача усовершенствования кукурузоуборочной машины за счет упрощения установка и крепления русел початкоотдепяющих аппаратов и передачи крутящего момента от раздаточных валов, что позволяет упростить ее переоборудование для уборки кукурузы посеянной с различными . междурядьями и Снижает трудоемкость эксплуатации маши ны Поставленная задача решается тем, что в кукурузоуборочной машине, содержащей раму, початкоотделяющие аппараты, каждый из которых закреплен на своей роме и С О 5216 имееі прпьод элементы uotoporn кинематически связаны с элементами привода промежуточных залов, установленных на раме машины, режущий аппарат и шнек початков, согласно изобретению, привод початкоотделяющих аппаратов размещен на крайних относительно продольной оси машины рамах этих аппаратов, промежуточные палы установлены ня ра^е машины с возможностью синхронної о перйМй-Авния, с крайними по- Ю чзткоотделяющими аппаратами, при этом элементы привода пачаткоотделяющих апларэтов м промежуточных палов выполнены в виде звездочек, причем звездочка на промежуточном еэлу установлена неподпижно. Промежуточный вал установлен на кронаггеПне, закрепленном на раме машины, в КОТОРОЙ выполнены отверстия для перестановкп кронштейна. 20 Звездочка на промежуточном валу установлена посредством шлицев, выполненных на этом залу. Размещение привода початкоотделяющих 'аппаратов на крайних относительно 25 продольной оси машины рамах зтихаппаратпв исключает необходимость а регулировк а привода при переоборудовании машины на требу'е^оэ междурядье, что упрощает процесс переоборудования и существенно снижает затраты і руда. Синхронное перемещение с крайними ло-:аткойтделяющими аппарат ами промежуточных оалов с неподвижно установленными на них звездочками позволяет упростить 35 конструкцию пр^Епдныч устройств, снизить металлоемкость валов и технологические затраты на нх изготовление. Упрощается усганопка и крепление русел початкаотделяющих аппаратов и передача крутящего момента от раздаточных оалоз. Крепление промежуточного вала на кронштейне, закрепленном на рамо машину, Е которой выполнены отверстия для перестановки кронштейна значительно уменьшает габариты вала, его металлоемкость. Благодаря шлицевой нарезке, при смешении промежуточного вала положение приводной звездочки по отношению к раме машины остается неизменным, что упрощаei пеоеоборудосание и конструкцию машины D ЦЄЛОМ. На фиг. 1 изооражэна предлагаемая машина - вид сбоку; ка фчг. 2 - то же, вид сверху; на фиг. 3 - промежуточный вал (праs ый по ходу), вид сзади; ка фиг. 4 ~J промежуточный ЕЭЛ, аид сверху. A Кукурузоуборочная машина состоит из початкоотделяющих аппаратов 1, режущего^ аппарата 2, расположенного под ним, шнека початкоа 3, наклонной камеры 4, с транспортирующим устройством 5, привода 6 початкоотделяющих аппарзтоя и промежуточных валов 7. Каждый о отдельности початкоотделвющий аппзрат смонтирован на ряме 8, которая чЧзкреплана ь раме машины 9 с возкожчостыо перемещения в поперечном направлении. Приводы 6 установлены на рамах 8, крайних по отношению к продольной оси машины и при регулировке почзткоотдо'ляющих аппаратов на заданное междурядье перемещаются одновременно с последними. При зтем приводы кинематически связаны с промежуточными валами 7 посредством звездочек 10, 11. Валы 7 с помощью кронштейнов 12 и болтов 13 закреплены на плите 14 рамы машины. В пліітз выполнены отверстия 15 дли крепления кронштейнов 12 при перемещении промежуточного взла 7 в трсОуемос положение, соответствующее определенному междурядью. Промежуточный вал приводится с помощью звездочек 15, посадочнзя поаерхность которой выполнена со шлицевой нарезкой 'оответствующей шлицооой нарезке, промежуточного вала. Привод остальных початкоотделяющих аппаратов осуществляется последовательно от крайних початкоотделяющих аппаратов посредством телескопических валиков 17 и соединительных муфт 18, Кукурузоуборочная машина работает следующим образом. При движении машины одоль рлдков посевов кукурузы стебли поступают к початкоотделяющим аппаратам \, которые отделяют от них початки и подают о шнек 3. Со шнека початки транспортирующим устройством 5 наклонной камеры 4 подаются в молотилку комбайна для обмолота {не показан). Стебли срезаются режущим аппаратом 2, измельчаются и разбрасываются по полю для запахивания. При перестановке початкоотделяющих аппаратов на требуемое междурядье, последооательно, на определенную величину сдвигаются все початкоотделяющиеаппаргты. Синхронно с початкоотделяющим.и аппаратами в соответствующее положение сдвигаются и промежуточные палы 7 со звездочками 10. При этом кронштейны 12 смещаются на определенные отверстия 15 в плите 14 и крепятся к последней с помощью болтов 13. Положение зоездочки 16 вала 7 5216 по отношению к раме машины остается неизменным, что обеспечивается шлицевой нарезкой на посадочной поверхности звездочки и вала. Благодаря тому, что привода 6 смонтмрозаны на рамах почэткоотделяющих аппаратов исключается необходимостью в каких-либо дополнительных регулировках и настройках приводов, достаточно лишь в требуемое положение установить почзтчоотделяющие аппараты и сдвинуть промежуточные БЙЛЬ?, что снижает трудоемкость эксплуатации машины при уборке кукурузы, посеянной с различными междурядьями. 5216 5216 fS Упорядник А.Орехов Замовлення 600 Техред М.Моргентал № 1 Коректор М.Керецман Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видааничий комбінат "Патент", м. Ужгород. вул.Гагаріна, 101
