Провід ізольований захищений самоутримний

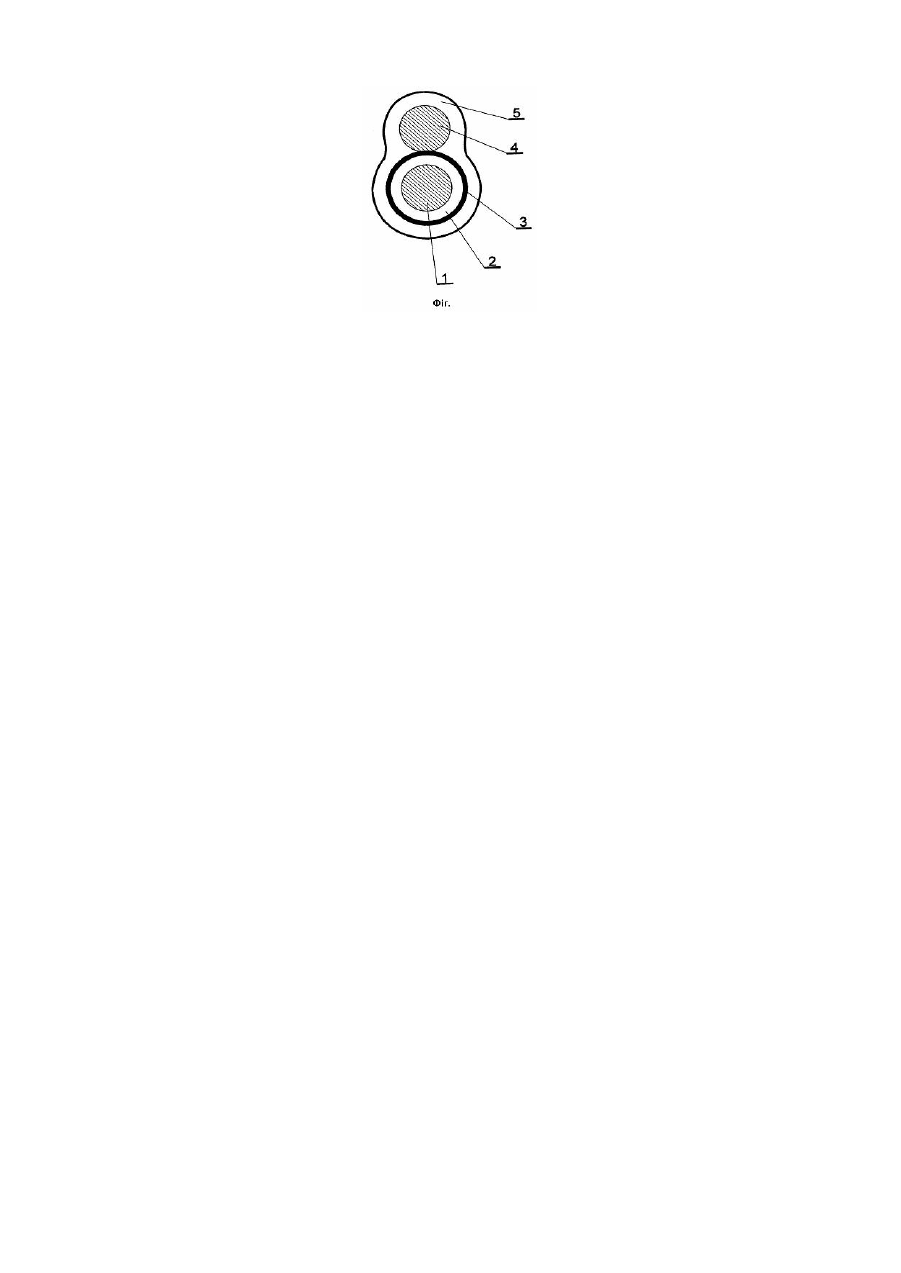

Корисна модель відноситься до електричних кабелів і проводів. Відомий провід ізольований захищений, який містить центральний ізольований провідник, що є фазним, та розміщені коаксіально навколо нього нульові провідники з оболонкою поверх них. Недоліком проводу є його велика вага. [1]. Найбільш близьким до запропонованої корисної моделі є провід ізольований захищений, що містить груп у металевих провідників, з яких центральний провідник, що є фазним, ізольований шаром ізоляції від решти провідників, перший з яких являє собою повздовжньо накладений і коаксіально розташований стосовно центрального провідника струмопровідний екран, а другий провідник виготовлений у вигляді жили, розташованої паралельно центральному провіднику та покритої поверх, разом з екраном, діелектричною пластмасовою оболонкою. Його недоліком є недостатня стійкість за умов експлуатації в повітрі [2]. Задачею корисної моделі є підвищення теплостійкості проводу, стійкості до розтягуючи х зусиль, ультрафіолетового випромінювання сонця та підвищення рівня безпеки його експлуатації при збереженні захисту від несанкціонованого відбору електроенергії. Поставлена задача вирішується застосуванням в матеріалі оболонки світлостабілізуючих домішок, що підвищує його стійкість до ультрафіолетового випромінювання сонця. Застосування твердих провідникових матеріалів дозволяє підвищити механічні навантаження, а наявність домішок, які забезпечують низьке газодимовиділення чи застосування безгалогенної пластмаси підвищує безпеку експлуатації проводу. Силанольні домішки до матеріалу оболонки підвищують теплостійкість проводу при довготривалих навантаженнях, перевантаженнях та коротких замиканнях. Відповідність критерію "новизна" запропонованому об'єкту забезпечує те, що центральний та другий провідники мають однакову площу перерізу і виготовлені з твердого алюмінію чи алюмінієвого сплаву, матеріал оболонки додатково містить світлостабілізуючі домішки і/або силанольні домішки, чи домішки, які забезпечують низьке газодимовиділення при пожежі, або являє собою безгалогенну пластмасу, причому оболонка в перерізі має форму вісімки. Відповідність критерію "суттєві відзнаки" забезпечується тим, що ознаки властиві запропонованному об'єкту не містяться в прототипі та інших технічних рішеннях в цій галузі техніки. На Фіг. наведено схематичне зображення об'єкту. Провід містить групу металевих провідників 1, 3, 4, з яких центральний провідник 1, що є фазним, ізольований шаром ізоляції від решти провідників 3, 4. Ізоляція 2 унеможливлює електричний контакт між провідниками 1 та 3, 4. Оболонка 5 накладена поверх всіх попередніх елементів у вигляді вісімки, що зменшує її вагу порівняно з оболонкою кільцевого перерізу. Провід працює так Центральний провідник 1 та нульовий провідник 4 мають круглий однаковий переріз та виготовлені з твердого алюмінію чи алюмінієвого сплаву (наприклад, ABE, АД31Е, AW 6101), що забезпечує високу стійкість проводу до розтягуючих з усиль при ожеледі, вітрі та ін. Провідники 1, 4 можуть бути виготовлені як суцільними, так і зкрученими. Ізоляція може бути виготовлена з полівінілхлориду, безгалогенної платсмаси або вулканізованого поліетилену. Світлостабілізуючі домішки до матеріалу оболонки запобігають передчасному її р уйнуванню від ультрафіолетового випромінювання сонця, чим забезпечують роботу проводу на протязі 7-25 років. Застосування безгалогенної пластмаси при виготовленні оболонки забезпечує відсутність задушливого диму, що містить хлор, при пожежі. Якщо матеріал оболонки має домішки, які забезпечують низьке газодимовиділення, то це забезпечує також і непоширення горіння вздовж проводу. Силанольні домішки до матеріалу оболонки роблять її теплостійкою при коротких замиканнях (до 250°С) та довготривалих навантаженнях і перевантаженнях (до 90°С). Провідник 3 повністю обхвачує провідник 1, що зберігає неможливість несанкціонованого відбору електроенергії. Він може бути виготовлений з повздовжньо прокладеної металевої або попередньо покритої шаром пластмаси металевої стрічки і може мати або не мати електричного контакту з провідником 4. Якщо згаданого контакту немає (тобто коли екран виготовлений з покритої шаром пластмаси металевої стрічки), провідник 3 може бути додатково використаний як провідник заземлення перш за все комп'ютерів. В цьому разі нульовий провідник діє незалежно і, при обриві в його електричному колі, на кожухи комп'ютерів чи іншої побутової те хніки не виноситься фазна напруга, що захищає обслуговуючий персонал. Окрім того це забезпечує також захист і від перенапруг блискавки та інших промислових джерел електромагнітних перешкод. Виготовлені зразки проводів були випробувані на відповідність технічним умовам, розробленим ЗАТ "Завод "Південкабель". Проводи мали переріз кожного фазного та нульового провідників 6, 10 або 16кв.мм і визнані придатними для експлуатації від -40 до +50°С на протязі 7-25 років (в залежності від матеріалу ізоляції та оболонки). Вони мали низьке газодимовиділення при пожежах і механічну міцність, яка забезпечує їх прокладання в повітрі без сталевого троса. Джерела інформації: 1. Деклараційний патент України №58426А, МПК Н02G7/00, заявлено 29.04.03, опубліковано 15.07.03, бюл. №7, заявник ЗАТ "Завод "Південкабель". 2. Деклараційний патент України №69711А, МПК Н02G7/00, заявлено 21.11.03, опубліковано 15.09.04, бюл. №9, заявники Прутян Б.С., Овсянніков B.I.
