Газовий нагрівач

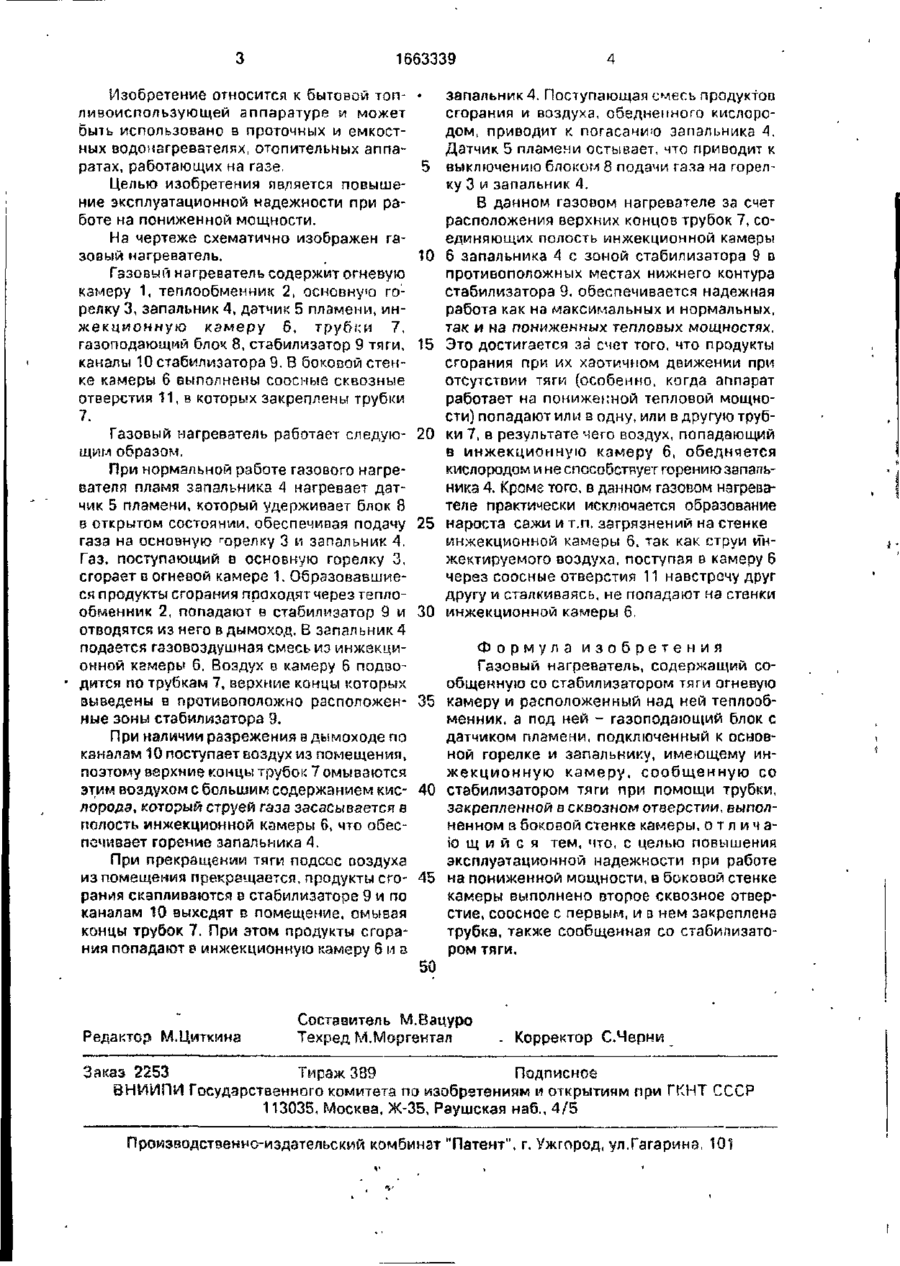

Изобретение относится к бытовой топливоиспользующей аппаратуре и может быть использовано в газовых проточных и емкостных водонагревателях, отопительн&х аппаратах. Цель изобретения - повы шение эксплуатационной надежности при работе на пониженной мощности Газовый нагреватель содержит огневую камеру 1, теплообменник 2, основную горелку 3, запальник 4 датчик 5 пламени, инжекционную камеру 6, трубки 7, газоподающий блок 8 стабилизатора тяги с каналами 10. При работе на пониженной тепловой мощности полость инжекционной камеры 6 запальника 4 сообщается с зоной стабилизатора 9 посредством как минимум двух трубок 7, верхние концы которых выведены в зону стабилизатора 9 в противоположных местах, а нижние сообщаются с полостью инжекционной камеры 6 посредством соосных отверстий 11, выполненных в ее корпусе. 1 ил. О О CO CO CO 1663339 Изобретение относится к бытовой топливоиспользующей аппаратуре и может быть использовано в проточных и емкостных водонагревателях, отопительных аппаратах, работающих на газе. Целью изобретения является повышение эксплуатационной надежности при работе на пониженной мощности. На чертеже схематично изображен газовый нагреватель. Газовый нагреватель содержит огневую кз?леру 1, теплообменник 2, основную го 1 релку 3, запальник 4, датчик 5 пламени, инжекционную камеру 6, трубки 7, газоподающий блок 8, стабилизатор 9 тяги, каналы 10 стабилизатора 9. В баковой стенке камеры 6 выполнены соосные сквозные отверстия 11, в которых закреплены трубки 7. Газовый нагреватель работает следующим образом. При нормальной работе газового нагревателя пламя запальника 4 нагревает датчик 5 пламени, который удерживает блок 8 в открытом состоянии, обеспечивая подачу газа на основную горелку 3 и запальник 4. Газ, поступающий в основную горелку 3, сгорает в огневой камере 1. Образовавшиеся продукты сгорания проходят через теплообменник 2, попадают в стабилизатор 9 и отводятся из него в дымоход. В запальник 4 подается гззовоздушная смесь из инжекционной камеры 6. Воздух в камеру 6 подводится по трубкам 7, верхние концы которых выведены в противоположно расположенные зоны стабилизатора 9. 5 10 15 20 25 30 запальник 4. Поступающая смесь продуктов сгорания и воздуха, обедненного кислородом, приводит к погасанию запальника А, Датчик 5 пламени остывает, что приводит к выключению блоком 8 подачи газа на горелку 3 и запальник 4. Б данном газовом нагревателе за счет расположения верхних концов трубок 7, соединяющих полость инжекционной камеры 6 запальника 4 с зоной стабилизатора 9 в противоположных местах нижнего контура стабилизатора 9, обеспечивается надежная работа как на максимальных и нормальных, так и на пониженных тепловых мощностях. Это достигается за счет того, что продукты сгорания при их хаотичном движении при отсутствии тяги (особенно, когда аппарат работает на пониженной тепловой мощности) попадают или в одну, или в другую трубки 7, в результате чего воздух, попадающий в инжекционную камеру 6, обедняется кислородом и не способствует горению запапьникз 4, Кроме того, в данном газовом нагревателе практически исключается образование нароста сажи и т.п. загрязнений на стенке инжекционной камеры 6, так как струи инжектируемого воздуха, поступая в камеру 6 через соосные отверстия 11 навстречу друг другу и сталкиваясь, не попадают на стенки инжекционной камеры 6. Формула изобретения Газовый нагреватель, содержащий сообщенную со стабилизатором тяги огневую 35 камеру и расположенный над ней теплообменник, а под ней - газоподающий блок с датчиком пламени, подключенный к основПри наличии разрежения в дымоходе по ной горелке и запальнику, имеющему инканалам 10 поступает воздух из помещения, жекционную камеру, сообщенную со поэтому верхние концы трубок 7 омываются этим воздухом с большим содержанием кис- 40 стабилизатором тяги при помощи трубки, лорода, который струей газа засасывается в закрепленной в сквозном отверстии, выполполость инжекционной камеры 6, что обесненном в боковой стенке камеры, о т л и ч апочивает горение запальника 4. іо щ и й с я тем, что, с целью повышений эксплуатационной надежности при работе При прекращении тяги подсос воздуха из помещения прекращается, продукты сго- 45 на пониженной мощности, в боковой стенке рания скапливаются в стабилизаторе 9 и по камеры выполнено второе сквозное отверканалам 10 выходят в помещение, омывая стие, соосное с первым, и в нем закреплена концы трубок 7. При этом продукты сгоратрубка, также сообщенная со стабилизатония попадают в инжекционную камеру 6 и з ром тяги, 50 Редактор М.Циткина Составитель М.Вацуро Техред М.Моргентал Корректор С.Черни Заказ 2253 Тираж 389 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
