Щит будівельних настилів

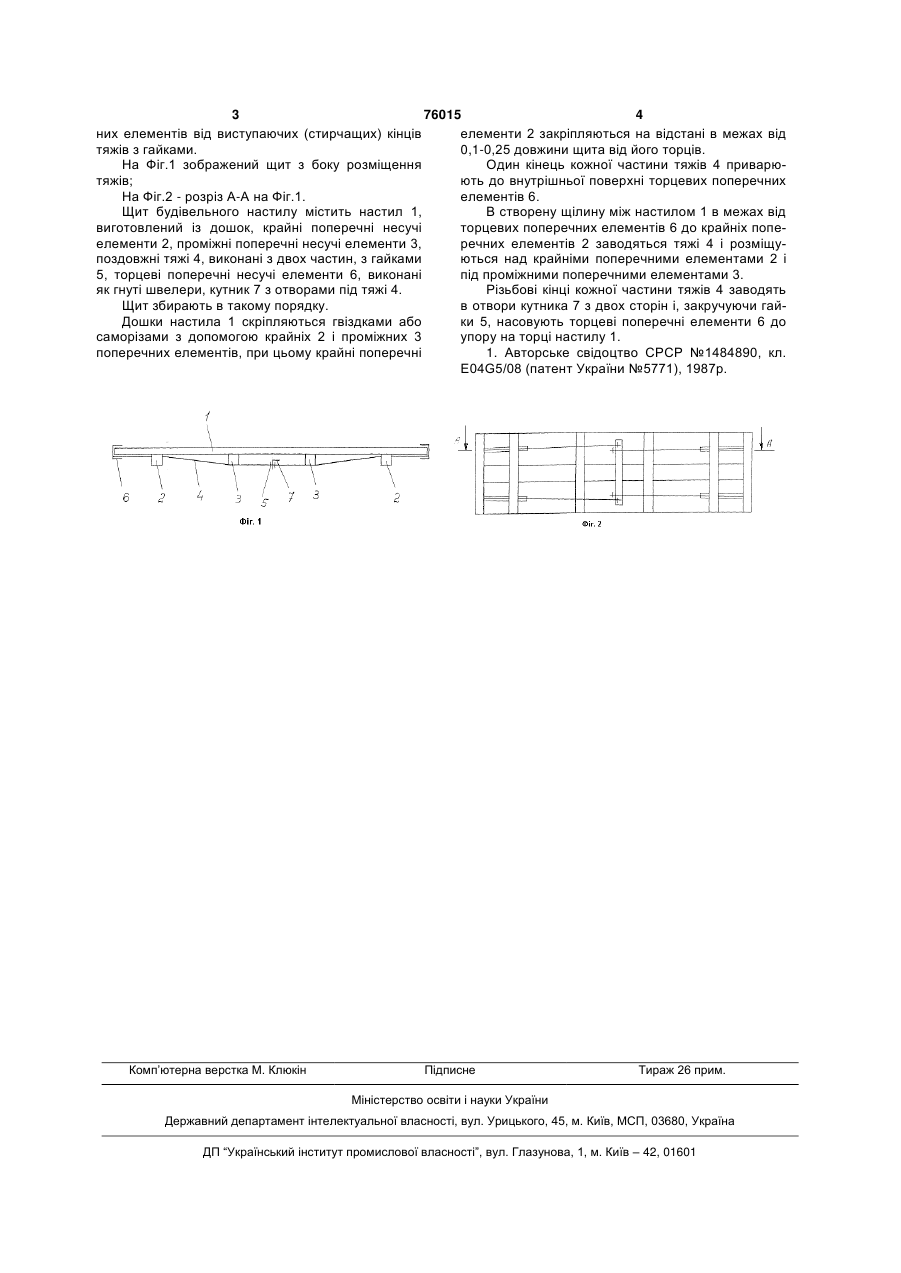

Щит будівельних настилів, що включає настил, торцеві, крайні і проміжні несучі елементи і тяжі, закріплені в площині настилу до торцевих поперечних несучих елементів і розміщені над крайніми поперечними несучими елементами, встановленими на відстані 0,1-0,25 довжини щита від торців настилу, і під проміжними поперечними несучими елементами, який відрізняється тим, що кожний тяж виконаний з двох частин, один кінець кожної частини приварений до внутрішньої поверхні торцевого поперечного елемента, а другий різьбовий кінець входить в отвір кутника, вільно розміщеного поперек щита настилів між проміжними поперечними елементами, і на нього накручена гайка. (19) (21) 20040706149 (22) 23.07.2004 (24) 15.06.2006 (46) 15.06.2006, Бюл. №6, 2006р. (72) Сасим Михайло Олексійович, Сасим Олександр Михайлович (73) Сасим Михайло Олексійович, Сасим Олександр Михайлович (56) UA 5771, E04CG5/08, 1994 SU 1484890, E04G5/08, 1989 SU 1135883, E04G5/08, 1985 SU 1380327, E04G5/08, 1989 FR 2449177, E04G5/08, 1980 ГОСТ 1005-86. Щиты перекрытий деревянные для малоэтажных домов. Технические условия. 3 76015 4 них елементів від виступаючих (стирчащих) кінців елементи 2 закріпляються на відстані в межах від тяжів з гайками. 0,1-0,25 довжини щита від його торців. На Фіг.1 зображений щит з боку розміщення Один кінець кожної частини тяжів 4 приварютяжів; ють до внутрішньої поверхні торцевих поперечних На Фіг.2 - розріз А-А на Фіг.1. елементів 6. Щит будівельного настилу містить настил 1, В створену щілину між настилом 1 в межах від виготовлений із дошок, крайні поперечні несучі торцевих поперечних елементів 6 до крайніх попеелементи 2, проміжні поперечні несучі елементи 3, речних елементів 2 заводяться тяжі 4 і розміщупоздовжні тяжі 4, виконані з двох частин, з гайками ються над крайніми поперечними елементами 2 і 5, торцеві поперечні несучі елементи 6, виконані під проміжними поперечними елементами 3. як гнуті швелери, кутник 7 з отворами під тяжі 4. Різьбові кінці кожної частини тяжів 4 заводять Щит збирають в такому порядку. в отвори кутника 7 з двох сторін і, закручуючи гайДошки настила 1 скріпляються гвіздками або ки 5, насовують торцеві поперечні елементи 6 до саморізами з допомогою крайніх 2 і проміжних 3 упору на торці настилу 1. поперечних елементів, при цьому крайні поперечні 1. Авторське свідоцтво СРСР №1484890, кл. Е04G5/08 (патент України №5771), 1987р. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
