Роторно-поршнева машина
Номер патенту: 76194
Опубліковано: 17.07.2006
Автори: Скрипець Зеновій Іванович, Скрипець Григорій Зеновійович
Формула / Реферат
1. Роторно-поршнева машина з косим кривошипом, блоком аксіальних до вала циліндрів з поршнями у них і механізмом приводу поршнів, яка відрізняється тим, що на косому кривошипі встановлено щонайменше одну співвісну з ним втулку, яка жорстко з’єднана з парою симетричних радіальних стержнів, кінці яких встановлені в циліндричні отвори шарнірних циліндричних пальців у поршнях, причому вісь кожного з пальців перпендикулярна до осей сполучених ним поршня і стержня.
2. Роторно-поршнева машина за п. 1, яка відрізняється тим, що пари симетричних стержнів, жорстко з’єднаних з втулками, які встановлені співвісно на косому кривошипі, зведені в одну площину, що перетинає вісь косого кривошипа, і мають у цій площині можливість обмеженої зміни кута між ними.
Текст

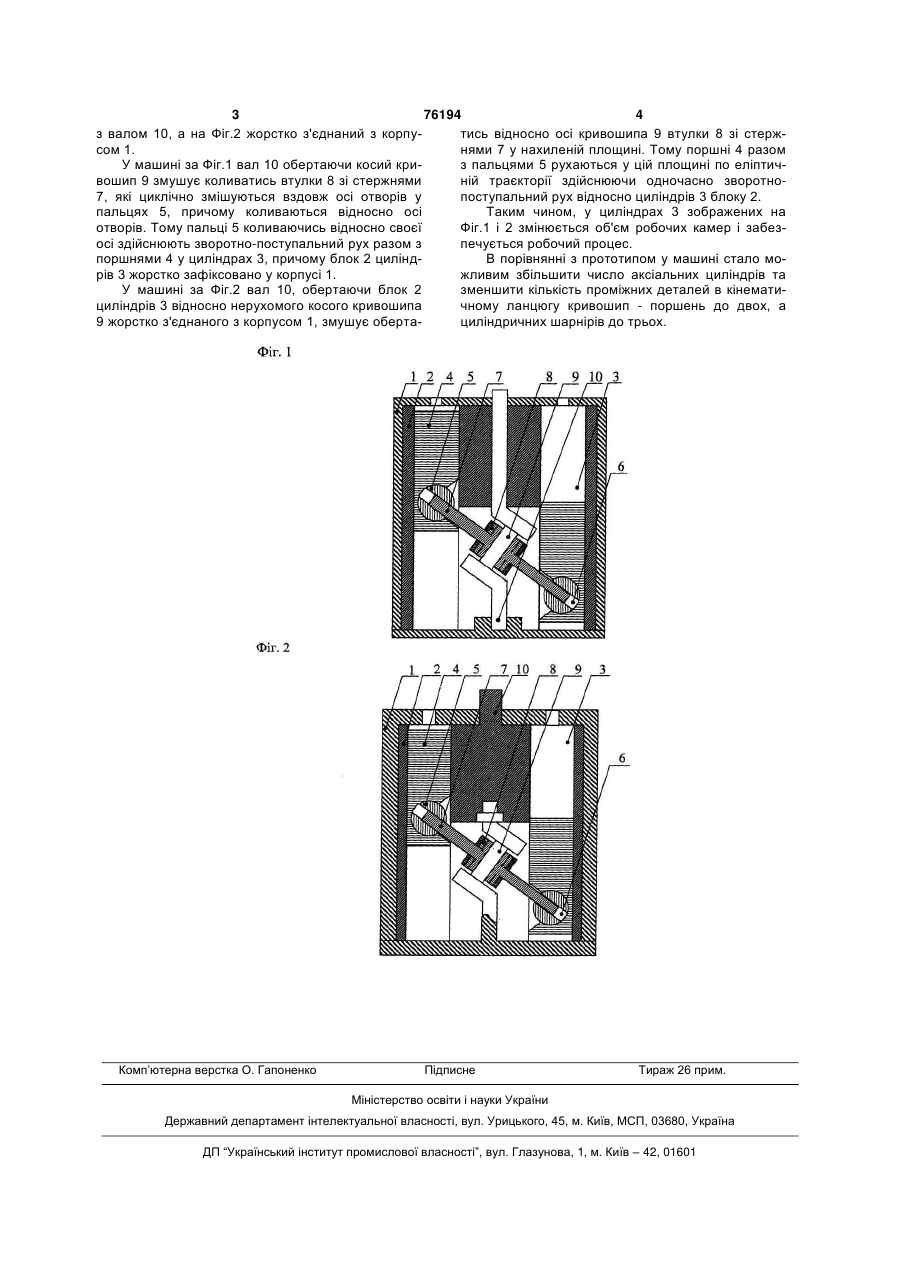

1. Роторно-поршнева машина з косим кривошипом, блоком аксіальних до вала циліндрів з поршнями у них і механізмом приводу поршнів, 3 76194 4 з валом 10, а на Фіг.2 жорстко з'єднаний з корпутись відносно осі кривошипа 9 втулки 8 зі стержсом 1. нями 7 у нахиленій площині. Тому поршні 4 разом У машині за Фіг.1 вал 10 обертаючи косий криз пальцями 5 рухаються у цій площині по еліптичвошип 9 змушує коливатись втулки 8 зі стержнями ній траєкторії здійснюючи одночасно зворотно7, які циклічно змішуються вздовж осі отворів у поступальний рух відносно циліндрів 3 блоку 2. пальцях 5, причому коливаються відносно осі Таким чином, у циліндрах 3 зображених на отворів. Тому пальці 5 коливаючись відносно своєї Фіг.1 і 2 змінюється об'єм робочих камер і забезосі здійснюють зворотно-поступальний рух разом з печується робочий процес. поршнями 4 у циліндрах 3, причому блок 2 циліндВ порівнянні з прототипом у машині стало морів 3 жорстко зафіксовано у корпусі 1. жливим збільшити число аксіальних циліндрів та У машині за Фіг.2 вал 10, обертаючи блок 2 зменшити кількість проміжних деталей в кінематициліндрів 3 відносно нерухомого косого кривошипа чному ланцюгу кривошип - поршень до двох, а 9 жорстко з'єднаного з корпусом 1, змушує обертациліндричних шарнірів до трьох. Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotor-piston machine
Автори англійськоюSkrypets Zenovii Ivanovych, Skrypets Hryhorii Zenoviiovych
Назва патенту російськоюРоторно-поршневая машина
Автори російськоюСкрипец Зеновий Иванович, Скрипец Григорий Зеновиевич
МПК / Мітки
МПК: F04B 1/12
Мітки: машина, роторно-поршнева
