Тензочутливий перетворювач

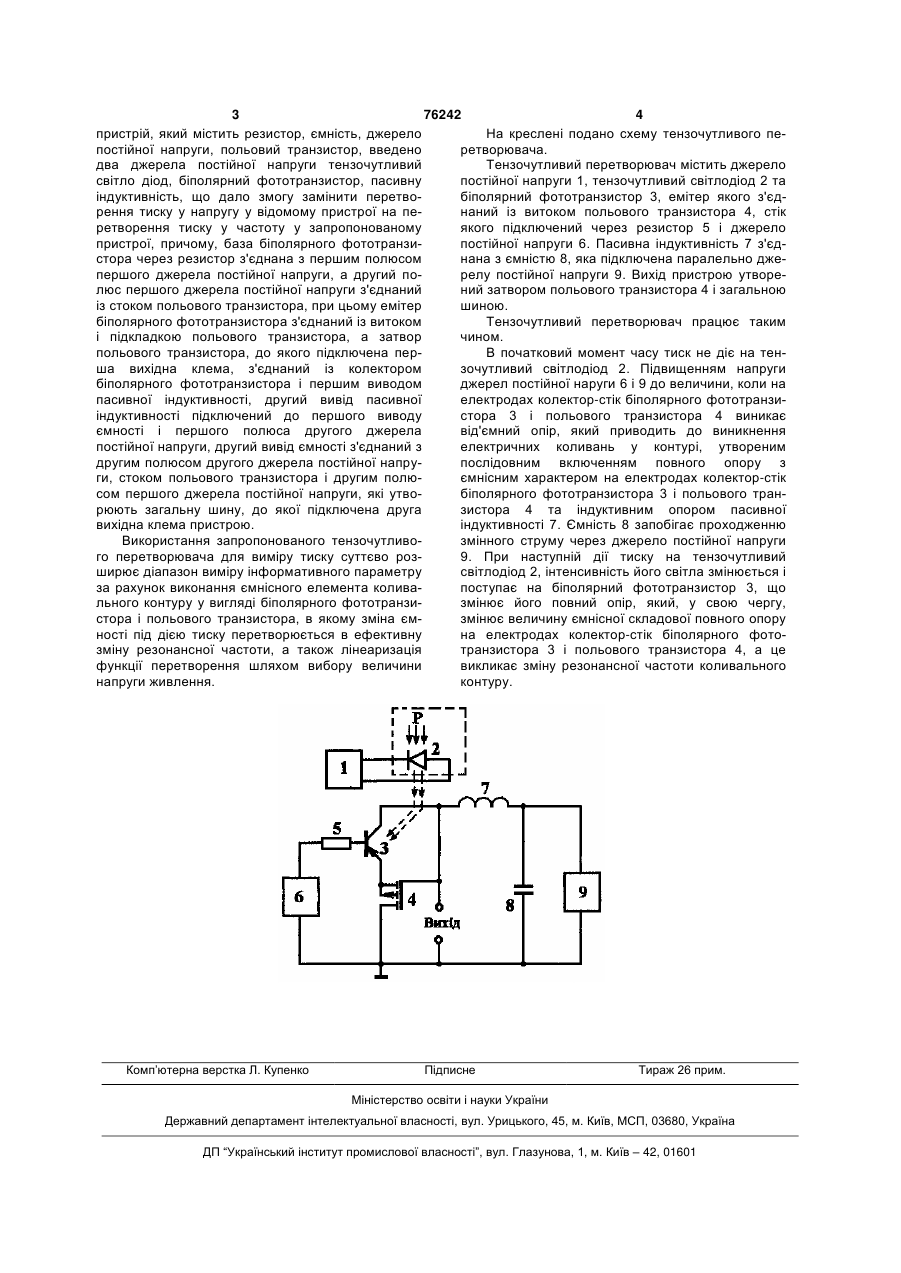

Тензочутливий перетворювач, який містить резистор, ємність, перше джерело постійної напруги, польовий транзистор, який відрізняється тим, що в нього додатково введено друге та третє джерела постійної напруги, тензочутливий світло C2 2 (19) 1 3 76242 4 пристрій, який містить резистор, ємність, джерело На креслені подано схему тензочутливого пепостійної напруги, польовий транзистор, введено ретворювача. два джерела постійної напруги тензочутливий Тензочутливий перетворювач містить джерело світло діод, біполярний фототранзистор, пасивну постійної напруги 1, тензочутливий світлодіод 2 та індуктивність, що дало змогу замінити перетвобіполярний фототранзистор 3, емітер якого з'єдрення тиску у напругу у відомому пристрої на пенаний із витоком польового транзистора 4, стік ретворення тиску у частоту у запропонованому якого підключений через резистор 5 і джерело пристрої, причому, база біполярного фототранзипостійної напруги 6. Пасивна індуктивність 7 з'єдстора через резистор з'єднана з першим полюсом нана з ємністю 8, яка підключена паралельно джепершого джерела постійної напруги, а другий порелу постійної напруги 9. Вихід пристрою утворелюс першого джерела постійної напруги з'єднаний ний затвором польового транзистора 4 і загальною із стоком польового транзистора, при цьому емітер шиною. біполярного фототранзистора з'єднаний із витоком Тензочутливий перетворювач працює таким і підкладкою польового транзистора, а затвор чином. польового транзистора, до якого підключена перВ початковий момент часу тиск не діє на тенша вихідна клема, з'єднаний із колектором зочутливий світлодіод 2. Підвищенням напруги біполярного фототранзистора і першим виводом джерел постійної наруги 6 і 9 до величини, коли на пасивної індуктивності, другий вивід пасивної електродах колектор-стік біполярного фототранзиіндуктивності підключений до першого виводу стора 3 і польового транзистора 4 виникає ємності і першого полюса другого джерела від'ємний опір, який приводить до виникнення постійної напруги, другий вивід ємності з'єднаний з електричних коливань у контурі, утвореним другим полюсом другого джерела постійної напрупослідовним включенням повного опору з ги, стоком польового транзистора і другим полюємнісним характером на електродах колектор-стік сом першого джерела постійної напруги, які утвобіполярного фототранзистора 3 і польового транрюють загальну шину, до якої підключена друга зистора 4 та індуктивним опором пасивної вихідна клема пристрою. індуктивності 7. Ємність 8 запобігає проходженню Використання запропонованого тензочутливозмінного струму через джерело постійної напруги го перетворювача для виміру тиску суттєво роз9. При наступній дії тиску на тензочутливий ширює діапазон виміру інформативного параметру світлодіод 2, інтенсивність його світла змінюється і за рахунок виконання ємнісного елемента коливапоступає на біполярний фототранзистор 3, що льного контуру у вигляді біполярного фототранзизмінює його повний опір, який, у свою чергу, стора і польового транзистора, в якому зміна ємзмінює величину ємнісної складової повного опору ності під дією тиску перетворюється в ефективну на електродах колектор-стік біполярного фотозміну резонансної частоти, а також лінеаризація транзистора 3 і польового транзистора 4, а це функції перетворення шляхом вибору величини викликає зміну резонансної частоти коливального напруги живлення. контуру. Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
