Покриття каркасно-тентової конструкції

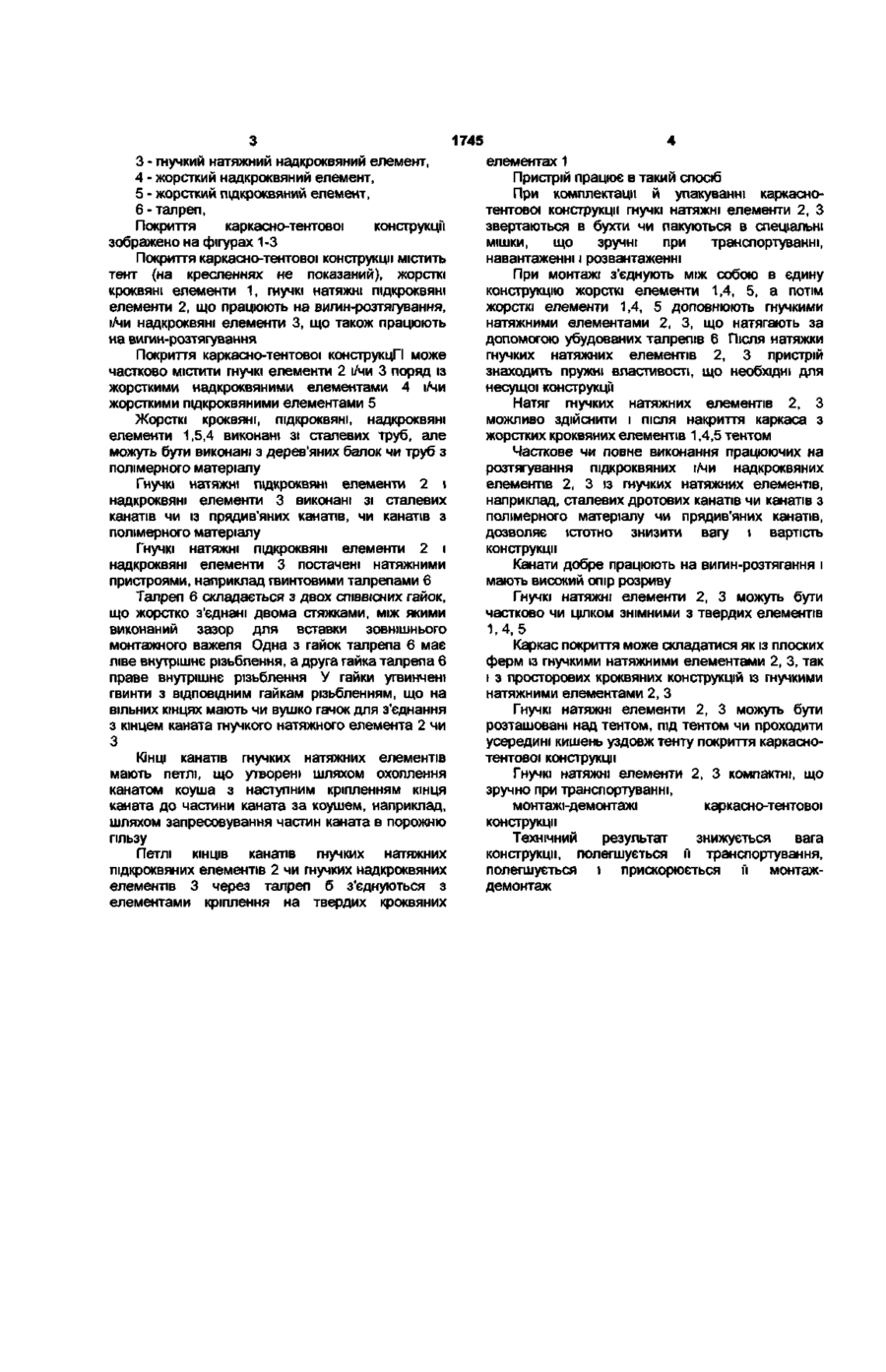

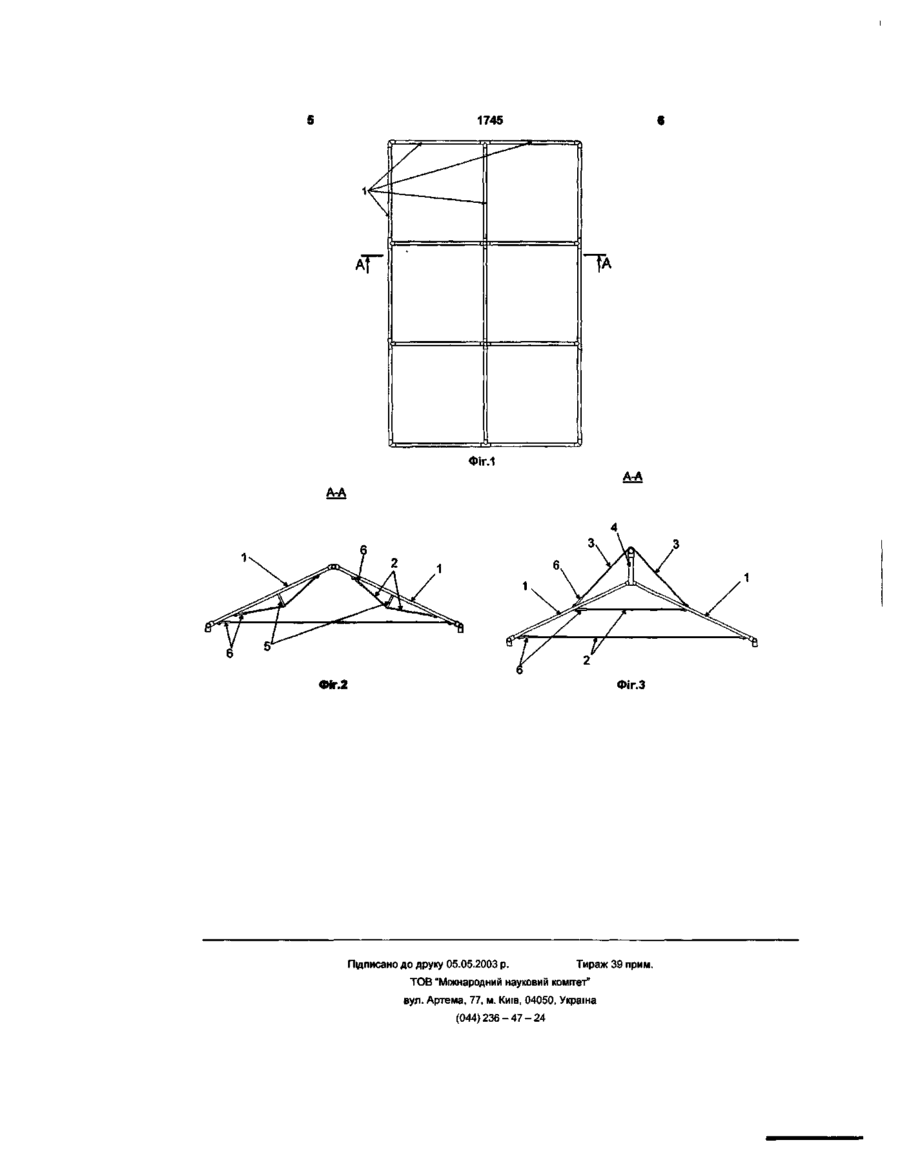

Покриття каркасно-тентової конструкції, що містить жорсткі кроквяні елементи, підкроквяні і/чи надкроквяні елементи, що працюють на вигинрозтягання, яке відрізняється тим, що підкроквяні і/чи надкроквяні елементи, що працюють на вигинрозтягання, частково чи цілком виконані з гнучких натяжних елементів. Пристрій відноситься до галузі споруд малих форм, що попередньо виготовляються і швидко монтуються, і може використовуватися як кроквяні ферми чи кроквяні балки чи в їхньої комбінації для каркасно-тентових конструкцій, наприклад, павільйонів, ангарів, літніх кафе, наметів. Відоме покриття, що містить жорсткі кроквяні елементи, підкроквяні і/чи надкроквяні елементи, що працюють на вигин-розтягання (див. Филимонов П.И. Справочник молодого каменщика. 2-е изд. - М.: Высшая школа., 1987, с.62-63, рис,7. поз.5). Кроквяні, підкроквяні, надкроквяні елементи відомого покриття складаються з твердих залізобетонних балок чи ферм. Кроквяні ферми чи балки мають опорні елементи для установки на колони. Частина підкроквяних і/чи надкроквяних елементів працює на стиск, частина на розтягування, але незалежно від цього всі підкроквяні і/чи надкроквяні елементи тверді, у вигляді твердих масивних балок, що мають підвищену вагу, що утруднює перевезення, монтаж-демонтаж покриття. В основу корисної моделі поставлена задача, покриття каркасно-тентової конструкції, що підлягає удосконаленню шляхом того, що покриття каркасно-тентової конструкції, що містить жорсткі кроквяні елементи, підкроквяні і/чи надкроквяні елементи, що працюють на вигин-розтягання, яке відрізняється тим, що підкроквяні і/чи надкроквяні елементи, що працюють на вигин-розтягання, частково чи цілком виконані з гнучких натяжних елементів. Технічний результат: знижується вага конструкції, полегшується її транспортування, полегшується і прискорюється и монтаждемонтаж. Часткове чи повне виконання підкроквяних і/чи надкроквяних елементів, що працюють на вигинрозтягування, з гнучких натяжних елементів, наприклад, сталевих дротових канатів чи канатів з полімерного матеріалу чи прядив'яних канатів, дозволяє істотно знизити вагу і вартість конструкції. Канати добре працюють на вигинрозтягування і мають високий опір розриву. Гнучкі натяжні елементи можуть бути частково чи цілком знімними. Гнучкі натяжні елементи компактні, що зручно при їх транспортуванні, монтажі-демонтажі каркасно-тентової конструкції. Для натягу гнучких натяжних елементів (канатів) застосовуються талрепи, тобто гвинтові натяжні пристрої. інші мети, особливості, переваги і можливості використання корисної моделі видні з нижчеподаного опису прикладів виконання на підставі малюнків. При цьому всі описані і/чи графічно представлені ознаки самі по собі чи будьякої розумної комбінації складають предмет корисної моделі. Незалежно від загальних вимог чи зворотного зв'язку. Фіг.1. Покриття каркасно-тентової конструкції. Вигляд зверху на каркас. Фіг.2, Покриття каркасно-тентової конструкції. Розріз А-А на фіг.1. Варіант 1. Фіг.З, Покриття каркасно-тентової конструкції. Розріз А-А на фіг. 1. Варіант 2. Перелік позначень на кресленнях. 1 - жорсткий кроквяний елемент; 2 - гнучкий натяжний підкроквяний елемент; ю 1745 3 - гнучкий натяжний надкроквяний елемент, 4 - жорсткий надкроквяний елемент, 5 - жорсткий підкроквяний елемент, 6-талреп, Покриття каркасно-тентової конструкції зображено на фігурах 1-3 Покриття каркасно-тентової конструкції містить тент (на кресленнях не показаний), жорсткі кроквяні елементи 1, гнучкі натяжні підкроквяні елементи 2, що працюють на вигин-розтягування, і/чи надкроквяні елементи 3, що також працюють на вигин-розтягування Покриття каркасно-тентової конструкцП може частково містити гнучкі елементи 2 і/чи 3 поряд із жорсткими надкроквяними елементами 4 і/чи жорсткими підкроквяними елементами 5 Жорсткі кроквяні, підкроквяні, надкроквяні елементи 1,5,4 виконані зі сталевих труб, але можуть бути виконані з дерев'яних балок чи труб з полімерного матеріалу Гнучкі натяжні підкроквян» елементи 2 і надкроквяні елементи 3 виконані зі сталевих канатів чи із прядив'яних канатів, чи канатів з полімерного матеріалу Гнучкі натяжні підкроквяні елементи 2 і надкроквяні елементи 3 постачені натяжними пристроями, наприклад гвинтовими талрепами 6 Талреп 6 складається з двох співвісних гайок, що жорстко з'єднані двома стяжками, між якими виконаний зазор для вставки зовнішнього монтажного важеля Одна з гайок талрепа 6 має ліве внутрішнє різьблення, а друга гайка талрепа 6 праве внутрішнє різьблення У гайки угвинчені гвинти з ВІДПОВІДНИМ гайкам різьбленням, що на вільних кінцях мають чи вушко гачок для з'єднання з кінцем каната гнучкого натяжного елемента 2 чи З Кінці канатів гнучких натяжних елементів мають петлі, що утворені шляхом охоплення канатом коуша з наступним кріпленням кінця каната до частини каната за коушем, наприклад, шляхом запресовування частин каната в порожню гільзу Петлі КІНЦІВ канатів гнучких натяжних підкроквяних елементів 2 чи гнучких надкроквяних елементів 3 через талреп б з'єднуються з елементами кріплення на твердих кроквяних 4 елементах 1 Пристрій працює в такий спосіб При комплектації й упакуванні каркаснотентової конструкції гнучкі натяжні елементи 2, З звертаються в бухти чи пакуються в спеціальні мішки, що зручні при транспортуванні, навантаженні і розвантаженні При монтажі з'єднують між собою в єдину конструкцію жорсткі елементи 1,4, 5, а потім жорсткі елементи 1,4, 5 доповнюють гнучкими натяжними елементами 2, 3, що натягають за допомогою убудованих талрепів 6 Після натяжки гнучких натяжних елементів 2, 3 пристрій знаходить пружні властивості, що необхідні для несущої конструкцп Натяг гнучких натяжних елементів 2, З можливо здійснити і після накриття каркаса з жорстких кроквяних елементів 1,4,5 тентом Часткове чи повне виконання працюючих на розтягування підкроквяних і/чи надкроквяних елементів 2, 3 із гнучких натяжних елементів, наприклад, сталевих дротових канатів чи канатів з полімерного матеріалу чи прядив'яних канатів, дозволяє істотно знизити вагу і вартість конструкції Канати добре працюють на вигин-розтягання і мають високий опір розриву Гнучкі натяжні елементи 2, 3 можуть бути частково чи цілком знімними з твердих елементів 1,4,5 Каркас покриття може складатися як із плоских ферм із гнучкими натяжними елементами 2, 3, так і з просторових кроквяних конструкцій із гнучкими натяжними елементами 2, З Гнучкі натяжні елементи 2, 3 можуть бути розташовані над тентом, під тентом чи проходити усередині кишень уздовж тенту покриття каркаснотентової конструкції Гнучкі натяжні елементи 2, 3 компактні, що зручно при транспортуванні, монтажі-демонтажі каркасно-тентової конструкції Технічний результат знижується вага конструкції, полегшується її транспортування, полегшується і прискорюється її монтаждемонтаж 1745 Фіг.1 А-А А-А ФІг.2 Фіг.З Підписано до друку 05.05.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
