Камера для термічної обробки деревностружкових плит

Завантажити PDF файл.

Формула / Реферат

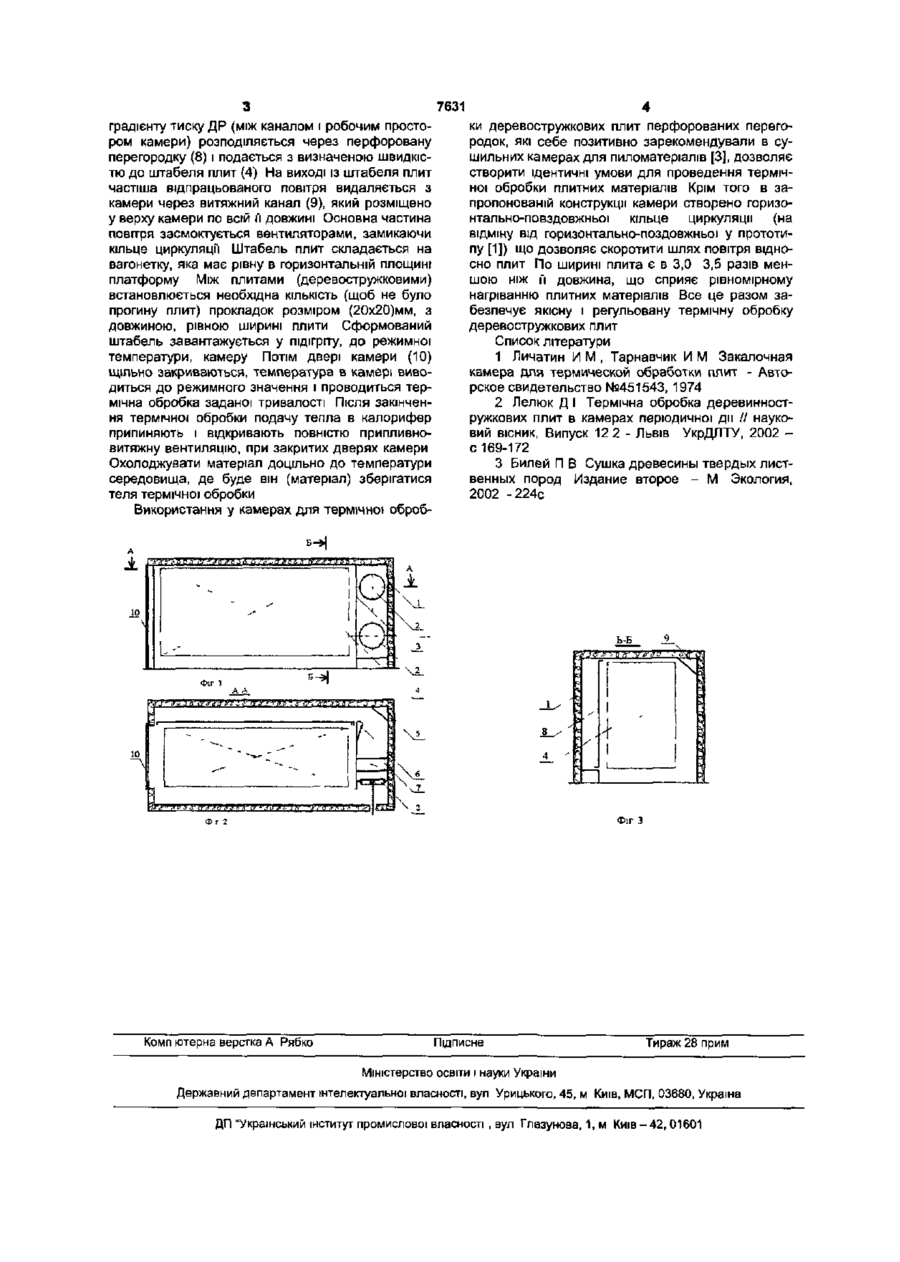

Камера для термічної обробки деревностружкових плит, що складається із теплоізольованого корпусу, всередині якого розміщено штабель плит, осьовий вентилятор, та оснащена герметичними теплоізольованими дверима і системою автоматичного регулювання, яка відрізняється тим, що додатково містить другий осьовий вентилятор і паровий калорифер, встановлений за екраном, який відділяє калориферно-вентиляторне відділення від робочого простору камери, де розміщено на вагонетці штабель плит, нагнітальний канал утворено однією боковою стінкою камери та перфорованою перегородкою, яку виготовлено з листа на всю висоту і робочу довжину камери, а вздовж протилежної бокової стінки камери на всю її робочу довжину під стелею встановлено витяжний канал з отворами, розміщеними рівномірно по його довжині, при цьому припливний канал з щілинами, повернутими у бік нагнітального каналу, розміщено в кутку на перетині внутрішніх сторін торцевої і бокової стінок камери.

Текст

Камера для термічної обробки деревностружкових плит, що складається із теплоізольованого корпусу, всередині якого розміщено штабель плит, осьовий вентилятор, та оснащена герметичними теплоізольованими дверима і системою автоматичного регулювання, яка відрізняється тим, що додатково містить другий осьовий вентилятор і паровий калорифер, встановлений за екраном, який відділяє калориферно-вентиляторне відділення від робочого простору камери, де розміщено на вагонетці штабель плит, нагнітальний канал утворено однією боковою стінкою камери та перфорованою перегородкою, яку виготовлено з листа на всю висоту і робочу довжину камери, а вздовж протилежної бокової стінки камери на всю її робочу довжину під стелею встановлено витяжний канал з отворами, розміщеними рівномірно по його довжині, при цьому припливний канал з щілинами, повернутими у бік нагнітального каналу, розміщено в кутку на перетині внутрішніх сторін торцевої і бокової стінок камери. Корисна модель відноситься до деревообробної галузі промисловості і може бути використаний в процесах виробництва деревостружкових (ДСП) та деревоволокнистих (ДВП) плит з метою підвищення їх міцності на згин, збільшення водостійкості та зменшення вмісту формальдегіду у готових плитних матеріалах Прототипом корисної моделі є гартувальна камера [авторське свідоцтво №451543, 1974] для термічної обробки деревоволокнистих плит [1]. В даній камері осьовий вентилятор подає повітря через штабель плит у поздовжньому напрямку Відпрацьоване повітря повертається знову до вентилятора через нижній і верхній зворотні канали. Існуючі камери для термічної обробки деревостружкових плит мають ряд недоліків' 1. Камери мають поздовжню (по штабелю плит) схему циркуляції повітря, що приводить до нерівномірного нагрівання плит по довжині штабеля; 2. Даний тип камер побудовано таким чином, що нагріте повітря нерівномірно подається в торець штабеля (швидкість руху повітря по осі вентилятора набагато більша ніж по краях штабеля); камері. Таким чином, камери для термічної обробки деревоволокнистих плит не можна рекомендувати для термічної обробки деревостружкових плит, а спеціальних камер для ДСП наданий час не існує [2]. Камера для термічної обробки деревостружкових плит (Фіг.1-3) за своїм класом відноситься до пароповітряних камер періодичної дії. Вона має теплоізольоване огородження (1) в якому розміщено два осьові вентилятори (2), відділені від робочого простору камери, де завантажується штабель плит (4), екраном (3). Для видалення відпрацьованого повітря у правій верхній частині камери по всій її довжині встановлено витяжний канал (9) з отворами Для створення оптимальної аеродинаміки застосовано обтікач (6) та перфоровану перегородку (S). Повітря нагрівається від парового калорифера (7). Штабелі плит формуються на рухомій платформі і завантажують в камеру через тепло ізольовані двері (10). Принцип роботи камери. Повітря двома осьовими вентиляторами (2), яві знаходяться в теплоізоляційному огородженні - корпусі (1), подається через калорифер (7), де нагрівається до температури згідно режиму термічної обробки. Далі повітря завертає в нагнітальний канал і за рахунок ежекції засмоктує свіже повітря через припливний канал (5). Повітря із нагнітального каналу за рахунок 3. Камери мають довгі зворотні канали, які створюють додаткові втрати напору вентилятора; 4. В камерах для термічної обробки деревоволокнистих плит відсутні канали для подачі свіжого повітря, чим порушується баланс середовища в СО 7631 градієнту тиску ДР (між каналом і робочим простором камери) розподіляється через перфоровану перегородку (8) і подається з визначеною швидкістю до штабеля плит (4) На виході із штабеля плит частіша відпрацьованого повітря видаляється з камери через витяжний канал (9), який розміщено у верху камери по всій п довжині Основна частина повітря засмоктується вентиляторами, замикаючи кільце циркуляції Штабель плит складається на вагонетку, яка має рівну в горизонтальній площині платформу Між плитами (деревостружковими) встановлюється необхідна КІЛЬКІСТЬ (щоб не було прогину плит) прокладок розміром (20х20)мм, з довжиною, рівною ширині плити Сформований штабель завантажується у підігріту, до режимної температури, камеру Потім двері камери (10) ЩІЛЬНО закриваються, температура в камері виводиться до режимного значення і проводиться термічна обробка заданої тривалості Після закінчення термічної обробки подачу тепла в калорифер припиняють і відкривають повністю припливновитяжну вентиляцію, при закритих дверях камери Охолоджувати матеріал доцільно до температури середовища, де буде він (матеріал) зберігатися теля термічної обробки ки деревостружкових плит перфорованих перегородок, які себе позитивно зарекомендували в сушильних камерах для пиломатеріалів [3], дозволяє створити ідентичні умови для проведення термічної обробки плитних матеріалів Крім того в запропонованій конструкції камери створено горизонтально-повздовжньої кільце циркуляції (на відміну від горизонтально-поздовжньої у прототипу [1]) що дозволяє скоротити шлях повітря відносно плит По ширині плита є в 3,0 3,5 разів меншою ніж й довжина, що сприяє рівномірному нагріванню плитних матеріалів Все це разом забезпечує якісну і регульовану термічну обробку деревостружкових плит Список літератури 1 Личатин И М , Тарнавчик И М Закалочная камера для термической обработки плит - Авторское свидетельство №451543, 1974 2 Лелюк Д І Термічна обробка деревинностружкових плит в камерах періодичної ди // науковий вісник, Випуск 12 2 - Львів УкрДЛТУ, 2002 с 169-172 3 Билей П В Сушка древесины твердых лиственных пород Издание второе - М Экология, 2002 -224с Використання у камерах для термічної оброб Ь-Б Фіг З Комп ютерна верстка А Рябко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності, вул Глазунова, 1, м Київ - 4 2 , 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Chamber for tehrmal treatment of wood particle boards

Автори англійською

Bilei Petro Vasyliovych

Назва патенту російською

Камера для термической обработки древесностружечных плит

Автори російською

Билей Петр Васильевич

МПК / Мітки

МПК: B27N 3/08

Мітки: деревностружкових, обробки, термічної, камера, плит
