Освітлювальний пристрій

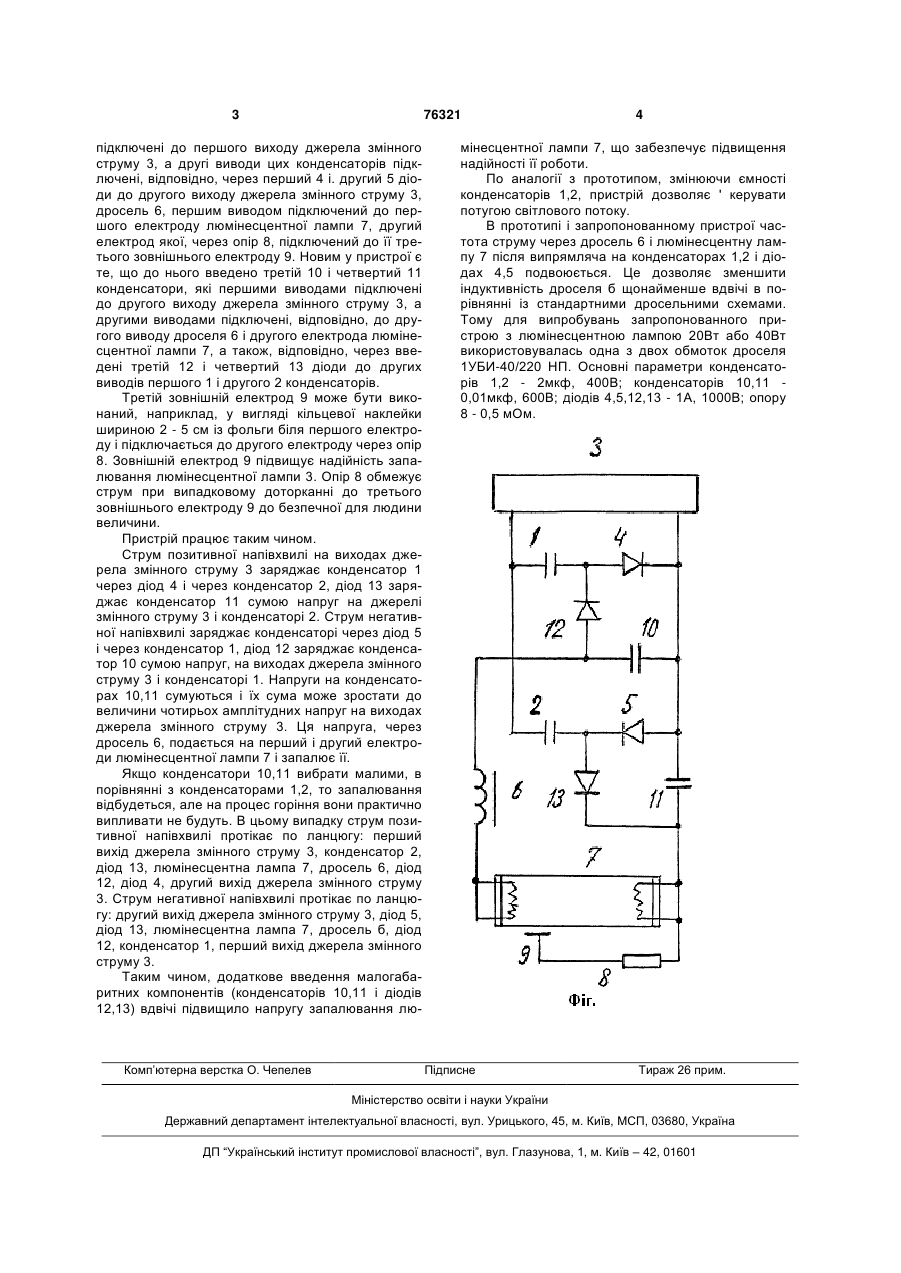

Освітлювальний пристрій, що містить перший і другий конденсатори, які першими виводами підключені до першого виходу джерела змінного 3 76321 підключені до першого виходу джерела змінного струму 3, а другі виводи цих конденсаторів підключені, відповідно, через перший 4 і. другий 5 діоди до другого виходу джерела змінного струму 3, дросель 6, першим виводом підключений до першого електроду люмінесцентної лампи 7, другий електрод якої, через опір 8, підключений до її третього зовнішнього електроду 9. Новим у пристрої є те, що до нього введено третій 10 і четвертий 11 конденсатори, які першими виводами підключені до другого виходу джерела змінного струму 3, а другими виводами підключені, відповідно, до другого виводу дроселя 6 і другого електрода люмінесцентної лампи 7, а також, відповідно, через введені третій 12 і четвертий 13 діоди до других виводів першого 1 і другого 2 конденсаторів. Третій зовнішній електрод 9 може бути виконаний, наприклад, у вигляді кільцевої наклейки шириною 2 - 5 см із фольги біля першого електроду і підключається до другого електроду через опір 8. Зовнішній електрод 9 підвищує надійність запалювання люмінесцентної лампи 3. Опір 8 обмежує струм при випадковому доторканні до третього зовнішнього електроду 9 до безпечної для людини величини. Пристрій працює таким чином. Струм позитивної напівхвилі на виходах джерела змінного струму 3 заряджає конденсатор 1 через діод 4 і через конденсатор 2, діод 13 заряджає конденсатор 11 сумою напруг на джерелі змінного струму 3 і конденсаторі 2. Струм негативної напівхвилі заряджає конденсаторі через діод 5 і через конденсатор 1, діод 12 заряджає конденсатор 10 сумою напруг, на виходах джерела змінного струму 3 і конденсаторі 1. Напруги на конденсаторах 10,11 сумуються і їх сума може зростати до величини чотирьох амплітудних напруг на виходах джерела змінного струму 3. Ця напруга, через дросель 6, подається на перший і другий електроди люмінесцентної лампи 7 і запалює її. Якщо конденсатори 10,11 вибрати малими, в порівнянні з конденсаторами 1,2, то запалювання відбудеться, але на процес горіння вони практично випливати не будуть. В цьому випадку струм позитивної напівхвилі протікає по ланцюгу: перший вихід джерела змінного струму 3, конденсатор 2, діод 13, люмінесцентна лампа 7, дросель 6, діод 12, діод 4, другий вихід джерела змінного струму 3. Струм негативної напівхвилі протікає по ланцюгу: другий вихід джерела змінного струму 3, діод 5, діод 13, люмінесцентна лампа 7, дросель б, діод 12, конденсатор 1, перший вихід джерела змінного струму 3. Таким чином, додаткове введення малогабаритних компонентів (конденсаторів 10,11 і діодів 12,13) вдвічі підвищило напругу запалювання лю Комп’ютерна верстка О. Чепелев 4 мінесцентної лампи 7, що забезпечує підвищення надійності її роботи. По аналогії з прототипом, змінюючи ємності конденсаторів 1,2, пристрій дозволяє ' керувати потугою світлового потоку. В прототипі і запропонованному пристрої частота струму через дросель 6 і люмінесцентну лампу 7 після випрямляча на конденсаторах 1,2 і діодах 4,5 подвоюється. Це дозволяє зменшити індуктивність дроселя б щонайменше вдвічі в порівнянні із стандартними дросельними схемами. Тому для випробувань запропонованного пристрою з люмінесцентною лампою 20Вт або 40Вт використовувалась одна з двох обмоток дроселя 1УБИ-40/220 НП. Основні параметри конденсаторів 1,2 - 2мкф, 400В; конденсаторів 10,11 0,01мкф, 600В; діодів 4,5,12,13 - 1А, 1000В; опору 8 - 0,5 мОм. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
