Гідростояк секції механізованого кріплення

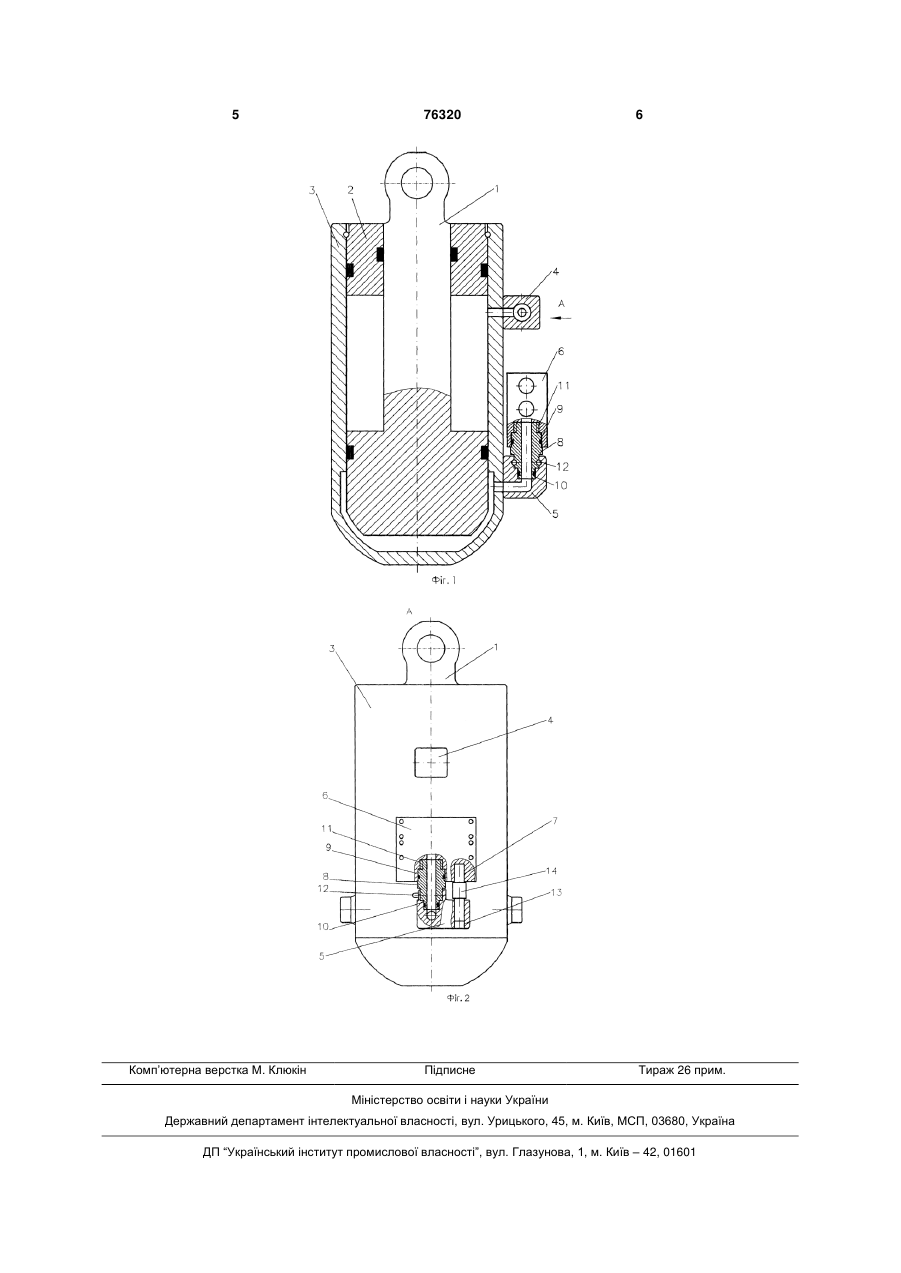

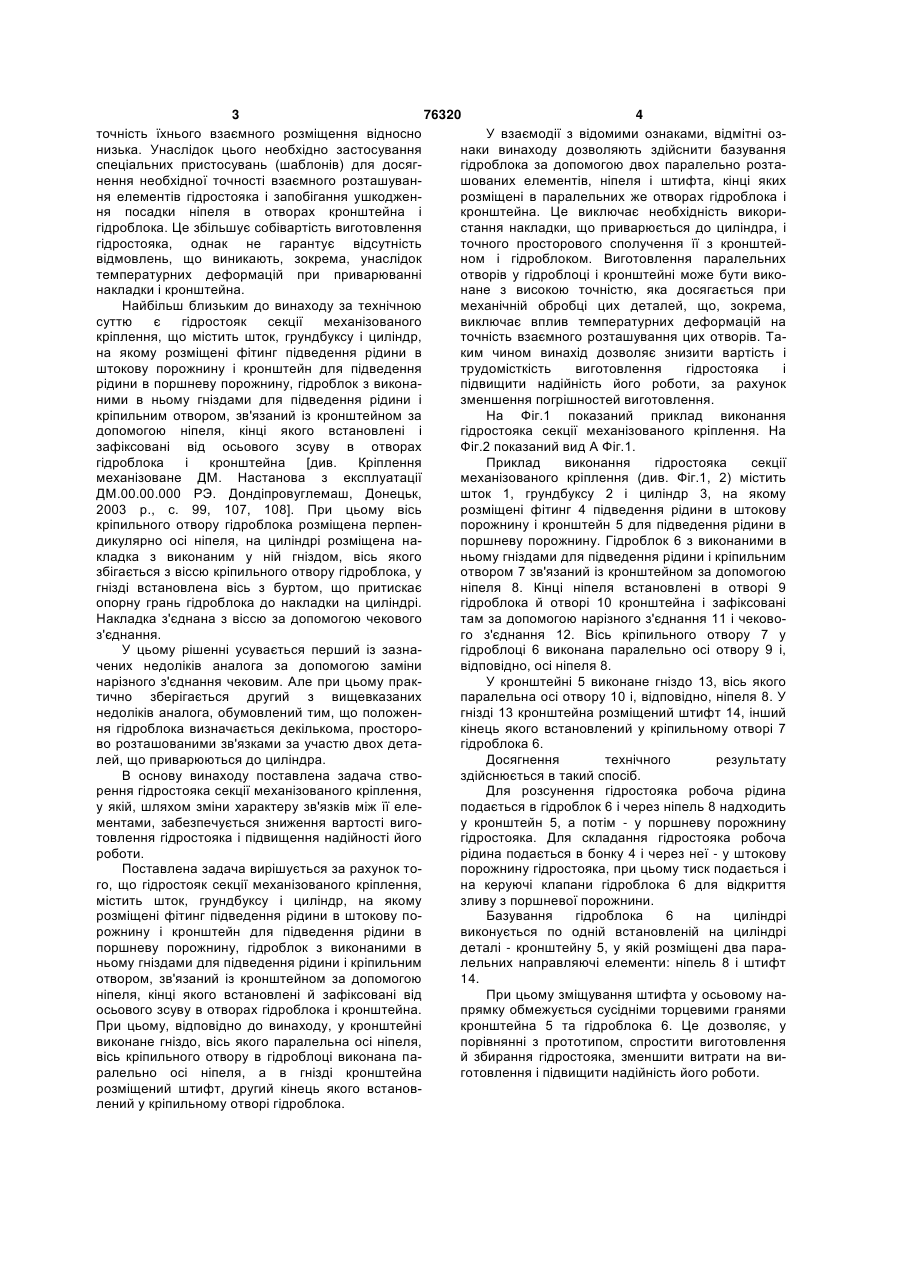

Гідростояк секції механізованого кріплення, що містить шток, грундбуксу і циліндр, на якому розміщені фітинг підведення рідини в штокову порожнину і кронштейн для підведення рідини в поршневу порожнину, гідроблок з виконаними в ньому гніздами для підведення рідини і кріпильним отвором, зв'язаний із кронштейном за допомогою ніпеля, кінці якого встановлені й зафіксовані від осьового зсуву в отворах гідроблока і кронштейна, який відрізняється тим, що в кронштейні виконане гніздо, вісь якого паралельна осі ніпеля, вісь кріпильного отвору в гідроблоці виконана паралельно осі ніпеля, а в гнізді кронштейна розміщений штифт, другий кінець якого встановлений у кріпильному отворі гідроблока. Винахід належить до гірничої справи, а саме до механізованого кріплення очисних вибоїв при підземному видобутку корисних копалин. Відомий гідростояк секції механізованого кріплення, що містить шток, грундбуксу і циліндр, на якому розміщені фітинг підведення рідини в штокову порожнину і кронштейн для підведення рідини в поршневу порожнину, гідроблок з виконаними в ньому гніздами для підведення рідини і кріпильним отвором, зв'язаний із кронштейном за допомогою ніпеля, кінці якого встановлені і зафіксовані від осьового зсуву в отворах гідроблока і кронштейна [див. Кріплення механізоване 2КД90. Настанова з експлуатації 2КД90Т.ОО.ОО.ООО РЭ. Дондіпровуглемаш, Донецьк, 1996 р., 79, 115, 116 стор.]. При цьому вісь кріпильного отвору гідроблока розміщена перпендикулярно осі ніпеля, на циліндрі розміщена накладка з виконаним у ній різьбовим отвором, вісь якого збігається з віссю кріпильного отвору гідроблока, а в різьбовому отворі встановлений болт, що притискає опорну грань гідроблока до накладки на циліндрі. Ця конструкція дозволяє забезпечити функціонування гідростояка в складі секції механізованого кріплення, шляхом підведення робочої рідини до гнізд гідроблока, у якому розміщені керуючі клапани. При цьому поршнева порожнина гідростояка гідравлічно зв'язана з гідроблоком через ніпель, що підвищує надійність роботи гідростояка в порівнянні із з'єднанням за допомогою високонапірного рукава. У той же час одним з недоліків зазначеної конструкції є те, що вплив агресивного шахтного середовища може призвести до корозії нарізного з'єднання, що знижує надійність роботи і погіршує умови обслуговування гідростояка. Інший недолік обумовлений тим, що положення гідроблока визначається декількома просторово розташованими зв'язками: співвісністю отвору гідроблока з ніпелем і отвором у кронштейні, співвісністю кріпильного отвору гідроблока з болтом і різьбовим отвором накладки, спільна вісь яких розміщена перпендикулярно осі ніпеля, а також збігом опорної грані гідроблока з поверхнею накладки на циліндрі. При цьому відзначимо, що накладка і кронштейн приварені до гідроблока, отже, (19) UA (11) 76320 (13) C2 (21) 20040907483 (22) 13.09.2004 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Андрєєв Георгій Володимирович, Вассерман Ігор Григорович, Косарев Іван Васильович, Овчаренко Валерій Анатолійович (73) Донецький державний науково-дослідний, проектно-конструкторський та експериментальний інститут комплексної механізації шахт "Дондіпровуглемаш" (56) SU 626301, F16L37/00, 30.09.78 DE 1133951, F06L, 26.07.62 GB 1112860, F16L17/00,08.05.68 US 4303005, 92/52, 01.12.81 US 4384511, 92/164, 24.05.83 3 76320 4 точність їхнього взаємного розміщення відносно У взаємодії з відомими ознаками, відмітні ознизька. Унаслідок цього необхідно застосування наки винаходу дозволяють здійснити базування спеціальних пристосувань (шаблонів) для досяггідроблока за допомогою двох паралельно розтанення необхідної точності взаємного розташуваншованих елементів, ніпеля і штифта, кінці яких ня елементів гідростояка і запобігання ушкодженрозміщені в паралельних же отворах гідроблока і ня посадки ніпеля в отворах кронштейна і кронштейна. Це виключає необхідність викоригідроблока. Це збільшує собівартість виготовлення стання накладки, що приварюється до циліндра, і гідростояка, однак не гарантує відсутність точного просторового сполучення її з кронштейвідмовлень, що виникають, зокрема, унаслідок ном і гідроблоком. Виготовлення паралельних температурних деформацій при приварюванні отворів у гідроблоці і кронштейні може бути виконакладки і кронштейна. нане з високою точністю, яка досягається при Найбільш близьким до винаходу за технічною механічній обробці цих деталей, що, зокрема, суттю є гідростояк секції механізованого виключає вплив температурних деформацій на кріплення, що містить шток, грундбуксу і циліндр, точність взаємного розташування цих отворів. Тана якому розміщені фітинг підведення рідини в ким чином винахід дозволяє знизити вартість і штокову порожнину і кронштейн для підведення трудомісткість виготовлення гідростояка і рідини в поршневу порожнину, гідроблок з виконапідвищити надійність його роботи, за рахунок ними в ньому гніздами для підведення рідини і зменшення погрішностей виготовлення. кріпильним отвором, зв'язаний із кронштейном за На Фіг.1 показаний приклад виконання допомогою ніпеля, кінці якого встановлені і гідростояка секції механізованого кріплення. На зафіксовані від осьового зсуву в отворах Фіг.2 показаний вид А Фіг.1. гідроблока і кронштейна [див. Кріплення Приклад виконання гідростояка секції механізоване ДМ. Настанова з експлуатації механізованого кріплення (див. Фіг.1, 2) містить ДМ.00.00.000 РЭ. Дондіпровуглемаш, Донецьк, шток 1, грундбуксу 2 і циліндр 3, на якому 2003 р., с. 99, 107, 108]. При цьому вісь розміщені фітинг 4 підведення рідини в штокову кріпильного отвору гідроблока розміщена перпенпорожнину і кронштейн 5 для підведення рідини в дикулярно осі ніпеля, на циліндрі розміщена напоршневу порожнину. Гідроблок 6 з виконаними в кладка з виконаним у ній гніздом, вісь якого ньому гніздами для підведення рідини і кріпильним збігається з віссю кріпильного отвору гідроблока, у отвором 7 зв'язаний із кронштейном за допомогою гнізді встановлена вісь з буртом, що притискає ніпеля 8. Кінці ніпеля встановлені в отворі 9 опорну грань гідроблока до накладки на циліндрі. гідроблока й отворі 10 кронштейна і зафіксовані Накладка з'єднана з віссю за допомогою чекового там за допомогою нарізного з'єднання 11 і чековоз'єднання. го з'єднання 12. Вісь кріпильного отвору 7 у У цьому рішенні усувається перший із зазнагідроблоці 6 виконана паралельно осі отвору 9 і, чених недоліків аналога за допомогою заміни відповідно, осі ніпеля 8. нарізного з'єднання чековим. Але при цьому пракУ кронштейні 5 виконане гніздо 13, вісь якого тично зберігається другий з вищевказаних паралельна осі отвору 10 і, відповідно, ніпеля 8. У недоліків аналога, обумовлений тим, що положенгнізді 13 кронштейна розміщений штифт 14, інший ня гідроблока визначається декількома, просторокінець якого встановлений у кріпильному отворі 7 во розташованими зв'язками за участю двох детагідроблока 6. лей, що приварюються до циліндра. Досягнення технічного результату В основу винаходу поставлена задача ствоздійснюється в такий спосіб. рення гідростояка секції механізованого кріплення, Для розсунення гідростояка робоча рідина у якій, шляхом зміни характеру зв'язків між її елеподається в гідроблок 6 і через ніпель 8 надходить ментами, забезпечується зниження вартості вигоу кронштейн 5, а потім - у поршневу порожнину товлення гідростояка і підвищення надійності його гідростояка. Для складання гідростояка робоча роботи. рідина подається в бонку 4 і через неї - у штокову Поставлена задача вирішується за рахунок топорожнину гідростояка, при цьому тиск подається і го, що гідростояк секції механізованого кріплення, на керуючі клапани гідроблока 6 для відкриття містить шток, грундбуксу і циліндр, на якому зливу з поршневої порожнини. розміщені фітинг підведення рідини в штокову поБазування гідроблока 6 на циліндрі рожнину і кронштейн для підведення рідини в виконується по одній встановленій на циліндрі поршневу порожнину, гідроблок з виконаними в деталі - кронштейну 5, у якій розміщені два параньому гніздами для підведення рідини і кріпильним лельних направляючі елементи: ніпель 8 і штифт отвором, зв'язаний із кронштейном за допомогою 14. ніпеля, кінці якого встановлені й зафіксовані від При цьому зміщування штифта у осьовому наосьового зсуву в отворах гідроблока і кронштейна. прямку обмежується сусідніми торцевими гранями При цьому, відповідно до винаходу, у кронштейні кронштейна 5 та гідроблока 6. Це дозволяє, у виконане гніздо, вісь якого паралельна осі ніпеля, порівнянні з прототипом, спростити виготовлення вісь кріпильного отвору в гідроблоці виконана пай збирання гідростояка, зменшити витрати на виралельно осі ніпеля, а в гнізді кронштейна готовлення і підвищити надійність його роботи. розміщений штифт, другий кінець якого встановлений у кріпильному отворі гідроблока. 5 Комп’ютерна верстка М. Клюкін 76320 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
