Бурова штанга

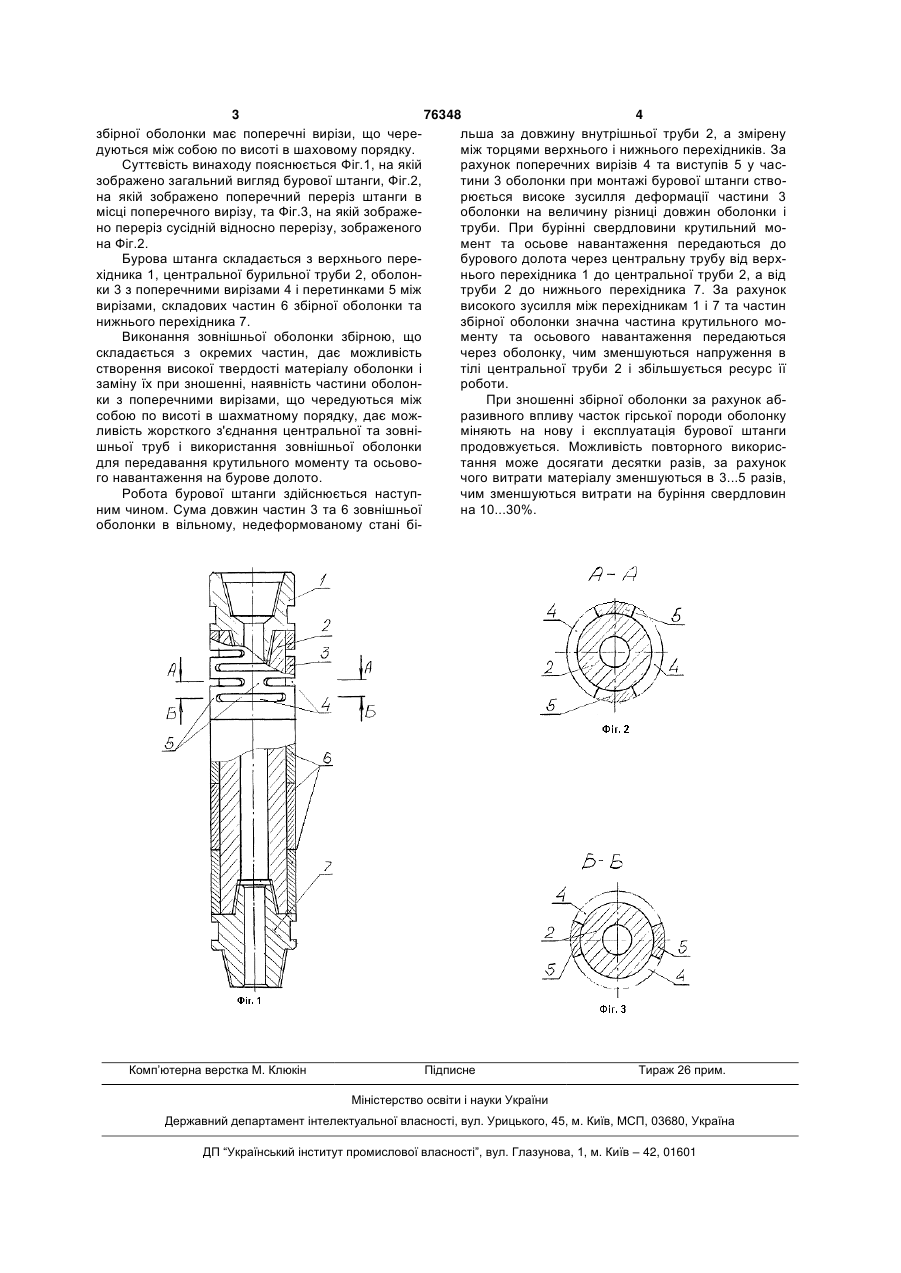

Бурова штанга, що складається з труби, різьбових перехідників, що нагвинчені на кінцях труби, яка відрізняється тим, що на трубу додатково надіто збірну оболонку з матеріалу, що має твердість, вищу за твердість матеріалу труби, довжина оболонки в вільному, недеформованому стані більша за довжину труби, виміряну між торцями верхнього і нижнього перехідників, а одна з складових частин збірної оболонки має вирізи, що чергуються між собою по висоті в шаховому порядку. (19) (21) 20041109276 (22) 12.11.2004 (24) 17.07.2006 (46) 17.07.2006, Бюл. №7, 2006р. (72) Островський Ігор Романович, Лісниченко Володимир Анатолійович, Сірик Віктор Федорович, Симоненко Сергій Георгійович, Луцик Олександр Сергійович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ДНІПРОПЕТРОВСЬКИЙ ЗАВОД БУРОВОГО ОБЛАДНАННЯ" 3 76348 4 збірної оболонки має поперечні вирізи, що черельша за довжину внутрішньої труби 2, а змірену дуються між собою по висоті в шаховому порядку. між торцями верхнього і нижнього перехідників. За Суттєвість винаходу пояснюється Фіг.1, на якій рахунок поперечних вирізів 4 та виступів 5 у часзображено загальний вигляд бурової штанги, Фіг.2, тини 3 оболонки при монтажі бурової штанги ствона якій зображено поперечний переріз штанги в рюється високе зусилля деформації частини 3 місці поперечного вирізу, та Фіг.3, на якій зображеоболонки на величину різниці довжин оболонки і но переріз сусідній відносно перерізу, зображеного труби. При бурінні свердловини крутильний мона Фіг.2. мент та осьове навантаження передаються до Бурова штанга складається з верхнього перебурового долота через центральну трубу від верххідника 1, центральної бурильної труби 2, оболоннього перехідника 1 до центральної труби 2, а від ки 3 з поперечними вирізами 4 і перетинками 5 між труби 2 до нижнього перехідника 7. За рахунок вирізами, складових частин 6 збірної оболонки та високого зусилля між перехідникам 1 і 7 та частин нижнього перехідника 7. збірної оболонки значна частина крутильного моВиконання зовнішньої оболонки збірною, що менту та осьового навантаження передаються складається з окремих частин, дає можливість через оболонку, чим зменшуються напруження в створення високої твердості матеріалу оболонки і тілі центральної труби 2 і збільшується ресурс її заміну їх при зношенні, наявність частини оболонроботи. ки з поперечними вирізами, що чередуються між При зношенні збірної оболонки за рахунок абсобою по висоті в шахматному порядку, дає можразивного впливу часток гірської породи оболонку ливість жорсткого з'єднання центральної та зовніміняють на нову і експлуатація бурової штанги шньої труб і використання зовнішньої оболонки продовжується. Можливість повторного викорисдля передавання крутильного моменту та осьовотання може досягати десятки разів, за рахунок го навантаження на бурове долото. чого витрати матеріалу зменшуються в 3...5 разів, Робота бурової штанги здійснюється наступчим зменшуються витрати на буріння свердловин ним чином. Сума довжин частин 3 та 6 зовнішньої на 10...30%. оболонки в вільному, недеформованому стані бі Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
