Станок ортопедичний переносний (соп)

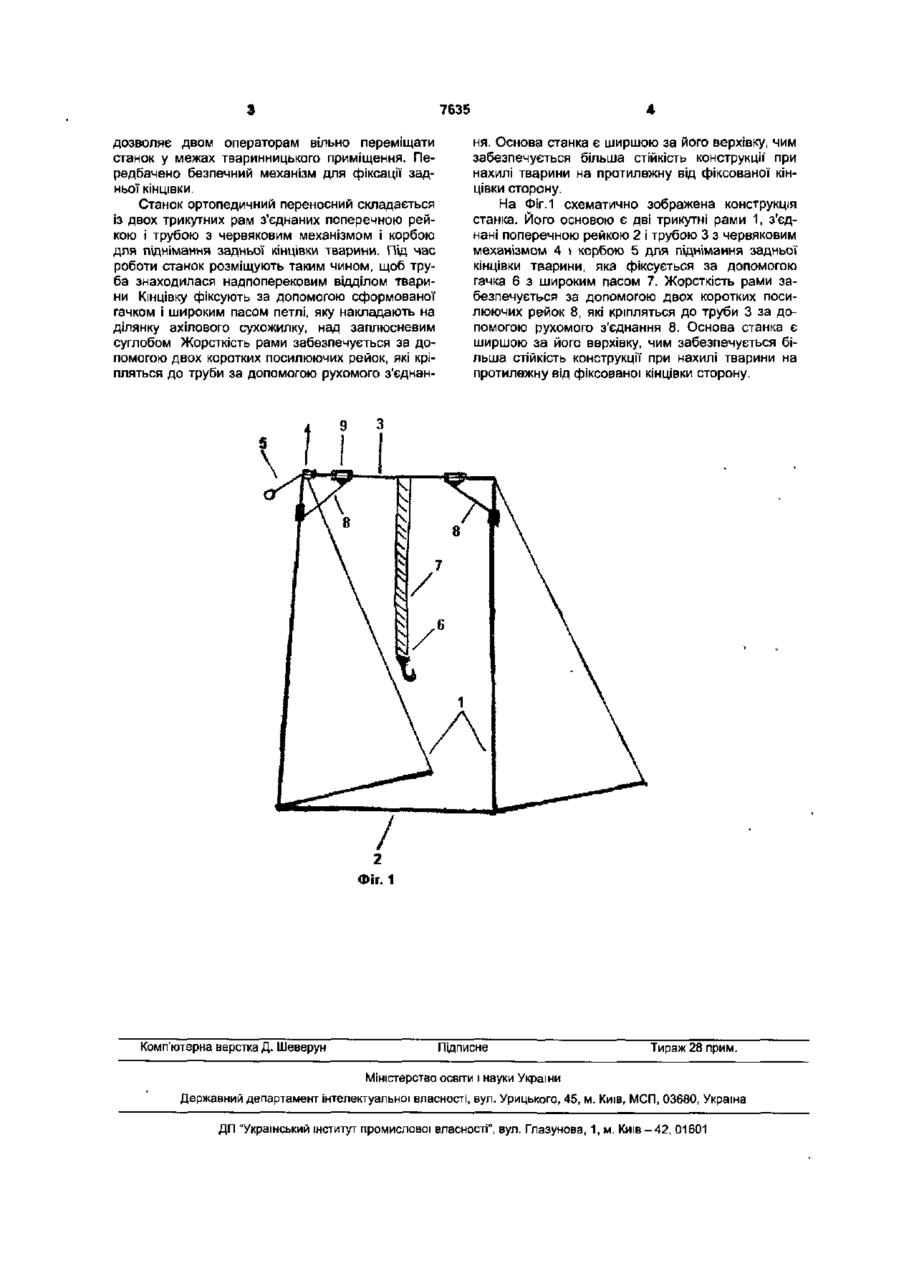

Станок ортопедичний переносний (СОП) складається із жорсткої металевої' основи та пристосування для фіксації тазової' кінцівки корови, який відрізняється тим, що в ньому використовується полегшена конструкція основи станка та черв'ячний механізм для підняття та фіксації задніх кінцівок. Корисна модель належить до галузі сільського господарства, зокрема до тваринництва і може бути використана для поліпшення безпеки і якості ветеринарного обслуговування та ортопедичної обробки ратиць у великої рогатої худоби Станок може використовуватися на молочно-товарних фермах з прив'язним утриманням тварин. Відомі пристрої чи станки (Герцена, Виноградова, Китаєва) для фіксації великої рогатої худоби [Власенко В М., Тихонкж Л.А,, Рубленко М.В. Оперативна хірургія, анестезіологія і топографічна анатомія. - Біла Церква, 2003. - 512с; Gautier M Guide de realisation d'un espace velage - insemination en batiment bovin laitier // Bovins Confiance. 1997 - P.4-18] передбачають їх стаціонарне використання. При цьому значними є витрати трудових ресурсів і часу. Використовувані повали (кавказький, італійський, по Гессу) не забезпечують достатньо надійної і безпечної фіксацм тварини. При їх виконанні у виробничих умовах значною є ймовірність травмування тварин (рани, переломи, надриви та повні розриви зв'язок, сухожилків), у вагітних самок високим є ризик абортів, технічне виконання повалу у великих тварин поєднується з труднощами, щодо дотримання правил техніки безпеки обслуговуючим персоналом. "Устройство для фиксации конечности животного", патент 5007929/15 від 20.11 91 [Авторское свидетельство СССР №1253639, кл. А61ДЗ/00, 1984] та "Универсальный передвижной станок для фиксации животных", патент 92004104 від 14 10.93 [Авторское свидетельство СССР №1301398, кл. А61ДЗ/00, 1987] також використовуються для фік сації великої рогатої худоби і коней при проведенні діагностичних і лікувальних процедур. їх недоліками є те, що тварин необхідно приводити, заводити у станок, фіксувати, обробляти і відводити до місця утримання "Универсальный передвижной станок для фиксации животных" дозволяє скоротити лише відстань на яку приводять тварину Всі ці кроки потребують значних додаткових витрат робочої сили і часу. Недоліками "Передвижного станка для фиксации животных в стойлах", патент Німеччини №104353, кл. 45Д13/00, 1983 і патент Франції №2540338, кл. А61Д13/00, 1984 є велика вага і недостатня маневреність у приміщеннях, жорсткий підвішуючий механізм використання якого пов'язано з підвищеною ймовірністю травмування тварини. Такий станок доцільно використовувати при масовій ортопедичній обробці всього поголів'я тварин. В основу нашої корисної моделі поставлено задачу розробити станок для фіксації великої рогатої худоби при вибірковій ортопедичній обробці невеликої кількості тварин, які розташовані в різних місцях приміщення. Виконання поставленої задачі проводили шляхом врахування живої' маси, особливостей поаедінки корови і мінімально необхідних умов для її безпечної фіксації з метою підвищення ефективності та якості ветеринарного обслуговування при проведенні ортопедичної обробки ратиць на тазовій кінцівці. Перевагою такого станка є те, що його використання забезпечує швидку і достатньо надійну фіксацію задніх кінцівок у корів для лікування чи проведення ортопедичної обробки безпосередньо у стійлах до вони утримуються Невелика вага Ю СО 7635 дозволяє двом операторам вільно переміщати станок у межах тваринницького приміщення. Передбачено безпечний механізм для фіксації задньої кінцівки. Станок ортопедичний переносний складається із двох трикутних рам з'єднаних поперечною рейкою і трубою з червяковим механізмом і корбою для піднімання задньої кінцівки тварини. Під час роботи станок розміщують таким чином, щоб труба знаходилася надпоперековим відділом тварини Кінцівку фіксують за допомогою сформованої гачком і широким пасом петлі, яку накладають на ділянку ахілового сухожилку, над заплюсневим суглобом Жорсткість рами забезпечується за допомогою двох коротких посилюючих рейок, які кріпляться до труби за допомогою рухомого з'єднан Комп'ютерна верстка Д. Шеверун ня. Основа станка є ширшою за його верхівку, чим забезпечується більша стійкість конструкції" при нахилі тварини на протилежну від фіксованої кінцівки сторону. На Фіг. 1 схематично зображена конструкція станка. Його основою є дві трикутні рами 1, з'єднані поперечною рейкою 2 і трубою 3 з червяковим механізмом 4 і корбою 5 для піднімання задньої кінцівки тварини, яка фіксується за допомогою гачка 6 з широким пасом 7. Жорсткість рами забезпечується за допомогою двох коротких посилюючих рейок 8, які кріпляться до труби 3 за допомогою рухомого з'єднання 8. Основа станка є ширшою за його верхівку, чим забезпечується більша стійкість конструкції при нахилі тварини на протилежну від фіксованої кінцівки сторону. Підписне Тираж 28 прим. Міністерство освіта і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
