Станок ортопедичний мобільний (сом)

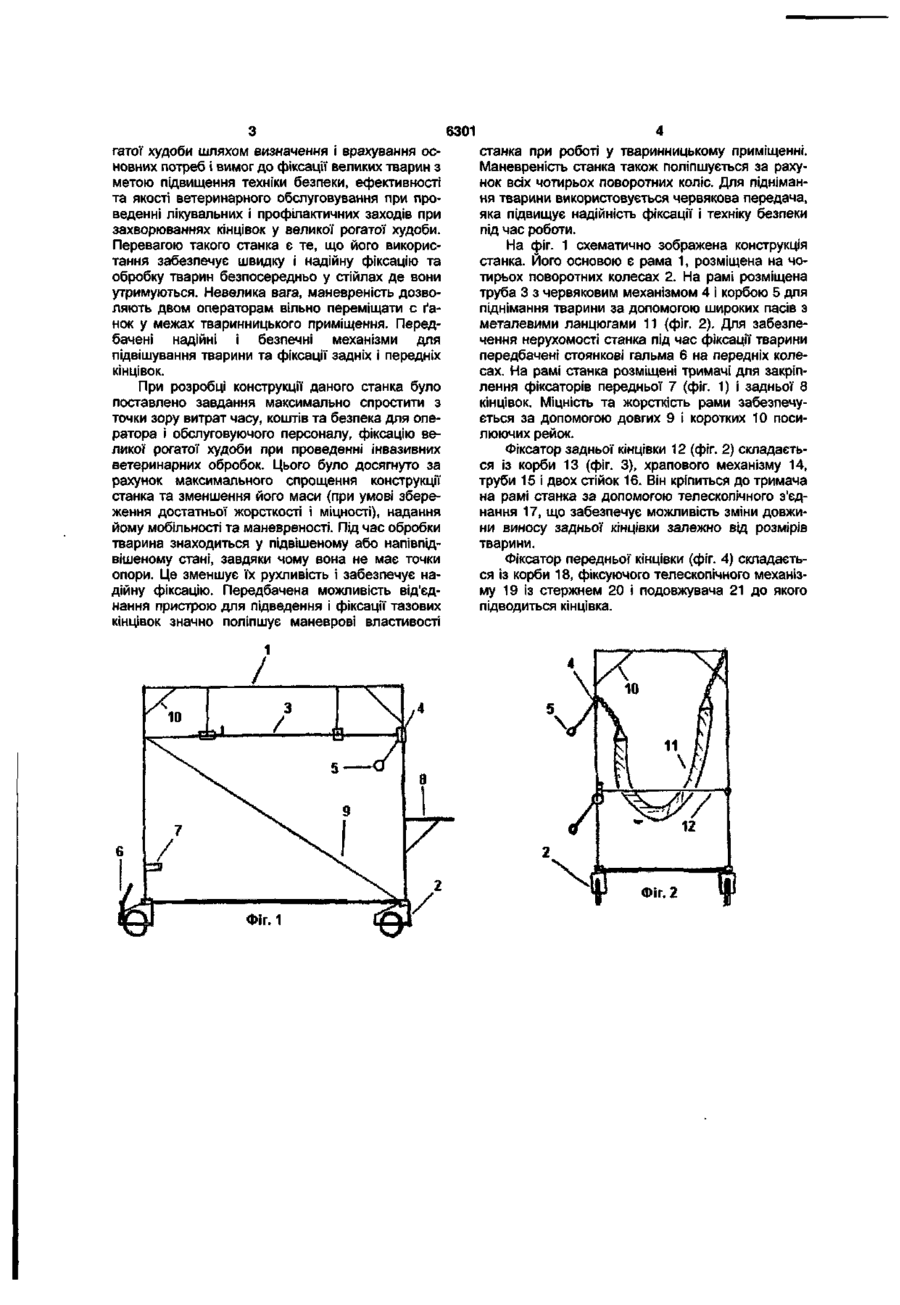

Станок ортопедичний мобільний (СОМ), що складається із рами на колесах, механізмів для піднімання корови та фіксації задньої кінцівки безпосередньо на місці утримання тварини, який відрізняється тим, що всі чотири колеса є поворотними, є механізм для фіксації передньої кінцівки, передбачені жорстка фіксація ділянки пальця обох кінцівок та підвішування корови на гнучких пасах за допомогою черв'якової передачі. Корисна модель належить до галузі сільського господарства, зокрема до тваринництва і може бути використаним для поліпшення безпеки і якості ветеринарного обслуговування і ортопедичної обробки великої рогатої худоби. Станок може використовуватися на молочно-товарних фермах і відгодівельних комплексах. Відомі пристрої чи станки (Китаєва, Виноградова, Герцена) для фіксації великої рогатої худоби [Власенко В.М., Тихонюк Л.А., Рубленко М.В. Оперативна хірургія, анестезіологія і топографічна анатомія. - Біла Церква, 2003. - 512 с ; Gautier M. Guide de realisation d'un espace velage - insemination en batiment bovin laitier// Bovins Confiance. 1997. - P. 4-18] передбачають їх стаціонарне використання. При цьому значними є витрати трудових ресурсів і часу. Використовувані повали (по Гессу, італійський, кавказький) не забезпечують достатньо надійної і безпечної фіксації тварини. При їх виконанні у виробничих умовах значною є ймовірність травмування тварин (переломи, надриви та повні розриви зв'язок, сухожилків, відкриті механічні пошкодження), у вагітних самок високим є ризик абортів, технічне виконання повалу у великих тварин поєднується з труднощами щодо дотримання правил техніки безпеки обслуговуючим персоналом. "Устройство для фиксации конечности животного", патент 5007929/15 від 20.11.91 [Авторское свидетельство СССР №1253639, кл. А 61 Д 3/00, 1984] та "Универсальный передвижной станок для фиксации животных", патент 92004104 від 14.10.93 [Авторское свидетельство СССР №1301398, кл. А61 Д 3/00, 1987] також використовуються для фіксації великої рогатої худоби і коней при проведенні діагностичних і лікувальних процедур. їх недоліками є те, що тварин необхідно приводити, заводити у станок, фіксувати, обробляти і відводити до місця утримання. "Универсальный передвижной станок для фиксации животных" дозволяє скоротити лише відстань на яку приводять тварину. Всі ці кроки потребують значних додаткових витрат робочої сили і часу. Запропонована конструкція мобільного станка для фіксації тварин відрізняється від відомих аналогів тим, що дозволяє проводити фіксацію тварин для проведення ортопедичної та інших видів ветеринарної обробки безпосередньо на місці утримання тварин. Прототипом корисної моделі є "Передвижной станок для фиксации животных в стойлах", патент Німеччини №104353, кл. 45 Д 13/00, 1983 і патент Франції № 2540338, кл. А 61 Д 13/00, 1984. Недоліками прототипу є велика вага і недостатня маневреність у приміщеннях, жорсткий підвішуючий механізм використання якого пов'язано з підвищеною ймовірністю травмування тварини, відсутність механізму для фіксації передніх кінцівок, механізм для фіксації тазової кінцівки не забезпечує жорсткої фіксації ділянки пальця, що важливо при проведенні ортопедичної обробки кінцівок у тварини. В основу нашої корисної моделі поставлено задачу розробити станок для фіксації великої ро со СО со О) 6301 гатої худоби шляхом визначення і врахування основних потреб і вимог до фіксації великих тварин з метою підвищення техніки безпеки, ефективності та якості ветеринарного обслуговування при проведенні лікувальних і профілактичних заходів при захворюваннях кінцівок у великої рогатої худоби. Перевагою такого станка є те, що його використання забезпечує швидку і надійну фіксацію та обробку тварин безпосередньо у стійлах де вони утримуються. Невелика вага, маневреність дозволяють двом операторам вільно переміщати с ґанок у межах тваринницького приміщення. Передбачені надійні і безпечні механізми для підвішування тварини та фіксації задніх і передніх кінцівок. При розробці конструкції даного станка було поставлено завдання максимально спростити з точки зору витрат часу, коштів та безпека для оператора і обслуговуючого персоналу, фіксацію великої рогатої худоби при проведенні інвазивних ветеринарних обробок. Цього було досягнуто за рахунок максимального спрощення конструкції станка та зменшення його маси (при умові збереження достатньої жорсткості і міцності), надання йому мобільності та маневреності. Під час обробки тварина знаходиться у підвішеному або напівпідвішеному стані, завдяки чому вона не має точки опори. Це зменшує їх рухливість і забезпечує надійну фіксацію. Передбачена можливість від'єднання пристрою для підведення і фіксації тазових кінцівок значно поліпшує маневрові властивості станка при роботі у тваринницькому приміщенні. Маневреність станка також поліпшується за рахунок всіх чотирьох поворотних коліс. Для піднімання тварини використовується червякова передача, яка підвищує надійність фіксації і техніку безпеки під час роботи. На фіг. 1 схематично зображена конструкція станка. Його основою є рама 1, розміщена на чотирьох поворотних колесах 2. На рамі розміщена труба 3 з червяковим механізмом 4 і корбою 5 для піднімання тварини за допомогою широких пасів з металевими ланцюгами 11 (фіг. 2). Для забезпечення нерухомості станка під час фіксації тварини передбачені стоянкові гальма 6 на передніх колесах. На рамі станка розміщені тримачі для закріплення фіксаторів передньої 7 (фіг. 1) і задньої 8 кінцівок. Міцність та жорсткість рами забезпечується за допомогою довгих 9 і коротких 10 посилюючих рейок. Фіксатор задньої кінцівки 12 (фіг. 2) складається із корби 13 (фіг. 3), храпового механізму 14, труби 15 і двох стійок 16. Він кріпиться до тримача на рамі станка за допомогою телескопічного з'єднання 17, що забезпечує можливість зміни довжини виносу задньої кінцівки залежно від розмірів тварини. Фіксатор передньої кінцівки (фіг. 4) складається із корби 18, фіксуючого телескопічного механізму 19 із стержнем 20 і подовжувача 21 до якого підводиться кінцівка.
