Ступінь турбіни

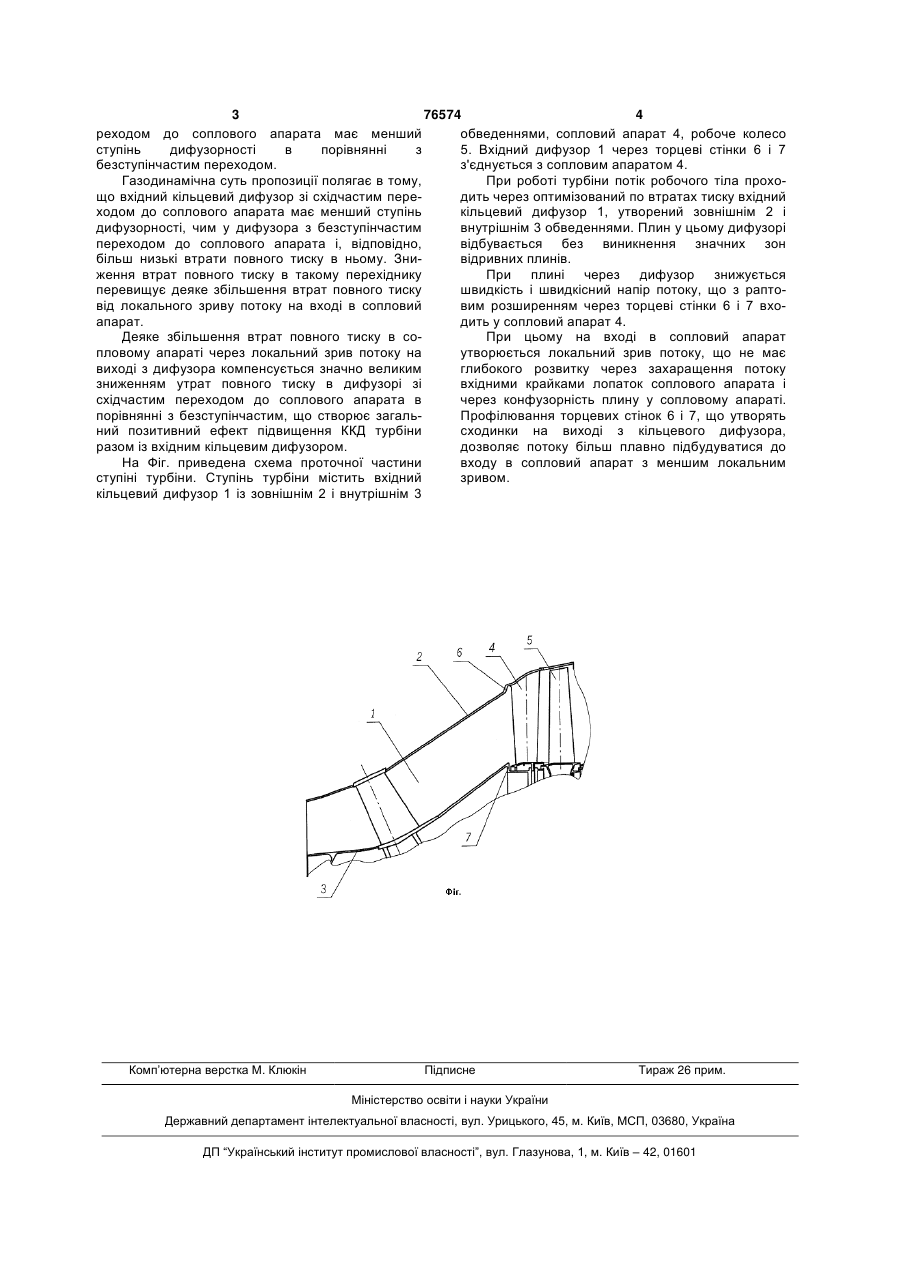

1. Ступінь турбіни, що містить вхідний кільцевий дифузор із зовнішнім і внутрішнім обведеннями, сопловий апарат і робоче колесо, який відрізняється тим, що вхідний кільцевий дифузор утворений зовнішнім і внутрішнім обведеннями зі східчастим переходом через торцеві кільцеві стінки до соплового апарата. 2. Ступінь турбіни за п. 1, який відрізняється тим, що торцеві стінки виконані профільованими. 3. Ступінь турбіни за п. 1 і п. 2, який відрізняється тим, що східчастий перехід утворений зовнішнім або внутрішнім обведенням. (19) (21) 20040706172 (22) 26.07.2004 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Ісаков Борис Володимирович, Федан Валентин Тимофійович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "НАУКОВОВИРОБНИЧИЙ КОМПЛЕКС ГАЗОТУРБОБУДУВАННЯ "ЗОРЯ"-"МАШПРОЕКТ" (56) SU 1482282, 23.06.1992 SU 296898, 25.11.1974 Збірник наукових праць інституту проблем машинобудування ім. А.М.Підгорного НАН України, Харків, 2003, том 1, С.211-216, фіг.1. 3 76574 4 реходом до соплового апарата має менший обведеннями, сопловий апарат 4, робоче колесо ступінь дифузорності в порівнянні з 5. Вхідний дифузор 1 через торцеві стінки 6 і 7 безступінчастим переходом. з'єднується з сопловим апаратом 4. Газодинамічна суть пропозиції полягає в тому, При роботі турбіни потік робочого тіла прохощо вхідний кільцевий дифузор зі східчастим передить через оптимізований по втратах тиску вхідний ходом до соплового апарата має менший ступінь кільцевий дифузор 1, утворений зовнішнім 2 і дифузорності, чим у дифузора з безступінчастим внутрішнім 3 обведеннями. Плин у цьому дифузорі переходом до соплового апарата і, відповідно, відбувається без виникнення значних зон більш низькі втрати повного тиску в ньому. Знивідривних плинів. ження втрат повного тиску в такому перехіднику При плині через дифузор знижується перевищує деяке збільшення втрат повного тиску швидкість і швидкісний напір потоку, що з раптовід локального зриву потоку на вході в сопловий вим розширенням через торцеві стінки 6 і 7 вхоапарат. дить у сопловий апарат 4. Деяке збільшення втрат повного тиску в соПри цьому на вході в сопловий апарат пловому апараті через локальний зрив потоку на утворюється локальний зрив потоку, що не має виході з дифузора компенсується значно великим глибокого розвитку через захаращення потоку зниженням утрат повного тиску в дифузорі зі вхідними крайками лопаток соплового апарата і східчастим переходом до соплового апарата в через конфузорність плину у сопловому апараті. порівнянні з безступінчастим, що створює загальПрофілювання торцевих стінок 6 і 7, що утворять ний позитивний ефект підвищення ККД турбіни сходинки на виході з кільцевого дифузора, разом із вхідним кільцевим дифузором. дозволяє потоку більш плавно підбудуватися до На Фіг. приведена схема проточної частини входу в сопловий апарат з меншим локальним ступіні турбіни. Ступінь турбіни містить вхідний зривом. кільцевий дифузор 1 із зовнішнім 2 і внутрішнім 3 Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
