Кінцева частина лопатки і корпус турбіни
Номер патенту: 51043
Опубліковано: 15.11.2002
Автори: Варганов Іван Степанович, Халатов Сергій Артемович, Халатов Артем Артемович
Формула / Реферат
Кінцева частина лопатки і корпус турбіни, яка містить не менше однієї лопатки з ротором, профіль якої має бокові стінки тиску і розрідження, вхідну і вихідну кромки і корпус турбіни, яка відрізняється тим, що на кінцевій частині лопатки на її торці і корпусі турбіни з внутрішнього боку по всій ширині корпуса виконані ямки, які розміщені не менше, ніж по два ряди в шаховому порядку, причому відношення глибини ямки S до її діаметра D лежить в межах 0,5>S/D>0,1, а відстань між ямками в ряду h складає не менше ніж h=2Sin
, відстань між рядами n=h/(2tg), де D - діаметр ямки, величина якої знаходиться в межах 4мм>D>1 мм, S - глибина ямки, h - відстань між ямками в ряду, n - відстань між рядами, - кут між лінією, яка з'єднує центри ямок в сусідніх рядах, і напрямом руху газового потоку, величина якого знаходиться в межах 30°<<60°.
Текст

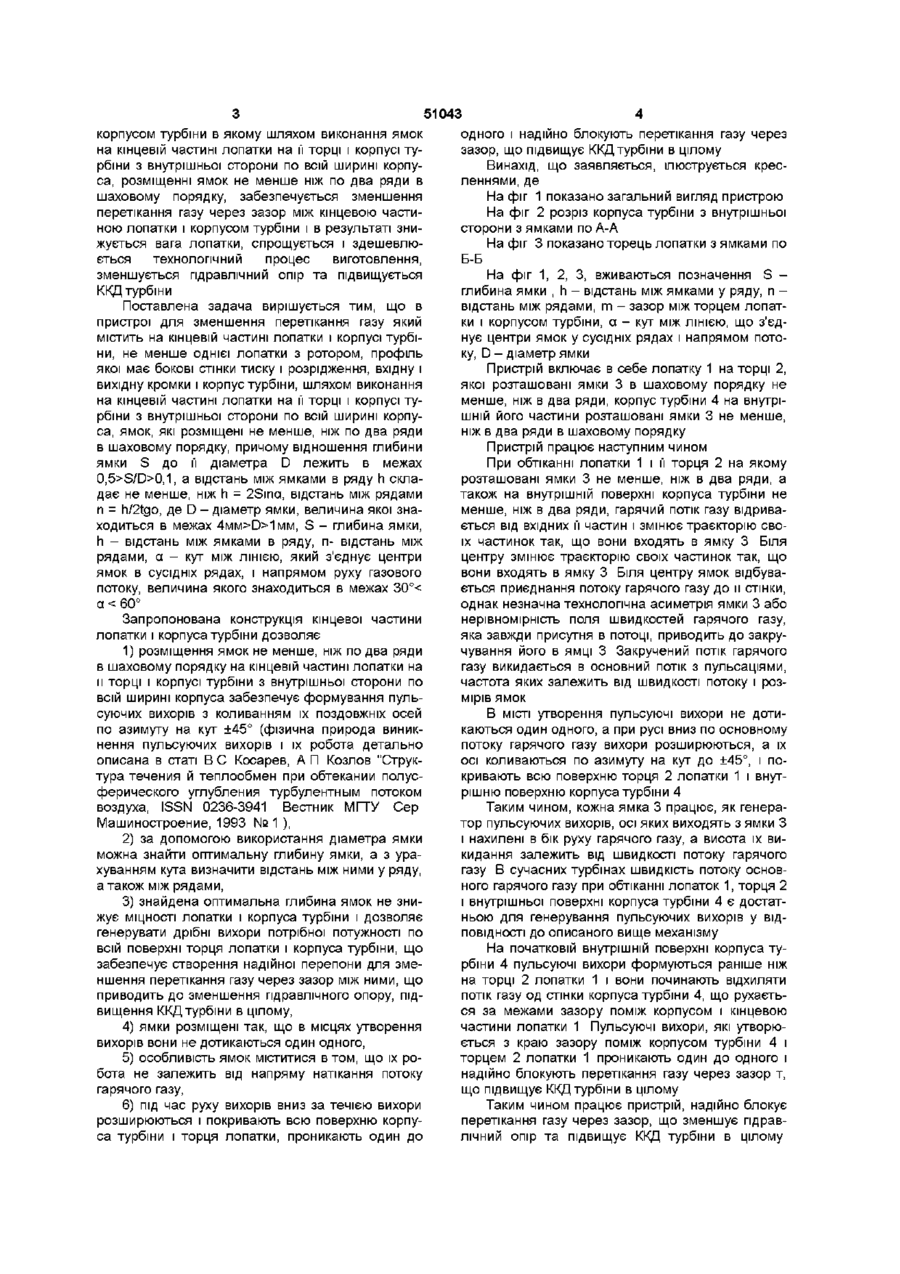

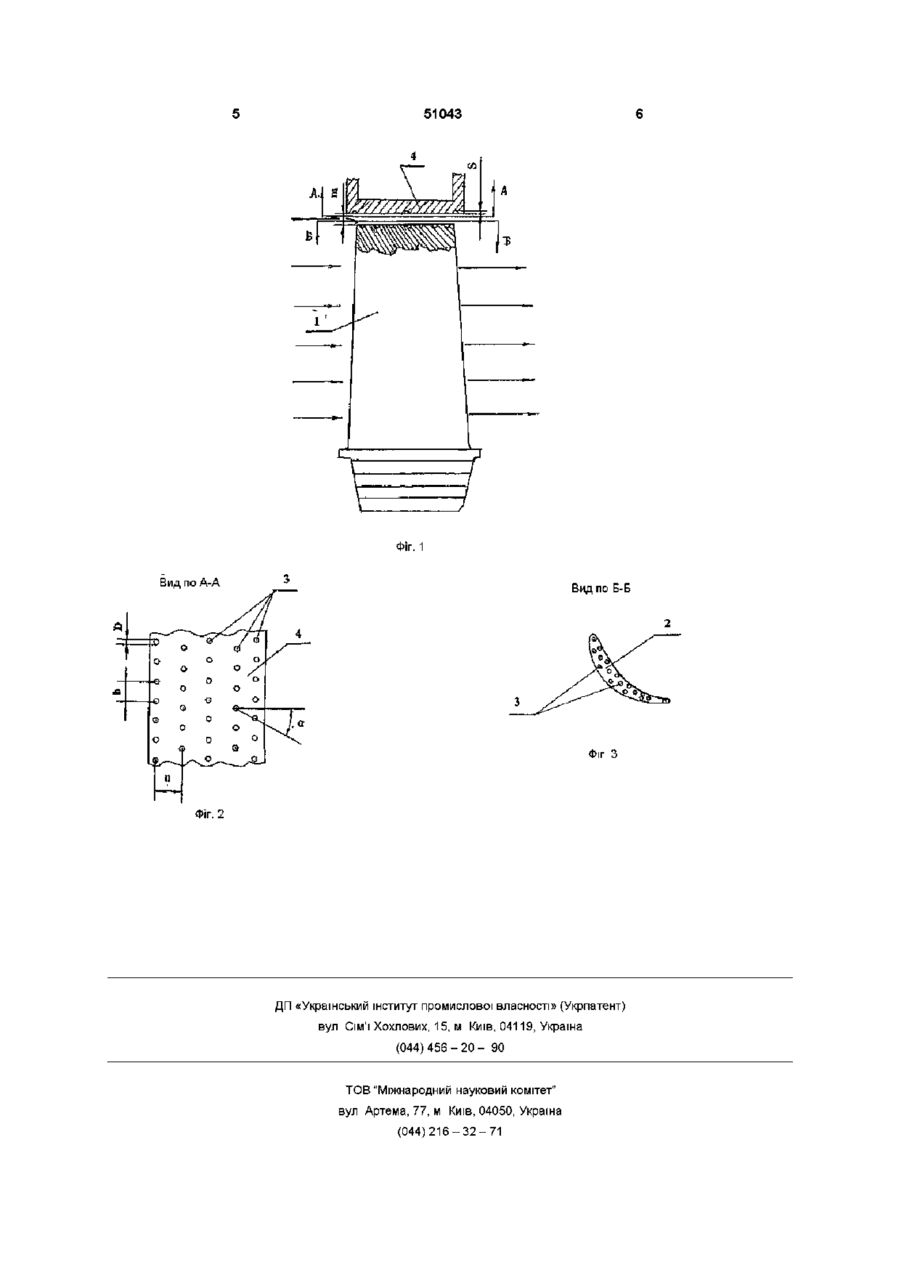

Кінцева частина лопатки і корпус турбіни, яка містить не менше однієї лопатки з ротором, профіль якої має бокові стінки тиску і розрідження, вхідну і вихідну кромки і корпус турбіни, яка відрізняється тим, що на кінцевій частині лопатки на її торці і корпусі турбіни з внутрішнього боку по всій ширині корпуса виконані ямки, які розміщені не менше, ніж по два ряди в шаховому порядку, причому відношення глибини ямки S до и діаметра D лежить в межах 0,5>S/D>0,1, а відстань між ямками в ряду h складає не менше ніж h=2Sina, відстань між рядами n=h/(2tga), де D - діаметр ямки, величина якої знаходиться в межах 4MM>D>1 MM, S - глибина ямки, h - відстань між ямками в ряду, п - відстань між рядами, a - кут між ЛІНІЄЮ, яка з'єднує центри ямок в сусідніх рядах, і напрямом руху газового потоку, величина якого знаходиться в межах 30°< a
ДивитисяДодаткова інформація
Назва патенту англійськоюEnd part of blade and housing of turbine
Автори англійськоюKhalatov Artem Artemovych, Varhanov Ivan Stepanovych, Khalatov Serhii Artemovych
Назва патенту російськоюКонцевая часть лопатки и корпус турбины
Автори російськоюХалатов Артем Артемович, Варганов Иван Степанович, Халатов Сергей Артемович
МПК / Мітки
МПК: F01D 5/18
Мітки: корпус, кінцева, лопатки, частина, турбіни
