Бурильна колона

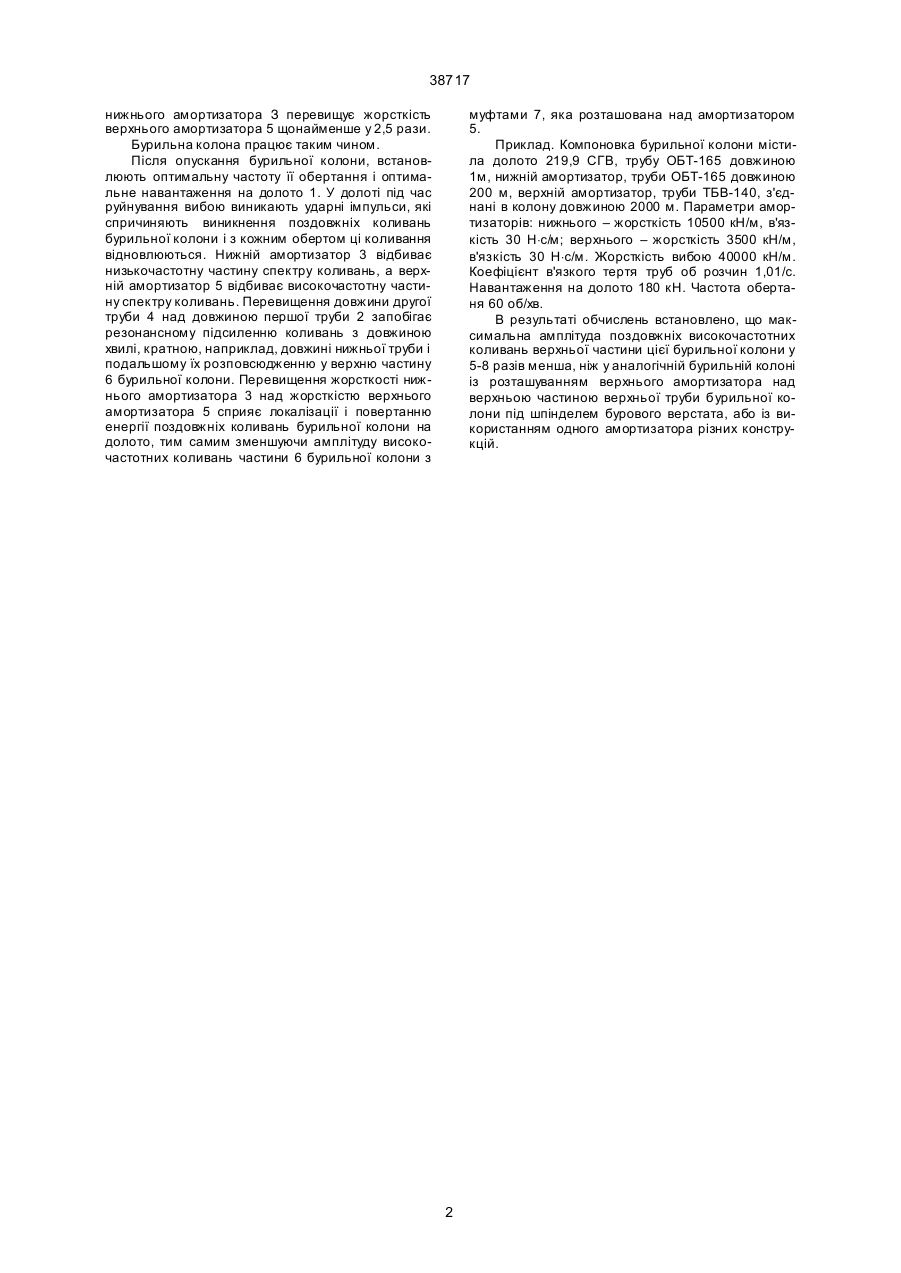

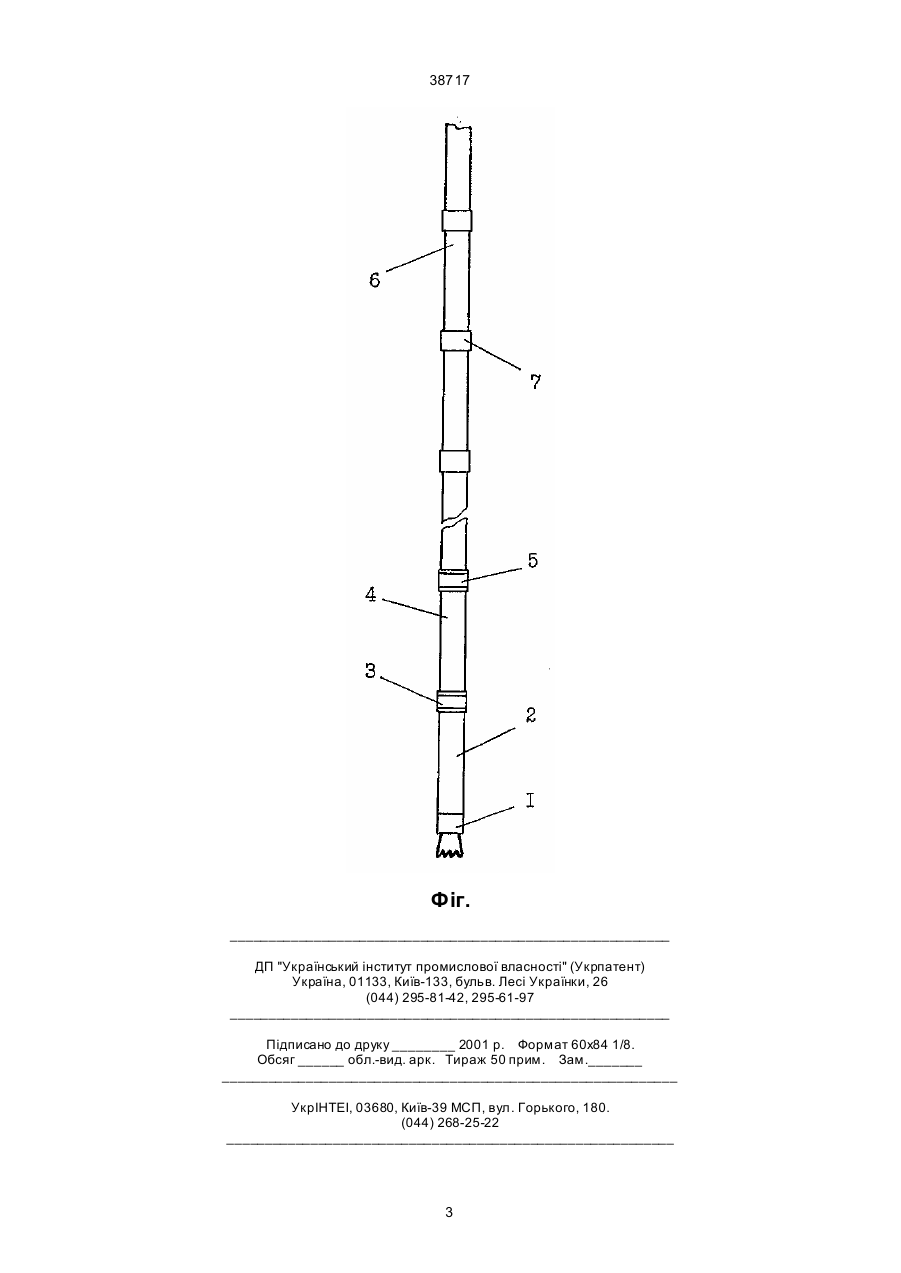

Бурильна колона, що містить бурильні труби і 38717 нижнього амортизатора З перевищує жорсткість верхнього амортизатора 5 щонайменше у 2,5 рази. Бурильна колона працює таким чином. Після опускання бурильної колони, встановлюють оптимальну частоту її обертання і оптимальне навантаження на долото 1. У долоті під час руйнування вибою виникають ударні імпульси, які спричиняють виникнення поздовжніх коливань бурильної колони і з кожним обертом ці коливання відновлюються. Нижній амортизатор 3 відбиває низькочастотну частину спектру коливань, а верхній амортизатор 5 відбиває високочастотну частину спектру коливань. Перевищення довжини другої труби 4 над довжиною першої труби 2 запобігає резонансному підсиленню коливань з довжиною хвилі, кратною, наприклад, довжині нижньої труби і подальшому їх розповсюдженню у верхню частину 6 бурильної колони. Перевищення жорсткості нижнього амортизатора 3 над жорсткістю верхнього амортизатора 5 сприяє локалізації і повертанню енергії поздовжніх коливань бурильної колони на долото, тим самим зменшуючи амплітуду високочастотних коливань частини 6 бурильної колони з муфтами 7, яка розташована над амортизатором 5. Приклад. Компоновка бурильної колони містила долото 219,9 СГВ, трубу ОБТ-165 довжиною 1м, нижній амортизатор, труби ОБТ-165 довжиною 200 м, верхній амортизатор, труби ТБВ-140, з'єднані в колону довжиною 2000 м. Параметри амортизаторів: нижнього – жорсткість 10500 кН/м, в'язкість 30 Н×с/м; верхнього – жорсткість 3500 кН/м, в'язкість 30 Н×с/м. Жорсткість вибою 40000 кН/м. Коефіцієнт в'язкого тертя труб об розчин 1,01/с. Навантаження на долото 180 кН. Частота обертаня 60 об/хв. В результаті обчислень встановлено, що максимальна амплітуда поздовжніх високочастотних коливань верхньої частини цієї бурильної колони у 5-8 разів менша, ніж у аналогічній бурильній колоні із розташуванням верхнього амортизатора над верхньою частиною верхньої труби бурильної колони під шпінделем бурового верстата, або із використанням одного амортизатора різних конструкцій. 2 38717 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
