Блочна автозаправна станція

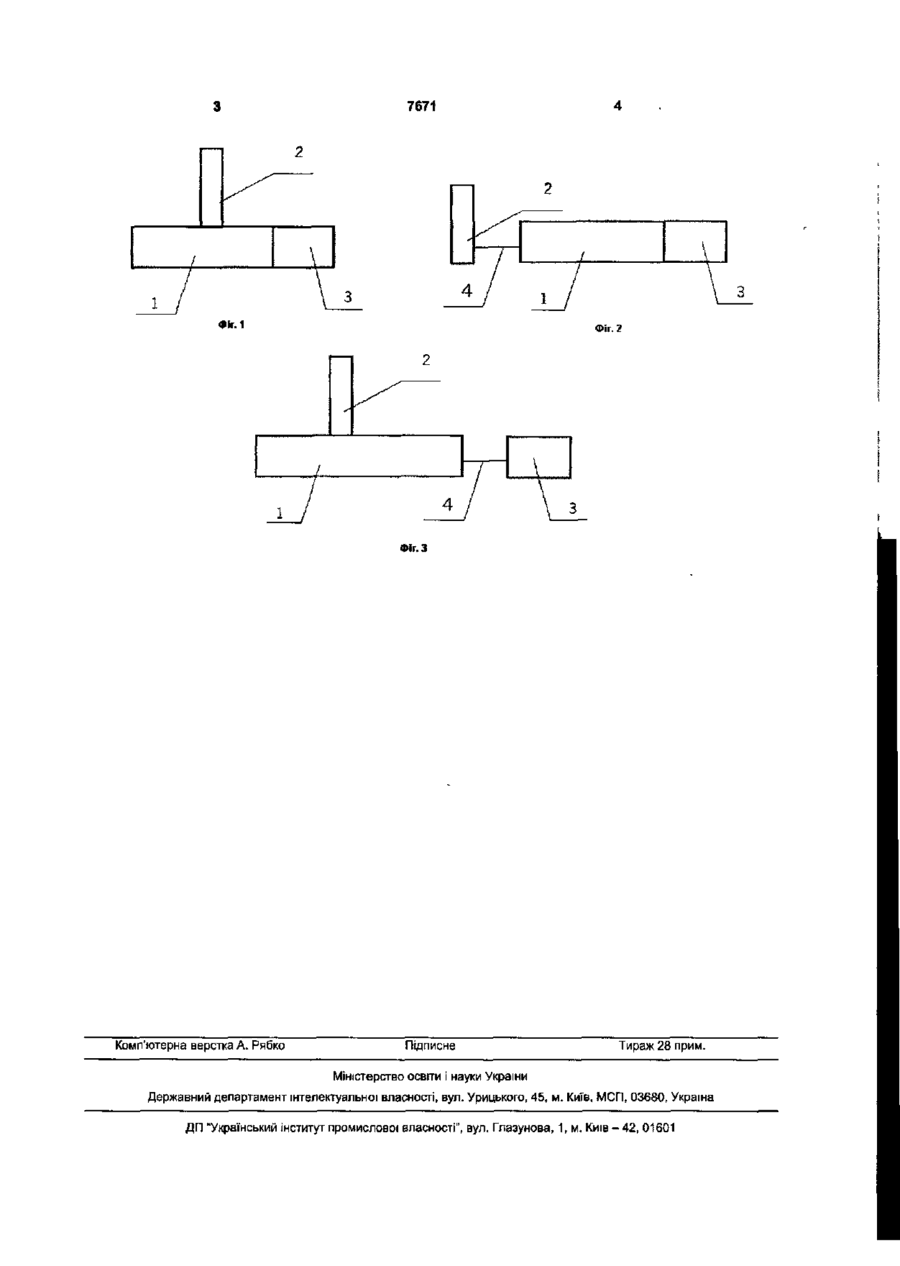

Блочна автозаправна станція, що містить блок збереження нафтопродуктів, блок видачі нафтопродуктів і блок зливу нафтопродуктів, яка відрізняється тим, що блок видачі нафтопродуктів розташований біля блока збереження нафтопродуктів на відстані не більше 5 метрів. Корисна модель відноситься до пристроїв для обслуговування транспортних засобів, а саме для подачі рідкого палива до транспортних засобів. Відома автозаправна станція [патент України №8067А - прототип], яка містить блок збереження нафтопродуктів, блок видачі нафтопродуктів і блок зливу нафтопродуктів. Недоліком даної корисної моделі є велика займана площа забудови В основу корисної моделі покладена задача створити таку блочну автозаправну станцію, яка за рахунок своїх конструктивних особливостей дозволила б зменшити займану площу. Дана задача, досягається тим, що в блочної автозаправної станції, яка містить блок збереження нафтопродуктів, блок видачі нафтопродуктів і блок зливу нафтопродуктів, причому блок вццачі нафтопродуктів розташований біля блоку збереження нафтопродуктів на відстані не більш 5 метрів. На відміну від прототипу, у якому блок видачі нафтопродуктів розташований відносно блоку збереження нафтопродуктів на відстані, що б вибухонебезпечна зона, що утвориться навколо блоку видачі нафтопродуктів і вибухонебезпечна зона, що утвориться навколо блоку збереження нафтопродуктів не перетиналися, що приводить до збільшення займаної площі всієї заправної станції, у запропонованому винаході розташування блоку видачі нафтопродуктів біля блоку збереження нафтопродуктів на відстані не більш 5 метрів, дозволяє сполучити в плані блок видачі нафтопродуктів у вибухонебезпечній зоні блоку збереження нафтопродуктів з дотриманням норм попарної безпеки, що значно зменшує площу забудови заправної станції. На Фіг.1 зображена принципова схема блочної автозаправної' станції, на Фіг.2 - розташування блоку видачі нафтопродуктів з боку, на Фіг.З - розташування блоку зливу нафтопродуктів окремо від блоку збереження нафтопродуктів. Блочна автозаправна станція складається з блоку збереження нафтопродуктів 1, блоку видачі нафтопродуктів 2 І блоки зливу нафтопродуктів З, яки з'єднаються трубопроводами 4. Блокова автозаправна станція працює таким чином. Заправлення блоку збереження нафтопродуктів 1 здійснюються через блок зливу нафтопродуктів 3. Нафтопродукти з блоку збереження 1 надходжу до споживача через блок видачі нафтопродуктів 2. Блок збереження нафтопродуктів може бути одне чи багато резервуарним, причому резервуари можуть розташовуватися як уздовж так і поперек руху транспорту, який заправляється, також резервуари можуть бути односекційними так і багато секційними, у залежності від умов і призначення станції. Блок зливу нафтопродуктів може розташовуватися як безпосередньо в блоці збереження нафтопродуктів, так і в спеціальному приймачі, розташованому за межами блоку збереження нафтопродуктів. Використання корисної моделі, що заявляється, дозволяє скоротити площу, займану автозаправною станцією, тим самим дає можливість установки автозаправної станції такого типу в місцях, де установка автозаправної станції була неможлива через обмеження по займаній площі, а також не дотриманням розривів від навколишньої забудови, але установка була необхідна по технологічній необхідності.
