Система зупинки відцентрових нагнітачів компресорної станції
Номер патенту: 7968
Опубліковано: 15.07.2005
Формула / Реферат
Система зупинки групи відцентрових нагнітачів компресорної станції, що містить крани, зворотні клапани, гідропневмоагрегат, з'єднані трубопроводами, яка відрізняється тим, що система постачена газозбірником і газорозподільною станцією.
Текст

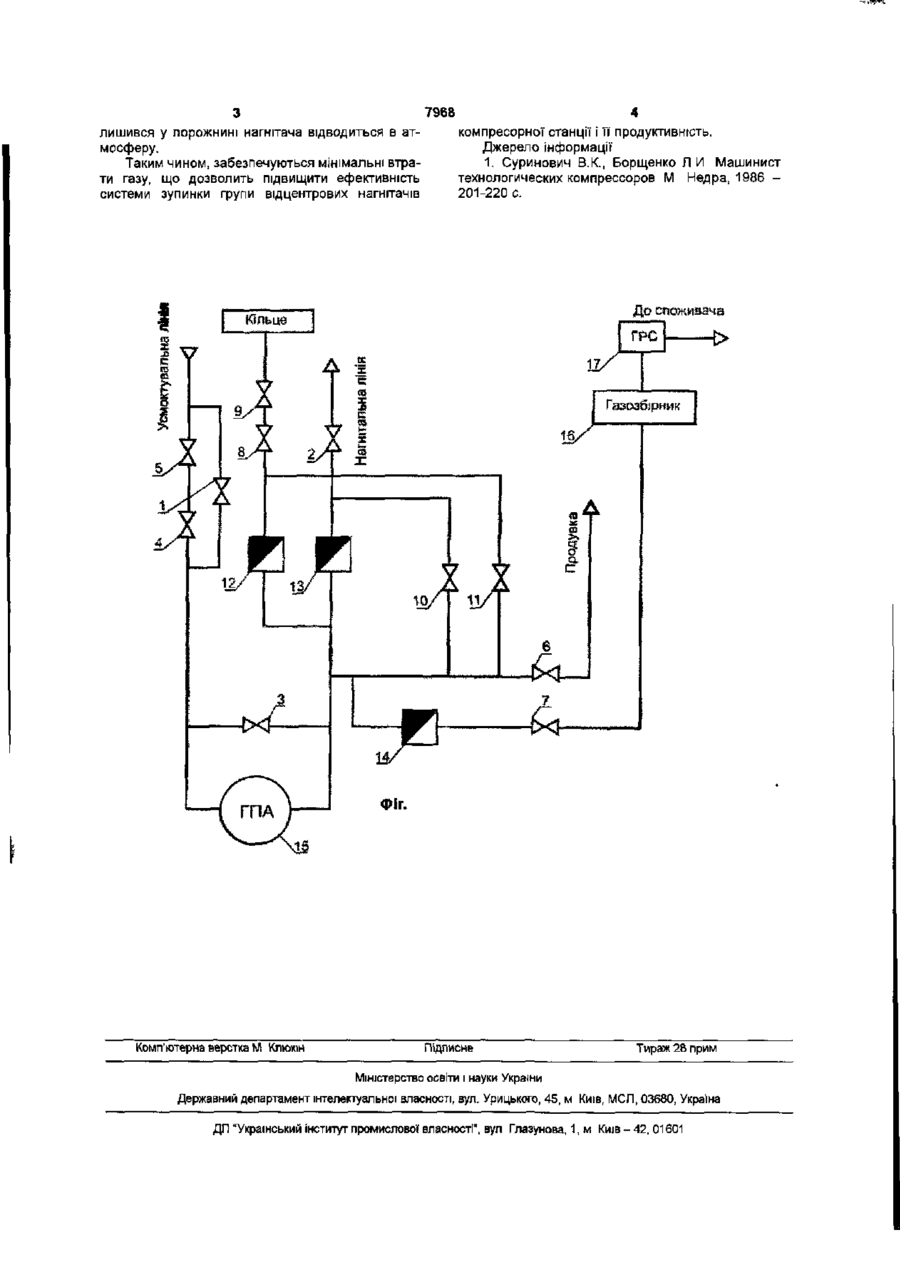

Система зупинки групи відцентрових нагнітачів компресорної станції, що містить крани, зворотні клапани, пдропневмоагрегат, з'єднані трубопроводами, яка відрізняється тим, що система постачена газозбірником і газорозподільною станцією Застосування газозбірника і газорозподільної станції, дозволить підвищити ефективність системи зупинки групи відцентрових нагнітачів компресорної станції і її продуктивність Сутність винаходу пояснюється ілюстративним матеріалом (див Ф і г ) , на якому зображена система зупинки групи відцентрових нагнітачів компресорної станції, що містить крани 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, зворотні клапани 12, 13, 14, гидропневмоагрегат (ПІА) 15, газозбірник 16, газорозподільну станцію (ГРС) 17, з'єднані трубопроводами Система зупинки групи відцентрових нагнітачів компресорної станції працює наступним чином Нормальна зупинка групи відцентрових нагнітачів компресорної станції характеризується обов'язковим виводом працюючої групи відцентрових нагнітачів на рециркуляційне кільце, поступовим розвантаженням ГПА 15 і відключенням його технологічних комунікацій (при виводі групи в ремонт, для профілактичних оглядів) При цьому відбувається закриття крана 4, відкриття крана 3, закриття крана 1 і 2, відкриття крана 7, таким чином, розвантажується ГПА 15 Крани 6, 8, 10, 11 у момент нормальної зупинки відключені, а крани 5 і 9 є з ручним керуванням і призначені для зупинки групи відцентрових нагнітачів у випадку несправності автоматики кранів 4 і 8 Зворотні клапани 12, 13, 14 перешкоджають ВІДВОДОВІ газу в зворотний бік Після відкриття крана 7 і відключення ГПА 15 газ відводиться крізь кран 3, зворотний клапан 14 і кран 7 у газозбірник 16, і потім через газорозподільну станцію 17 спрямовується до споживача Після ТОГО, ЯК різниця тисків досягне 3 кг/м 2 , кран 7 закривається, відкривається кран 6, і газ, що за 00 о 7968 лишився у порожнині нагнітача відводиться в атмосферу. Таким чином, забезпечуються мінімальні втрати газу, що дозволить підвищити ефективність системи зупинки групи відцентрових нагнітачів компресорної станції і її продуктивність. Джерело інформації 1. Суринович В.К., Борщенко Л И Машинист технологических компрессоров М Недра, 1986 201-220 С. До споживача Комп'ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український Інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for shutoff of centrifugal superchargers of a compressor station
Автори англійськоюBaranych Yulia Viktorivna
Назва патенту російськоюСистема остановки центробежных нагнетателей компрессорной станции
Автори російськоюБаранич Юлия Викторовна
МПК / Мітки
МПК: F04B 41/00
Мітки: зупинки, система, нагнітачів, станції, відцентрових, компресорної
Код посилання
<a href="https://ua.patents.su/2-7968-sistema-zupinki-vidcentrovikh-nagnitachiv-kompresorno-stanci.html" target="_blank" rel="follow" title="База патентів України">Система зупинки відцентрових нагнітачів компресорної станції</a>
