Цанговий патрон

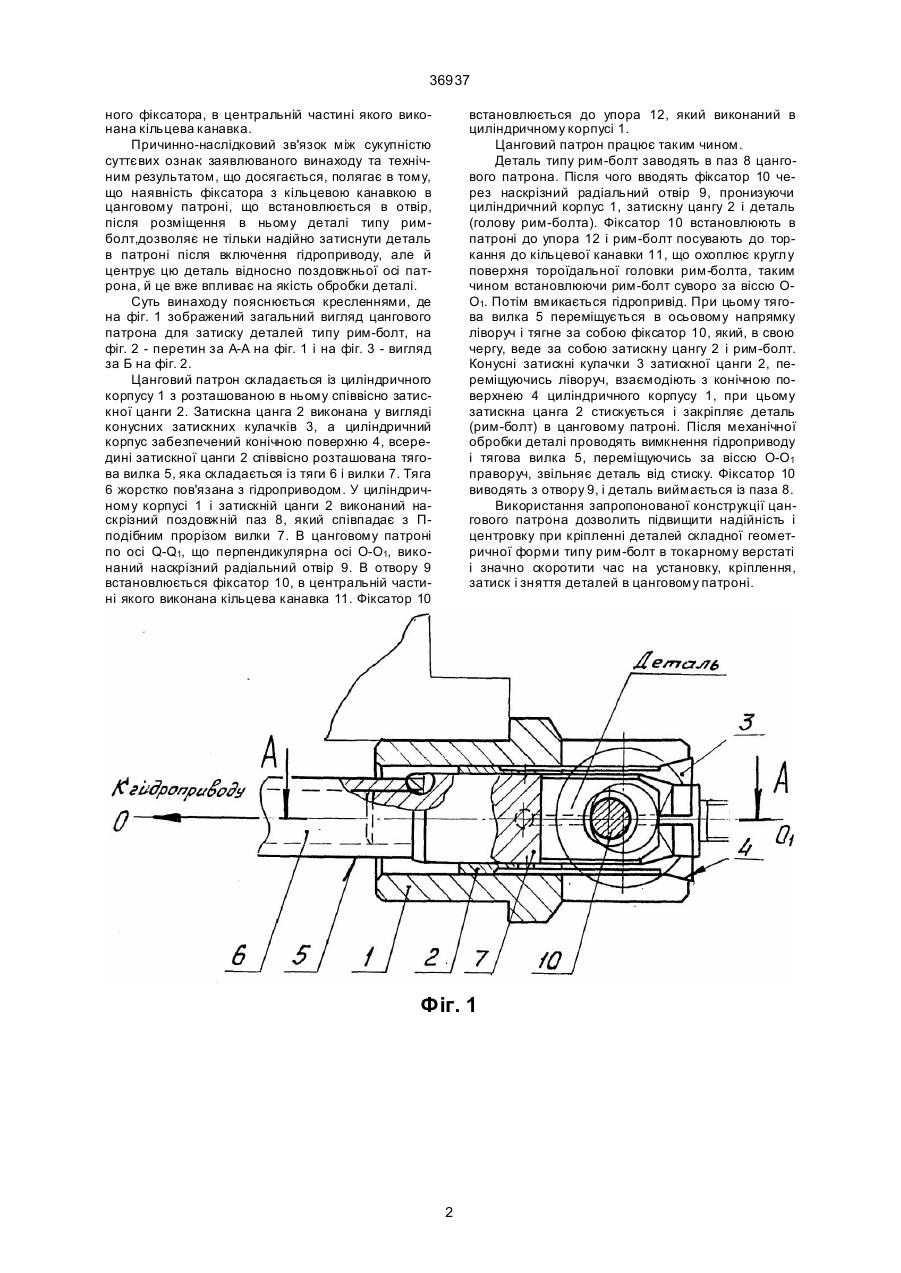

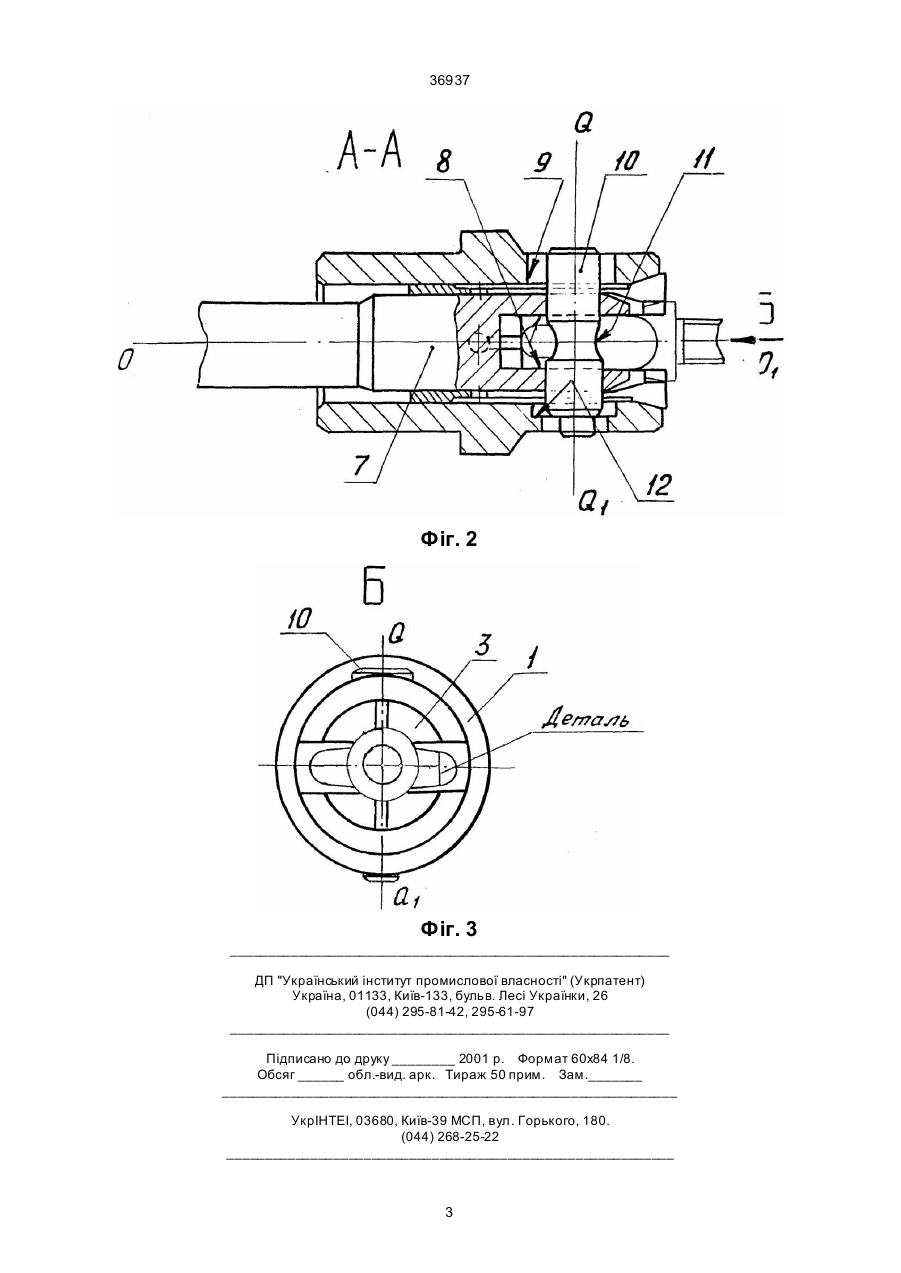

Цанговий патрон, який містить циліндричний корпус із внутрішньою конічною поверхнею, співвісно розташовану в ньому затискну цангу, що виконана у вигляді конусних затискних кулачків, з мож 36937 ного фіксатора, в центральній частині якого виконана кільцева канавка. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак заявлюваного винаходу та технічним результатом, що досягається, полягає в тому, що наявність фіксатора з кільцевою канавкою в цанговому патроні, що встановлюється в отвір, після розміщення в ньому деталі типу римболт,дозволяє не тільки надійно затиснути деталь в патроні після включення гідроприводу, але й центрує цю деталь відносно поздовжньої осі патрона, й це вже впливає на якість обробки деталі. Суть винаходу пояснюється кресленнями, де на фіг. 1 зображений загальний вигляд цангового патрона для затиску деталей типу рим-болт, на фіг. 2 - перетин за А-А на фіг. 1 і на фіг. 3 - вигляд за Б на фіг. 2. Цанговий патрон складається із циліндричного корпусу 1 з розташованою в ньому співвісно затискної цанги 2. Затискна цанга 2 виконана у вигляді конусних затискних кулачків 3, а циліндричний корпус забезпечений конічною поверхню 4, всередині затискної цанги 2 співвісно розташована тягова вилка 5, яка складається із тяги 6 і вилки 7. Тяга 6 жорстко пов'язана з гідроприводом. У циліндричному корпусі 1 і затискній цанги 2 виконаний наскрізний поздовжній паз 8, який співпадає з Пподібним прорізом вилки 7. В цанговому патроні по осі Q-Q1, що перпендикулярна осі О-О1, виконаний наскрізний радіальний отвір 9. В отвору 9 встановлюється фіксатор 10, в центральній частині якого виконана кільцева канавка 11. Фіксатор 10 встановлюється до упора 12, який виконаний в циліндричному корпусі 1. Цанговий патрон працює таким чином. Деталь типу рим-болт заводять в паз 8 цангового патрона. Після чого вводять фіксатор 10 через наскрізний радіальний отвір 9, пронизуючи циліндричний корпус 1, затискну цангу 2 і деталь (голову рим-болта). Фіксатор 10 встановлюють в патроні до упора 12 і рим-болт посувають до торкання до кільцевої канавки 11, що охоплює круглу поверхня тороїдальної головки рим-болта, таким чином встановлюючи рим-болт суворо за віссю ОО1. Потім вмикається гідропривід. При цьому тягова вилка 5 переміщується в осьовому напрямку ліворуч і тягне за собою фіксатор 10, який, в свою чергу, веде за собою затискну цангу 2 і рим-болт. Конусні затискні кулачки 3 затискної цанги 2, переміщуючись ліворуч, взаємодіють з конічною поверхнею 4 циліндричного корпусу 1, при цьому затискна цанга 2 стискується і закріпляє деталь (рим-болт) в цанговому патроні. Після механічної обробки деталі проводять вимкнення гідроприводу і тягова вилка 5, переміщуючись за віссю О-О1 праворуч, звільняє деталь від стиску. Фіксатор 10 виводять з отвору 9, і деталь виймається із паза 8. Використання запропонованої конструкції цангового патрона дозволить підвищити надійність і центровку при кріпленні деталей складної геометричної форми типу рим-болт в токарному верстаті і значно скоротити час на установку, кріплення, затиск і зняття деталей в цанговому патроні. Фіг. 1 2 36937 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
