Електролічильник

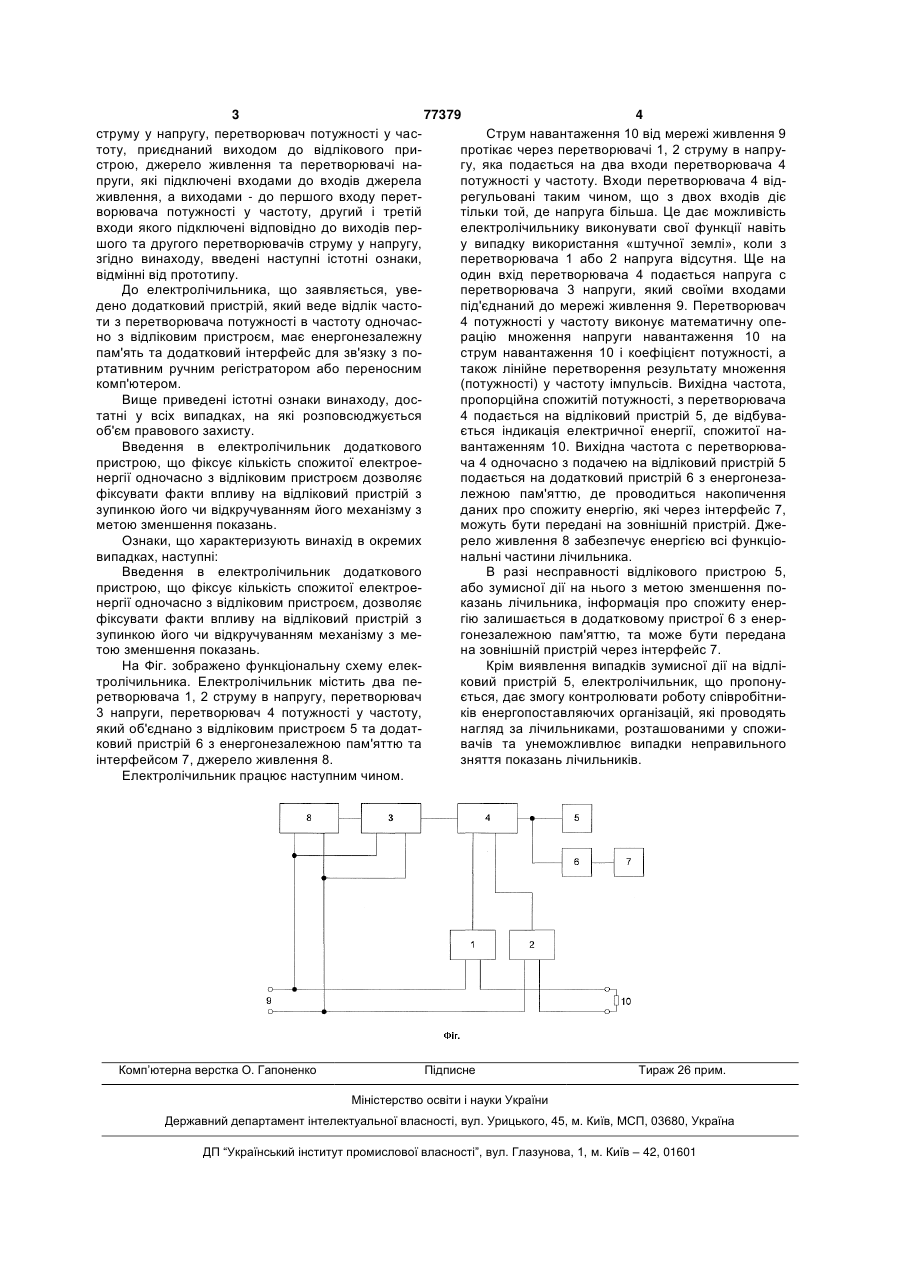

Електролічильник, що містить два перетворювачі струму у напругу, перетворювач потужності у частоту, вихід якого приєднаний до відлікового пристрою, джерело живлення та перетворювач напруги, входи якого підключені до входів мережі живлення, а вихід - до першого входу перетворювача потужності у частоту, другий і третій входи якого підключені до виходів відповідно першого та другого перетворювачів струму у напругу, який відрізняється тим, що в нього додатково введені пристрій з енергонезалежною пам'яттю, вхід якого підключений до виходу перетворювача потужності у частоту, та інтерфейс, підключений входом до виходу пристрою з енергонезалежною пам'яттю. Винахід, що пропонується, належить до галузі електроприладобудування, зокрема до електровимірювальної техніки, і може бути використаний для вимірювання електричної енергії, яка споживається. Відомий цифровий електронний лічильник електроенергії за авторським свідоцтвом СРСР №868593, м.кл. G01R11\48, опубл. 30.09.81. Цей лічильник, як і той, що заявляється, містить перетворювач напруги у частоту, на вхід якого подається напруга, пропорційна напрузі навантаження, та напруга, пропорційна струму навантаження. Цей лічильник громіздкий, бо має двоканальну побудову, і не має достатньої точності через необхідність забезпечення повної ідентичності обох каналів. Найближчим за сукупністю ознак до пропонованого електролічильника є лічильник ват-годин за деклараційним патентом України №53596, м.кл. G01R11\32, опубл. 15.01.03. Відомий лічильник, як і той що заявляється, має перетворювачі струму у напругу, перетворювач потужності у частоту, відліковий пристрій, джерело живлення та перетворювач напруги. На відміну від пропонованого відомий лічильник містить також два магнітозв'язаних LC контури, через які джерело живлення приєднано до мережі. Відомий лічильник має недостатній захист від крадіжок електроенергії, бо у ньому не передбачено фіксації факту впливу на відліковий пристрій, коли він зупиняється або відкручується в напрямку зменшення показань. В основу винаходу поставлена задача створити такий електролічильник, у якому уведення додаткового пристрою, який веде відлік частоти з перетворювача потужності в частоту одночасно з відліковим пристроєм з відповідними зв'язками дозволило б отримати через додатковий інтерфейс інформацію про спожиту електроенергію з додаткового пристрою та порівнявши її з інформацією про спожиту електроенергію, зафіксовану відліковим пристроєм, виявити факт впливу на лічильник. Крім цього додатково підвищуються функціональні можливості лічильника: - скорочується час зняття показань лічильника порівняно з традиційним ручним способом; - виключається фактор суб'єктивної помилки при знятті показань через неуважність виконавця; - зняття показань автоматично забезпечується часовою міткою, що дає можливість контролювати маршрут і час роботи інспектора. Поставлена задача вирішується тим, що в електролічильник, який містить перетворювачі (19) UA (11) 77379 (13) C2 (21) a200606628 (22) 14.06.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. №11, 2006р. (72) Кур'янов Олександр Михайлович, Радченко Юрій Миколайович, Ковінько Микола Михайлович, Салун Едуард В'ячеславович (73) ДЕРЖАВНЕ НАУКОВО-ВИРОБНИЧЕ ПІДПРИЄМСТВО "ОБ'ЄДНАННЯ КОМУНАР" (56) UA 53596 A, 15.01.2003 UA 74277 C, 15.08.2005 SU 868593, 30.09.1981 SU 1689860 A1, 07.11.1991 SU 1647442 A1, 07.05.1991 GB 2158953 A, 20.11.1985 EP 0085769 B1, 17.04.1985 3 77379 4 струму у напругу, перетворювач потужності у часСтрум навантаження 10 від мережі живлення 9 тоту, приєднаний виходом до відлікового припротікає через перетворювачі 1, 2 струму в напрустрою, джерело живлення та перетворювачі нагу, яка подається на два входи перетворювача 4 пруги, які підключені входами до входів джерела потужності у частоту. Входи перетворювача 4 відживлення, а виходами - до першого входу перетрегульовані таким чином, що з двох входів діє ворювача потужності у частоту, другий і третій тільки той, де напруга більша. Це дає можливість входи якого підключені відповідно до виходів перелектролічильнику виконувати свої функції навіть шого та другого перетворювачів струму у напругу, у випадку використання «штучної землі», коли з згідно винаходу, введені наступні істотні ознаки, перетворювача 1 або 2 напруга відсутня. Ще на відмінні від прототипу. один вхід перетворювача 4 подається напруга с До електролічильника, що заявляється, увеперетворювача 3 напруги, який своїми входами дено додатковий пристрій, який веде відлік частопід'єднаний до мережі живлення 9. Перетворювач ти з перетворювача потужності в частоту одночас4 потужності у частоту виконує математичну опено з відліковим пристроєм, має енергонезалежну рацію множення напруги навантаження 10 на пам'ять та додатковий інтерфейс для зв'язку з пострум навантаження 10 і коефіцієнт потужності, а ртативним ручним регістратором або переносним також лінійне перетворення результату множення комп'ютером. (потужності) у частоту імпульсів. Вихідна частота, Вище приведені істотні ознаки винаходу, доспропорційна спожитій потужності, з перетворювача татні у всіх випадках, на які розповсюджується 4 подається на відліковий пристрій 5, де відбуваоб'єм правового захисту. ється індикація електричної енергії, спожитої наВведення в електролічильник додаткового вантаженням 10. Вихідна частота с перетворювапристрою, що фіксує кількість спожитої електроеча 4 одночасно з подачею на відліковий пристрій 5 нергії одночасно з відліковим пристроєм дозволяє подається на додатковий пристрій 6 з енергонезафіксувати факти впливу на відліковий пристрій з лежною пам'яттю, де проводиться накопичення зупинкою його чи відкручуванням його механізму з даних про спожиту енергію, які через інтерфейс 7, метою зменшення показань. можуть бути передані на зовнішній пристрій. ДжеОзнаки, що характеризують винахід в окремих рело живлення 8 забезпечує енергією всі функціовипадках, наступні: нальні частини лічильника. Введення в електролічильник додаткового В разі несправності відлікового пристрою 5, пристрою, що фіксує кількість спожитої електроеабо зумисної дії на нього з метою зменшення понергії одночасно з відліковим пристроєм, дозволяє казань лічильника, інформація про спожиту енерфіксувати факти впливу на відліковий пристрій з гію залишається в додатковому пристрої 6 з енерзупинкою його чи відкручуванням механізму з мегонезалежною пам'яттю, та може бути передана тою зменшення показань. на зовнішній пристрій через інтерфейс 7. На Фіг. зображено функціональну схему елекКрім виявлення випадків зумисної дії на відлітролічильника. Електролічильник містить два пековий пристрій 5, електролічильник, що пропонуретворювача 1, 2 струму в напругу, перетворювач ється, дає змогу контролювати роботу співробітни3 напруги, перетворювач 4 потужності у частоту, ків енергопоставляючих організацій, які проводять який об'єднано з відліковим пристроєм 5 та додатнагляд за лічильниками, розташованими у спожиковий пристрій 6 з енергонезалежною пам'яттю та вачів та унеможливлює випадки неправильного інтерфейсом 7, джерело живлення 8. зняття показань лічильників. Електролічильник працює наступним чином. Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
