Спосіб забезпечення санкціонованого доступу до фільтра очищення речовини-носія трубопроводу

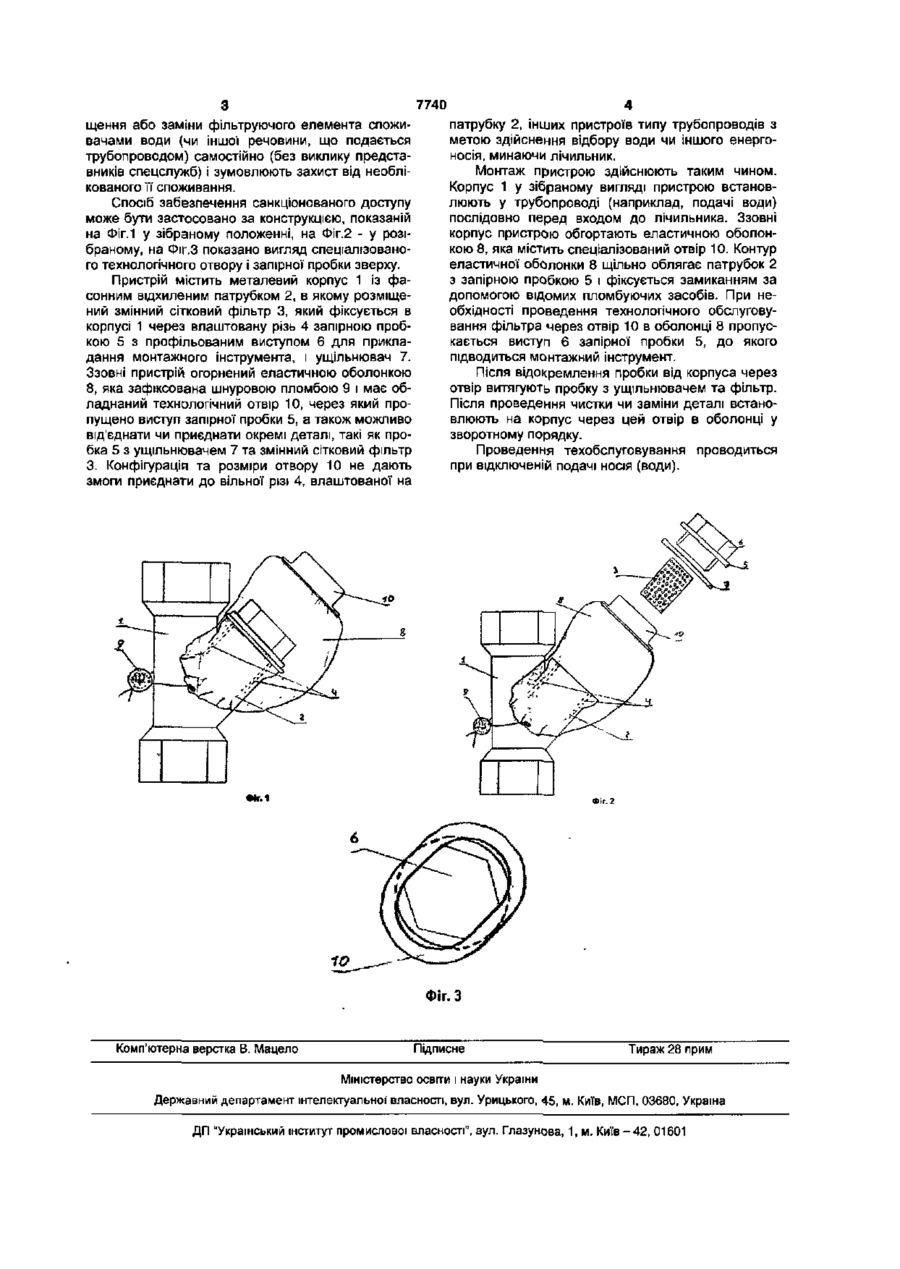

Спосіб забезпечення санкціонованого доступу до фільтра очищення речовини-носія трубопроводу, що включає зовнішнє тросове пломбування зафіксованої у патрубку з сітковим фільтром за нарізним з'єднанням запірної пробки, який відрізняється тим, що патрубок з сітковим фільтром і запірною пробкою обгортають еластичною оболонкою, обладнаною спеціалізованим технологічним отвором, форма і розміри якого забезпечують можливість проведення через нього запірної пробки, сіткового фільтра, монтажного інструмента і протидію проведенню трубопроводу, після чого здійснюють стягування еластичної оболонки шнуром пломби і пломбування. Корисна модель стосується забезпечення контролю та достовірності показів різноманітних лічильників використання речовин, наприклад, води у побутовому середовищі з одночасною її фільтрацією від нерозчинних механічних домішок. Широко відомим є спосіб встановлення лічильників обліку споживання води, при якому у трубопровід перед входом у прилад монтується пристрій для грубого очищення води, у якого фільтруючим елементом є сітка, яка забезпечує затримку крупних завислих механічних часток, піску, іржі, суспензій тощо [ГОСТ 12.2.063-81 "Арматура промышленная трубопроводная"]. Під час експлуатації фільтр забивається затриманими частками і природньо потребує очистки чи заміни, для чого в пристрої влаштовано запірну пробку із шестигранним гайкоподібним виступом для прикладання монтажного ключа, яка за допомогою різі фіксує фільтруючий елемент та герметизує трубопровід. Відкручування цієї пробки і вивільнення різі дає можливість під'єднати інший трубопровід і здійснити відбір води, минаючи лічильник. Для запобігання цьому явищу є можливість застосування засобів зовнішнього пломбування як, наприклад, відомого способу зовнішнього тросового пломбування, який перешкоджає відкручуванню пробки [патент №4433 "Пломба та спосіб її навішування", G09F3/00, Офіційний бюлетень "Промислова власність" №6-1, 1994]. Проте, це зумовлює необхідність присутності при виконанні згаданих регламентних робіт представника відповідної слу жби, а відтак повторного пломбування і т.п., що призводить до додаткових експлуатаційних витрат та інших незручностей. В основу корисної моделі поставлено завдання запропонувати надійну процедуру обслуговування фільтруючих елементів пристрою очистки з одночасним забезпечуванням від необл І кованого відбору (для споживання) води. Поставлене завдання вирішується тим, що у способі забезпечення санкціонованого доступу до фільтра очищення речовини-носія трубопроводу, який включає зовнішнє тросове пломбування зафіксованої' у патрубку з сітковим фільтром за різьовим з'єднанням запірної пробки, згідно з корисною моделлю, патрубок з сітковим фільтром і запірною пробкою обгортають еластичною оболонкою, обладнаною спеціалізованим технологічним отвором, форма і розміри якого забезпечують можливість проведення через нього запірної пробки, сіточного фільтру, монтажного Інструмента і протидію проведення трубопроводу, після чого здійснюють стягування еластичної оболонки шнуром пломби і пломбування. Зазначені ознаки дають можливість провести монтажний інструмент, наприклад, розвідний гайковий ключ, через отвір та здійснити необхідні переміщення через нього запірної пробки із ущільнювачем та змінного сіточного фільтра, унеможливлюючи при цьому приєднання інших елементів до відкритої різі корпуса пристрою. Ознаки корисної моделі створюють умови для спрощеного періодичного профілактичного очи (21)20041007978 (22)01.10.2004 (24)15.07.2005 (46) 15.07.2005, Бюл. № 7, 2005 р. (72) Чупило Олег Володимирович (73) Чупило Олег Володимирович 7740 щення або заміни фільтруючого елемента споживачами води (чи іншої речовини, що подається трубопроводом) самостійно (без виклику представників спецслужб) і зумовлюють захист від необлікованого її споживання. Спосіб забезпечення санкціонованого доступу може бути застосовано за конструкцією, показаній на Фіг.1 у зібраному положенні, на Фіг.2 - у розібраному, на ФІҐ.З показано вигляд спеціалізованого технологічного отвору і запірної пробки зверху. Пристрій містить металевий корпус 1 із фасонним відхиленим патрубком 2, в якому розміщений змінний сітковий фільтр 3, який фіксується в корпусі 1 через влаштовану різь 4 запірною пробкою 5 з профільованим виступом 6 для прикладання монтажного інструмента, і ущільнювач 7. Ззовні пристрій огорнений еластичною оболонкою 8, яка зафіксована шнуровою пломбою 9 і має обладнаний технологічний отвір 10, через який пропущено виступ запірної пробки 5, а також можливо від'єднати чи приєднати окремі деталі, такі як пробка 5 з ущільнювачем 7 та змінний сітковий фільтр 3. Конфігурація та розміри отвору 10 не дають змоги приєднати до вільної різі 4, влаштованої на патрубку 2, інших пристроїв типу трубопроводів з метою здійснення відбору води чи іншого енергоносія, минаючи лічильник. Монтаж пристрою здійснюють таким чином. Корпус 1 у зібраному вигляді пристрою встановлюють у трубопроводі (наприклад, подачі води) послідовно перед входом до лічильника. Ззовні корпус пристрою обгортають еластичною оболонкою 8, яка містить спеціалізований отвір 10. Контур еластичної оболонки 8 щільно облягає патрубок 2 з запірною пробкою 5 і фіксується замиканням за допомогою відомих пломбуючих засобів. При необхідності проведення технологічного обслуговування фільтра через отвір 10 в оболонці 8 пропускається виступ 6 запірної пробки 5, до якого підводиться монтажний інструмент. Після відокремлення пробки від корпуса через отвір витягують пробку з ущільнювачем та фільтр. Після проведення чистки чи заміни деталі встановлюють на корпус через цей отвір в оболонці у зворотному порядку. Проведення техобслуговування проводиться при відключеній подачі носія (води). Фіг. З Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим Міністерство освгги і науки України Державний департамент інтелектуальної' власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
