Пристрій для очищення коренеплодів від домішок

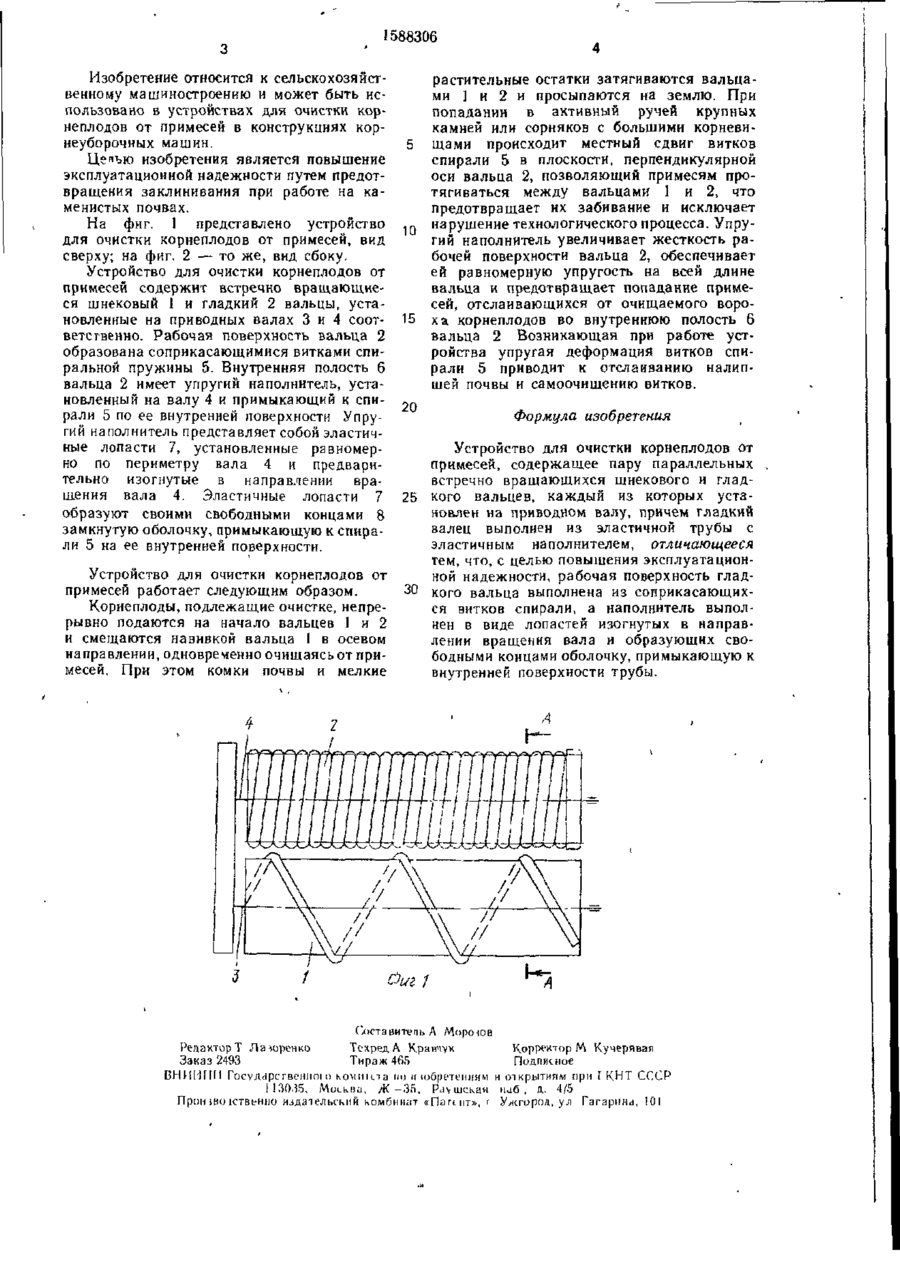

Изобретение относится к области сельскохозяйственого машиностроения Цель изоб ретения — повышение эксплуатационной на дежности путем предотвращения заклинивания Устройство для очистки корнеплодов от примесей содержит встречно вращающиеся шнековый и гладкий вальцы Рабочая поверхность гладкого вальца образована соприкасающимися витками спиральной пружины 5 Внутренняя полость 6 гладкого вальца имеет упругий наполнитель, который представляет собой эластичные лопасти 7, изогнутые в направлении вращения, и свободными концами 8 образующие замкнутую оболочку, примыкающую к спирали 5 При попадании в зазор вальцов камней и сорняков происходит местный сдвиг витков, позволяющий примесям протягиваться между ними 2 ил (Л ел о Фиг 2 1588306 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в устройствах для очистки корнеплодов от примесей в конструкциях корнеуборочных машин. Цепъю изобретения является повышение эксплуатационной надежности путем предотвращения заклинивания при работе на каменистых почвах. На фиг. 1 представлено устройство для очистки корнеплодов от примесей, вид сверху; на фиг. 2 — то же, вид сбоку. Устройство для очистки корнеплодов от примесей содержит встречно вращающиеся шнековый 1 и гладкий 2 вальцы, установленные на приводных валах 3 и 4 соответственно. Рабочая поверхность вальца 2 образована соприкасающимися витками спиральной пружины 5. Внутренняя полость 6 вальца 2 имеет упругий наполнитель, установленный на валу 4 и примыкающий к спирали 5 по ее внутренней поверхности Упругий наполнитель представляет собой эластичные лопасти 7, установленные равномерно по периметру вала 4 и предварительно изогнутые в направлении вращения вала 4. Эластичные лопасти 7 образуют своими свободными конца ми 8 замкнутую оболочку, примыкающую к спирали 5 на ее внутренней поверхности. Устройство для очистки корнеплодов от примесей работает следующим образом. Корнеплоды, подлежащие очистке, непрерывно подаются на начало вальцев 1 и 2 и смещаются навивкой вальца 1 в осевом направлении, одновременно очищаясь от примесей. При этом комки почвы и мелкие растительные остатки затягиваются вальцами 1 и 2 и просыпаются на землю. При попадании в активный ручей крупных камней или сорняков с большими корневн5 щами происходит местный сдвиг витков спирали 5 в плоскости, перпендикулярной оси вальца 2, позволяющий примесям протягиваться между вальцами 1 и 2, что предотвращает их забивание и исключает нарушение технологического процесса. Упру10 гий наполнитель увеличивает жесткость рабочей поверхности вальца 2, обеспечивает ей равномерную упругость на всей длине вальца и предотвращает попадание примесей, отслаивающихся от очищаемого воро15 ха корнеплодов во внутреннюю полость 6 вальца 2 Возникающая при работе устройства упругая деформация витков спирали 5 приводит к отслаиванию налипшей почвы и самоочищению витков. 20 Формула изобретения Устройство для очистки корнеплодов от примесей, содержащее пару параллельных встречно вращающихся шнекового и глад25 кого вальцев, каждый из которых установлен на приводном валу, причем гладкий валец выполнен из эластичной трубы с эластичным наполнителем, отличающееся тем, что, с целью повышения эксплуатационной надежности, рабочая поверхность глад30 кого вальца выполнена из соприкасающихся витков спирали, а наполнитель выполнен в виде лопастей изогнутых в направлении вращения вала и образующих свободными концами оболочку, примыкающую к внутренней поверхности трубы. Составитель А Мороюв Редактор Т Л а ю р е н к о Техред А Кравчук Корректор М Кучерявая Заказ 2493 Тираж 465 Подписное ВНИМПМ Гос\'Д
