Гідроциклонний апарат для очищення води від важких домішок
Номер патенту: 77476
Опубліковано: 15.12.2006
Автори: Шеренков Ігор Аркадієвич, Левашова Юлія Станіславівна
Формула / Реферат
Гідроциклонний апарат для очищення води від важких домішок, що містить циклонну камеру із засобами для підведення та відведення води, яка йде на очищення та пройшла очищення відповідно, який відрізняється тим, що містить декілька горизонтально розташованих циліндричних циклонних камер, що з’єднані між собою за допомогою тангенціальних впусків та випусків, які використовуються як засоби для підведення та відведення води і які забезпечують в апараті тільки круговий та подовжній рух води в одному напрямку без протитечії, при цьому кожна камера містить подовжній щілинний отвір для відведення дисперсних домішок та бункер для накопичення цих домішок.
Текст

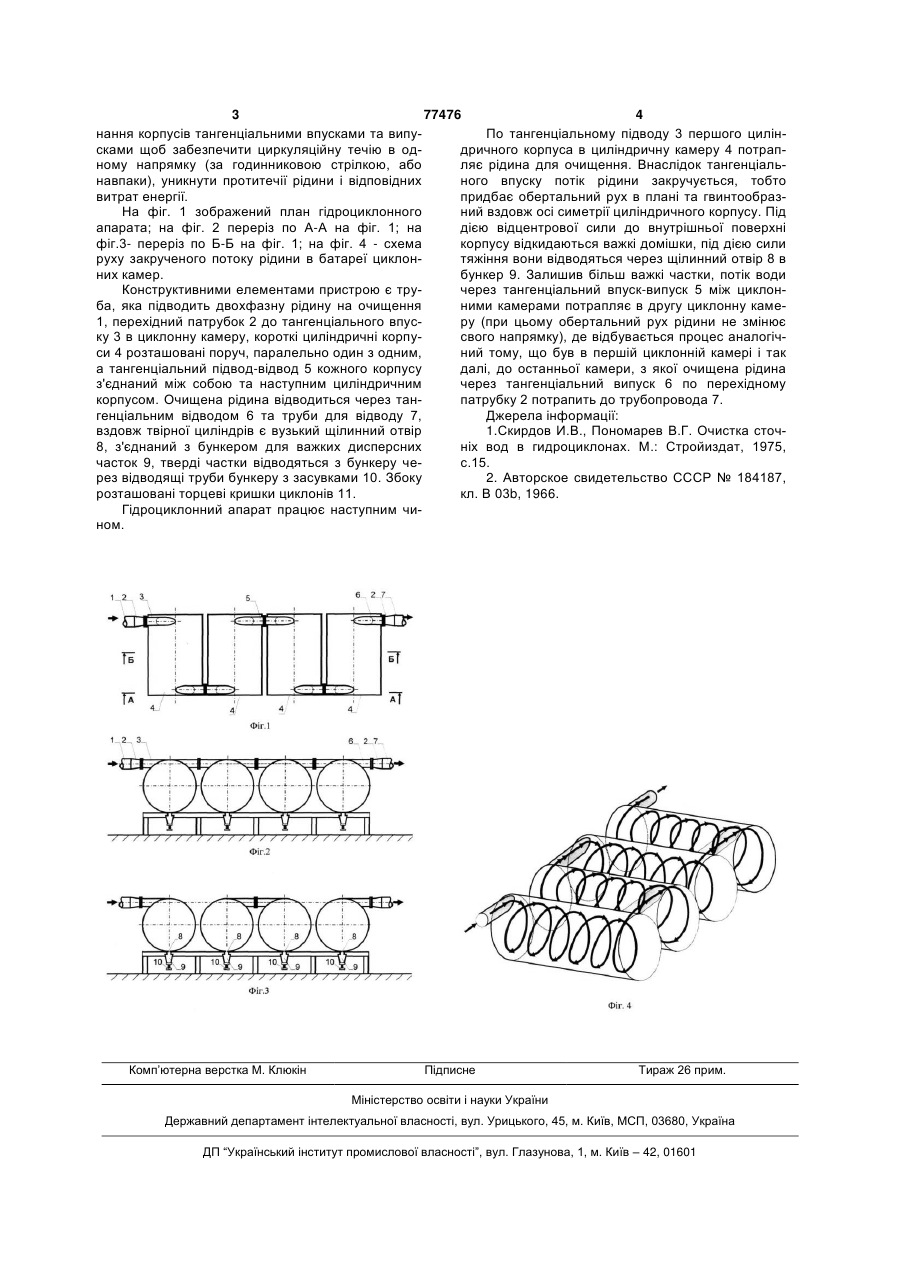

Гідроциклонний апарат для очищення води від важких домішок, що містить циклонну камеру із 3 77476 4 нання корпусів тангенціальними впусками та випуПо тангенціальному підводу 3 першого цилінсками щоб забезпечити циркуляційну течію в оддричного корпуса в циліндричну камеру 4 потрапному напрямку (за годинниковою стрілкою, або ляє рідина для очищення. Внаслідок тангенціальнавпаки), уникнути протитечії рідини і відповідних ного впуску потік рідини закручується, тобто витрат енергії. придбає обертальний рух в плані та гвинтообразНа фіг. 1 зображений план гідроциклонного ний вздовж осі симетрії циліндричного корпусу. Під апарата; на фіг. 2 переріз по А-А на фіг. 1; на дією відцентрової сили до внутрішньої поверхні фіг.3- переріз по Б-Б на фіг. 1; на фіг. 4 - схема корпусу відкидаються важкі домішки, під дією сили руху закрученого потоку рідини в батареї циклонтяжіння вони відводяться через щілинний отвір 8 в них камер. бункер 9. Залишив більш важкі частки, потік води Конструктивними елементами пристрою є тручерез тангенціальний впуск-випуск 5 між циклонба, яка підводить двохфазну рідину на очищення ними камерами потрапляє в другу циклонну каме1, перехідний патрубок 2 до тангенціального впусру (при цьому обертальний рух рідини не змінює ку 3 в циклонну камеру, короткі циліндричні корпусвого напрямку), де відбувається процес аналогічси 4 розташовані поруч, паралельно один з одним, ний тому, що був в першій циклонній камері і так а тангенціальний підвод-відвод 5 кожного корпусу далі, до останньої камери, з якої очищена рідина з'єднаний між собою та наступним циліндричним через тангенціальний випуск 6 по перехідному корпусом. Очищена рідина відводиться через танпатрубку 2 потрапить до трубопровода 7. генціальним відводом 6 та труби для відводу 7, Джерела інформації: вздовж твірної циліндрів є вузький щілинний отвір 1.Скирдов И.В., Пономарев В.Г. Очистка сточ8, з'єднаний з бункером для важких дисперсних ніх вод в гидроциклонах. М.: Стройиздат, 1975, часток 9, тверді частки відводяться з бункеру чес.15. рез відводящі труби бункеру з засувками 10. Збоку 2. Авторское свидетельство СССР № 184187, розташовані торцеві кришки циклонів 11. кл. В 03b, 1966. Гідроциклонний апарат працює наступним чином. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
