B03B 5/26 — в жолобах

Номер патенту: 84513

Опубліковано: 25.10.2013

Автори: Люлька Дмитро Миколайович, Хитрий Ярослав Сергійович, Пономаренко Віталій Васильович

МПК: B03B 5/26, A23N 12/00

Мітки: буряків, цукрових, ополіскувач

Формула / Реферат:

Ополіскувач цукрових буряків, що містить пірамідальний корпус з основою зверху, при цьому з однієї сторони корпуса знаходиться приймальний бункер для буряка, а з іншої сторони розміщений сітчастий конвеєр для вловлювання легких домішок та шнековий механізм для відводу буряка з ополіскувача, який відрізняється тим, що до сітчастого конвеєра прикріплені перфоровані пластини, форма згину яких відповідає формі домішок, що вловлюються.

Номер патенту: 103203

Опубліковано: 25.09.2013

Автор: Чертилін Олексій Едуардович

МПК: B03B 5/26, B03B 5/00, B03B 5/62 ...

Мітки: шлюз, пульпи, осадження, мінералів, важких, гравітаційного

Формула / Реферат:

1. Шлюз для гравітаційного осадження важких мінералів з пульпи, що має:(1) проточний жолоб з неферомагнітного матеріалу, який у робочому положенні нахилений до горизонталі й підключений верхнім кінцем до джерела пульпи, а нижнім кінцем до засобу відводу хвостів збагачення у відвал,(2) комірчастий уловлювальний килимок, покладений на дно жолоба,(3) комплект трафаретів мілкого наповнення, які незалежно підключені до...

Номер патенту: 98246

Опубліковано: 25.04.2012

Автори: Люлька Дмитро Миколайович, Процюк Юрій Петрович, Пономаренко Віталій Васильович

МПК: B03B 5/26, A23N 12/00

Мітки: пісковловлювач

Формула / Реферат:

Пісковловлювач, що складається з півциліндричного корпусу, в якому встановлений вал з приводом, патрубками підводу суміші та відведення очищеної води, і вивантажувального механізму важких домішок, який відрізняється тим, що посередині півциліндричного корпусу виконане радіальне заглиблення, в якому встановлений вивантажувальний механізм, виконаний у вигляді лопатевого колеса, закріпленого жорстко на валу, на якому по периметру радіально...

Номер патенту: 68215

Опубліковано: 26.03.2012

Автори: Пономаренко Віталій Васильович, Надєл Оксана Володимирівна, Люлька Дмитро Миколайович

МПК: A23N 12/00, B03B 5/26

Мітки: домішок, вловлювач, легких

Формула / Реферат:

Вловлювач легких домішок, що являє собою прямокутний каркас, на якому встановлені ведуча та ведена пари зірочок, які обхвачуються двома вітками ролико-втулкового ланцюга і до яких на горизонтальних осях шарнірно прикріплені з зазорами плоскі гребінки, а в верхній частині каркаса вловлювача закріплена струшуюча рамка з розміщеним під нею приймальним лотком для домішок, який відрізняється тим, що в зазорах між плоскими гребінками додатково...

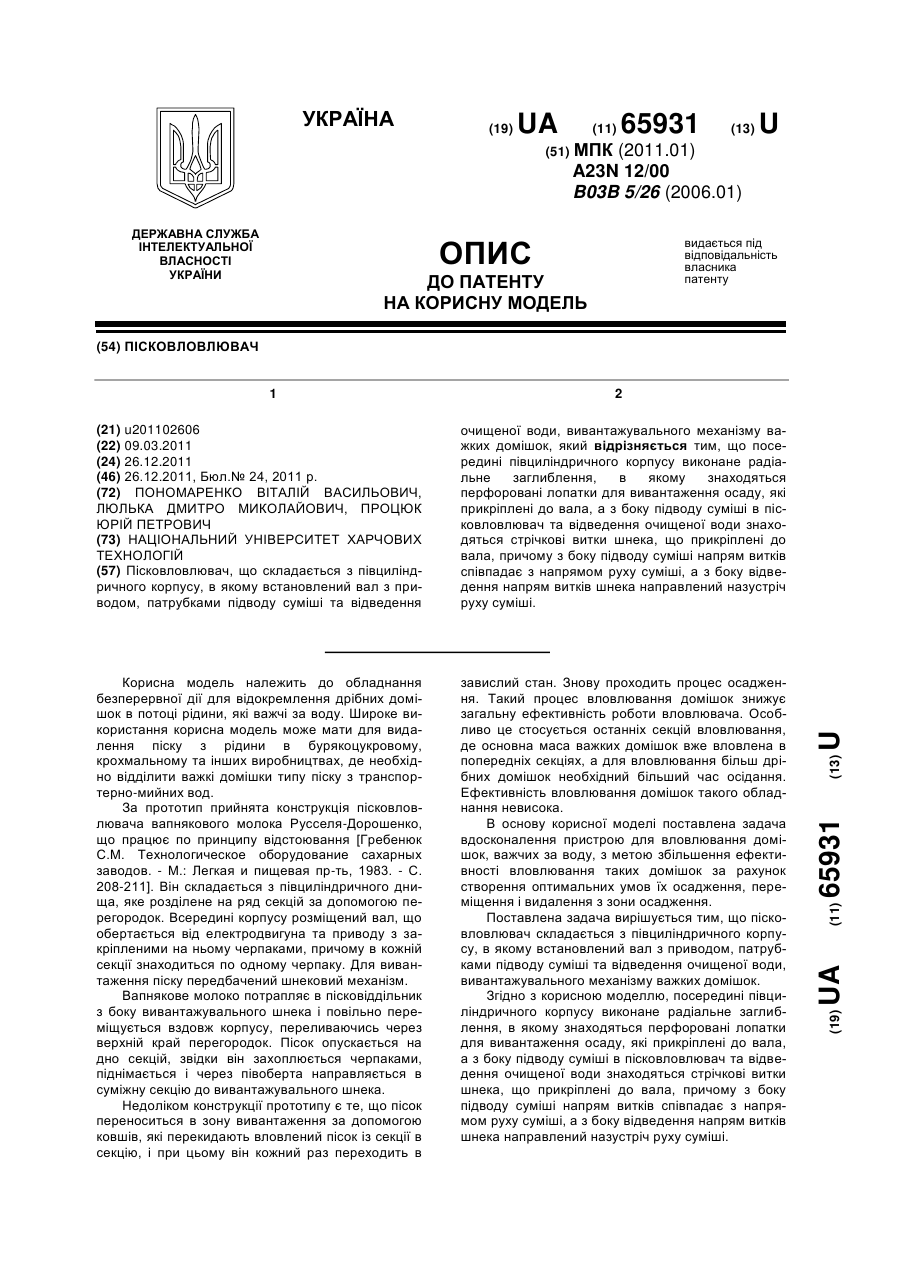

Номер патенту: 65931

Опубліковано: 26.12.2011

Автори: Процюк Юрій Петрович, Люлька Дмитро Миколайович, Пономаренко Віталій Васильович

МПК: A23N 12/00, B03B 5/26

Мітки: пісковловлювач

Формула / Реферат:

Пісковловлювач, що складається з півциліндричного корпусу, в якому встановлений вал з приводом, патрубками підводу суміші та відведення очищеної води, вивантажувального механізму важких домішок, який відрізняється тим, що посередині півциліндричного корпусу виконане радіальне заглиблення, в якому знаходяться перфоровані лопатки для вивантаження осаду, які прикріплені до вала, а з боку підводу суміші в пісковловлювач та відведення очищеної...

Номер патенту: 61476

Опубліковано: 25.07.2011

Автори: Свящук Олександр Францович, Люлька Дмитро Миколайович, Пономаренко Віталій Васильович

МПК: A23N 12/00, B03B 5/26

Мітки: легких, домішок, вловлювач

Формула / Реферат:

Вловлювач легких домішок, що являє собою прямокутний каркас з встановленими на ньому парою ведучих та ведених зірочок, які обхоплюються двома гілками ролико-втулкового ланцюга, до яких на горизонтальних валах шарнірно приєднані комплекти плоских гребінок, а в верхній частині каркаса вловлювача закріплена струшуюча рамка та розміщений під нею приймальний лоток для домішок, який відрізняється тим, що в проміжках між гребінками додатково...

Номер патенту: 55062

Опубліковано: 10.12.2010

Автори: Поліщук Віталій Володимирович, Пономаренко Віталій Васильович, Люлька Дмитро Миколайович

МПК: B03B 5/26

Мітки: барабанний, водовіддільник

Формула / Реферат:

Барабанний водовіддільник, що складається з ситчатого барабана, закріпленого на валу, та приводу, який відрізняється тим, що ситчатий барабан набраний з прутів, що в перерізі мають форму трапеції і розміщені паралельно осі барабана, причому меншою стороною трапеції звернені назовні та утворюють зовнішню поверхню барабана, по якій ковзається пластинчастий ніж, встановлений так, що ріжучою поверхнею опирається не менш ніж на 3 прути, а сам вал...

Номер патенту: 45123

Опубліковано: 26.10.2009

Автори: Пономаренко Віталій Васильович, Даценко Микола Мефодійович

МПК: B03B 5/26, A23N 12/00

Мітки: корене, рідини, потоці, відокремлення, пристрій, безперервної, домішок, бульбоплодів, важких, дії

Формула / Реферат:

Пристрій безперервної дії для відокремлення важких домішок від корене-, бульбоплодів в потоці рідини, що складається з перфорованого барабана, укріпленого на валу за допомогою спиць з приводом для обертання і встановленого в півциліндричний корпус, причому на зовнішній і внутрішній поверхні барабана закріплені стрічкові витки шнека, а з боку руху потоку рідини і корене-, бульбоплодів до барабана співвісно прикріплене колесо для приймання і...

Номер патенту: 44795

Опубліковано: 12.10.2009

Автори: Пономаренко Віталій Васильович, Даценко Микола Мефодійович, Братчик Денис Борисович

МПК: A23N 12/00, B03B 5/26

Мітки: дії, домішок, пристрій, корене, рідини, безперервної, бульбоплодів, потоці, відокремлення, важких

Формула / Реферат:

Пристрій безперервної дії для відокремлення важких домішок від корене-, бульбоплодів в потоці рідини, що складається з перфорованого барабана, укріпленого на валу за допомогою спиць з приводом для обертання і встановленого в півциліндричний корпус, причому на зовнішній і внутрішній поверхні барабана закріплені стрічкові нитки шнека, а з боку руху потоку рідини і корене-, бульбоплодів до барабана співвісно прикріплене колесо для приймання і...

Номер патенту: 40129

Опубліковано: 25.03.2009

Автори: Даценко Микола Мефодійович, Пономаренко Віталій Васильович

МПК: B03B 5/26, A23N 12/00

Мітки: домішок, рідини, важких, пристрій, потоці, твердих, більш, тіл, відокремлення

Формула / Реферат:

Пристрій для відокремлення від твердих тіл більш важких домішок в потоці рідини, що складається з коритоподібного корпусу, всередині якого розміщений по суті горизонтальний циліндричний перфорований барабан, укріплений на валу за допомогою спиць з приводом для обертання, що має спіральні прямокутні канавки для переміщення відокремлених домішок, а також колесо для приймання та їх вивантаження, яке розміщене співвісно перед указаним барабаном...

Номер патенту: 78797

Опубліковано: 25.04.2007

Автори: Білогай Павло Дмитрович, Цимбал Анатолій Іванович, Літвіненко Ірина Миколаївна

МПК: B03B 5/70, B03B 5/26

Мітки: сировини, гравітаційного, мінеральної, дрібнозернистої, збагачення, пристрій

Формула / Реферат:

1. Пристрій для гравітаційного збагачення дрібнозернистої мінеральної сировини, що містить завантажувальний вузол у верхній частині нахиленого жолоба, розвантажувальний вузол, при цьому нахилений жолоб виконаний у вигляді принаймні однієї секції, на днищі якої, звуженою частиною назустріч і вздовж потоку пульпи, розташований подільник потоку пульпи на окремі звужені потоки (ППОЗП), за яким в днищі секції, поперечно потоку пульпи, виконана...

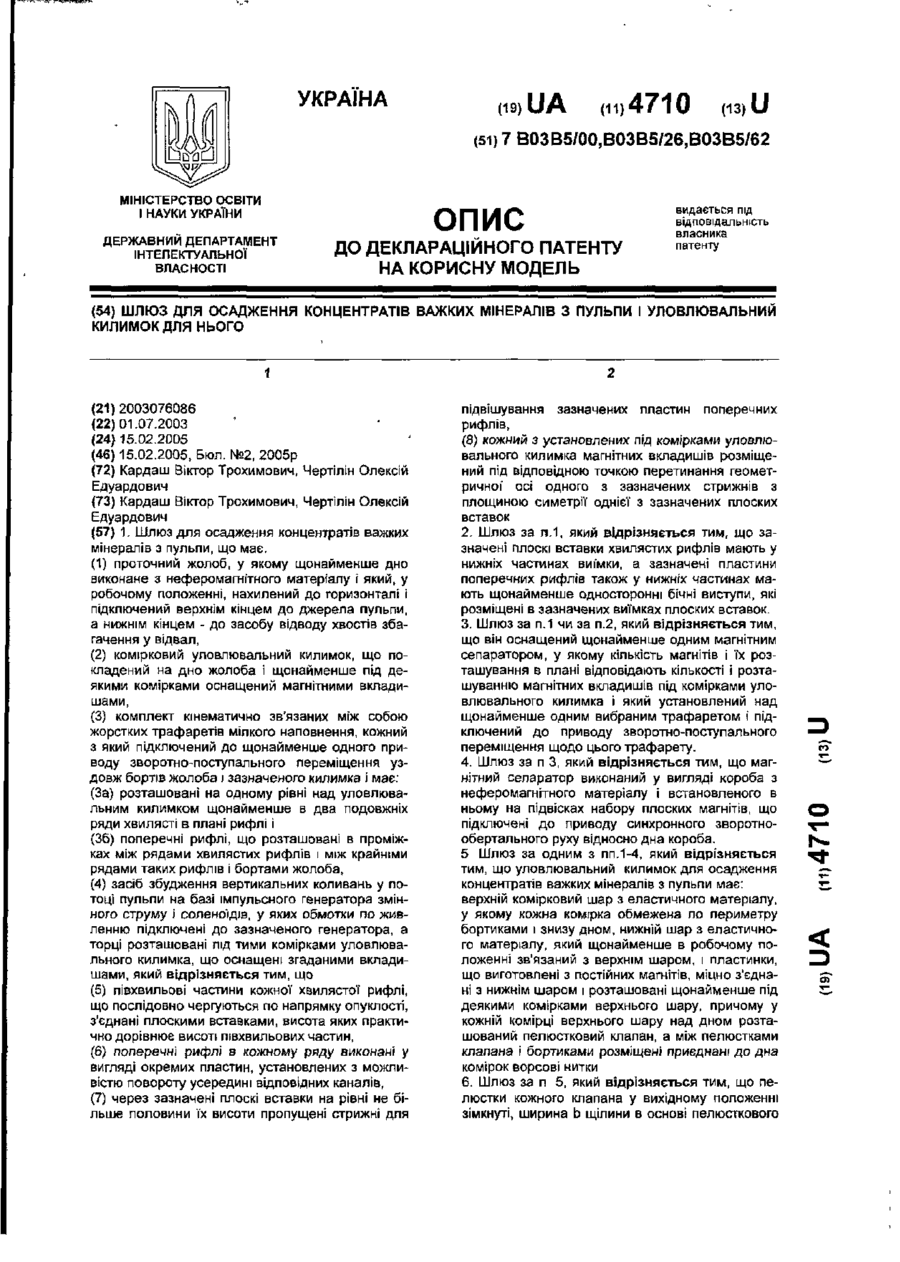

Номер патенту: 4710

Опубліковано: 15.02.2005

Автори: Кардаш Віктор Трохимович, Чертилін Олексій Едуардович

МПК: B03B 5/62, B03B 5/00, B03B 5/26 ...

Мітки: килимок, нього, пульпи, шлюз, осадження, важких, уловлювальний, мінералів, концентратів

Формула / Реферат:

1. Шлюз для осадження концентратів важких мінералів з пульпи, що має:(1) проточний жолоб, у якому щонайменше дно виконане з неферомагнітного матеріалу і який, у робочому положенні, нахилений до горизонталі і підключений верхнім кінцем до джерела пульпи, а нижнім кінцем - до засобу відводу хвостів збагачення у відвал,(2) комірковий уловлювальний килимок, що покладений на дно жолоба і щонайменше під деякими комірками оснащений...

Номер патенту: 4759

Опубліковано: 15.02.2005

Автори: Чертилін Олексій Едуардович, Кардаш Віктор Трохимович

МПК: B03B 5/00, B03B 5/26, B03B 5/62 ...

Мітки: шлюзу, концентратів, осадження, важких, пульпи, килимок, уловлювальний, мінералів

Формула / Реферат:

1. Уловлювальний килимок шлюзу для осадження концентратів важких мінералів з пульпи, що має верхній комірковий шар з еластичного матеріалу, у якому кожна комірка обмежена по периметру бортиками і знизу дном, нижній шар з еластичного матеріалу, який щонайменше в робочому положенні зв'язаний з верхнім шаром, і пластинки, що виготовлені з постійних магнітів, міцно з'єднані з нижнім шаром і розташовані щонайменше під деякими комірками верхнього...

Номер патенту: 29356

Опубліковано: 16.10.2000

Автори: Даценко Микола Мефодійович, Пушанко Микола Миколайович, Дроботун Євген Володимирович, Миколів Іван Михайлович

МПК: A23N 12/00, B03B 5/26

Мітки: відокремлення, тіл, важких, домішок, рідини, твердих, потоці, більш, пристрій

Формула / Реферат:

1. Пристрій для відокремлення від твердих тіл більш важких домішок в потоці рідини, що складається з коритоподібного корпусу, всередині якого розміщений по суті горизонтальний циліндричний перфорований барабан з приводом для обертання, що має спіральні зовнішні та внутрішні ребра для переміщення відокремлюваних домішок, а також колесо для приймання та їх вивантаження, яке розміщене співвісно перед вказаним барабаном по напрямку руху потоку...

Номер патенту: 16040

Опубліковано: 29.08.1997

Автор: Ноздрін Валентин Павлович

МПК: B03B 5/26

Мітки: класифікації, пристрій, полімінеральних, полідисперсних, матеріалів

Формула / Реферат:

1. Устройство для классификации полидис­персных полиминеральных материалов, включаю­щее наклонно установленный сотрясательный желоб, имеющий продольный прогиб, загрузочное приспособление, приемники продуктов разделения, отличающееся тем, что, с целью расширения диа­пазона крупности обогащаемого материала, повы­шения качества разделения, в днище желоба выполнены канавки, расположенные симметрично линии прогиба желоба и расходящиеся от нее в...

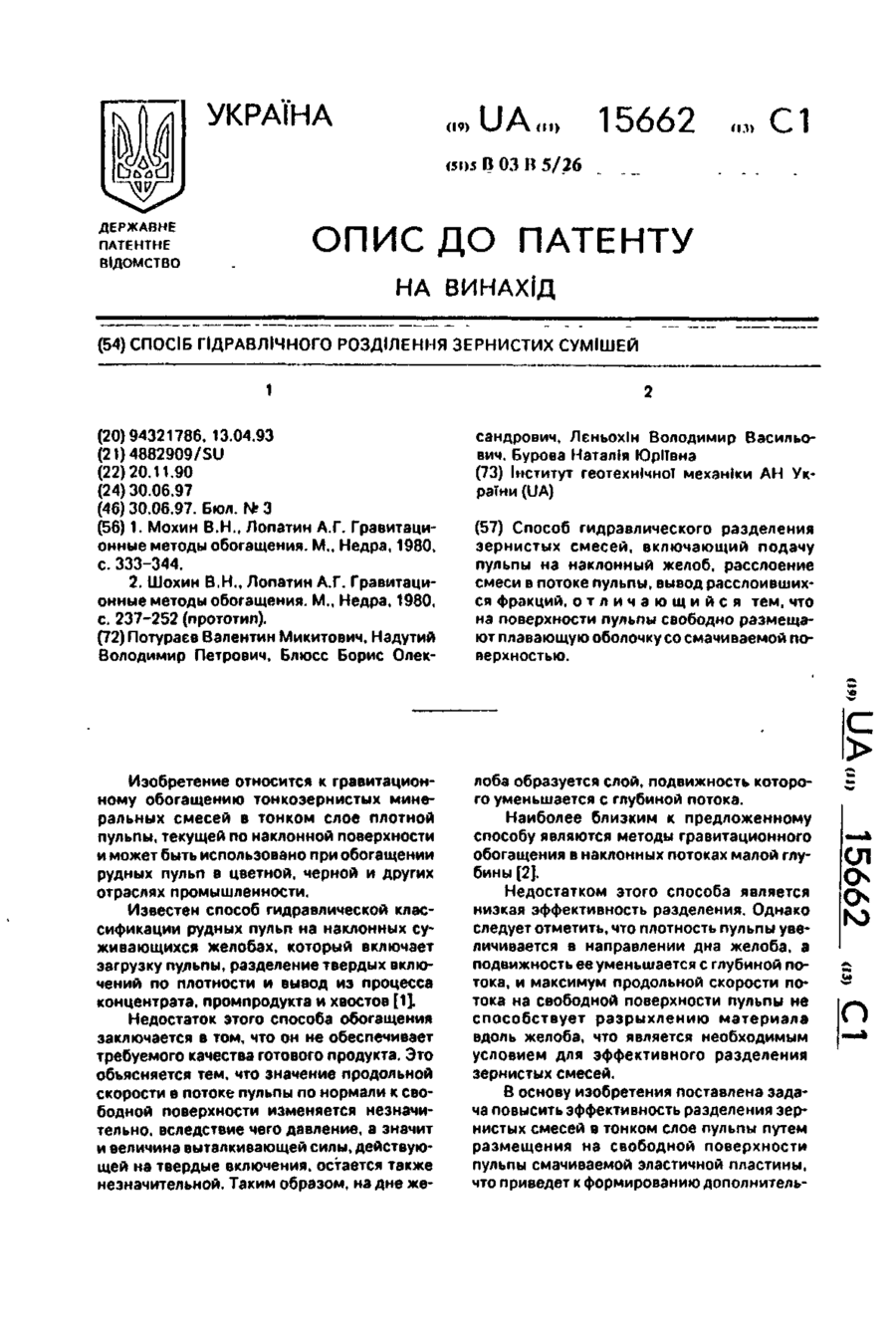

Номер патенту: 15662

Опубліковано: 30.06.1997

Автори: Потураєв Валентин Микитович, Надутий Володимир Петрович, Лєньохін Володимир Васильович, Блюсс Борис Олександрович, Бурова Наталія Юріївна

МПК: B03B 5/26

Мітки: сумішей, зернистих, розділення, спосіб, гідравлічного

Формула / Реферат:

(57) Способ гидравлического разделения зернистых смесей, включающий подачу пульпы на наклонный желоб, расслоение смеси в потоке пульпы, вывод расслоившихся фракций, отличающийся тем, что на поверхности пульпы свободно размещают плавающую оболочку со смачиваемой поверхностью.

Номер патенту: 6659

Опубліковано: 29.12.1994

Автори: Надутий Володимир Петрович, Бурова Наталія Юріївна, Потураєв Валентин Микитович

МПК: B03B 5/26

Мітки: пристрій, класифікуючий

Формула / Реферат:

(57) Классифицирующее устройство, включающее наклонный суживающийся желоб, загрузочное и разгрузочное приспособления, отличающееся тем, что оно снабжено, расположенными над свободной поверхностью пульпы вихреобразующими лопастными элементами с плоскостью вращения лопастей параллельными днищу желоба.

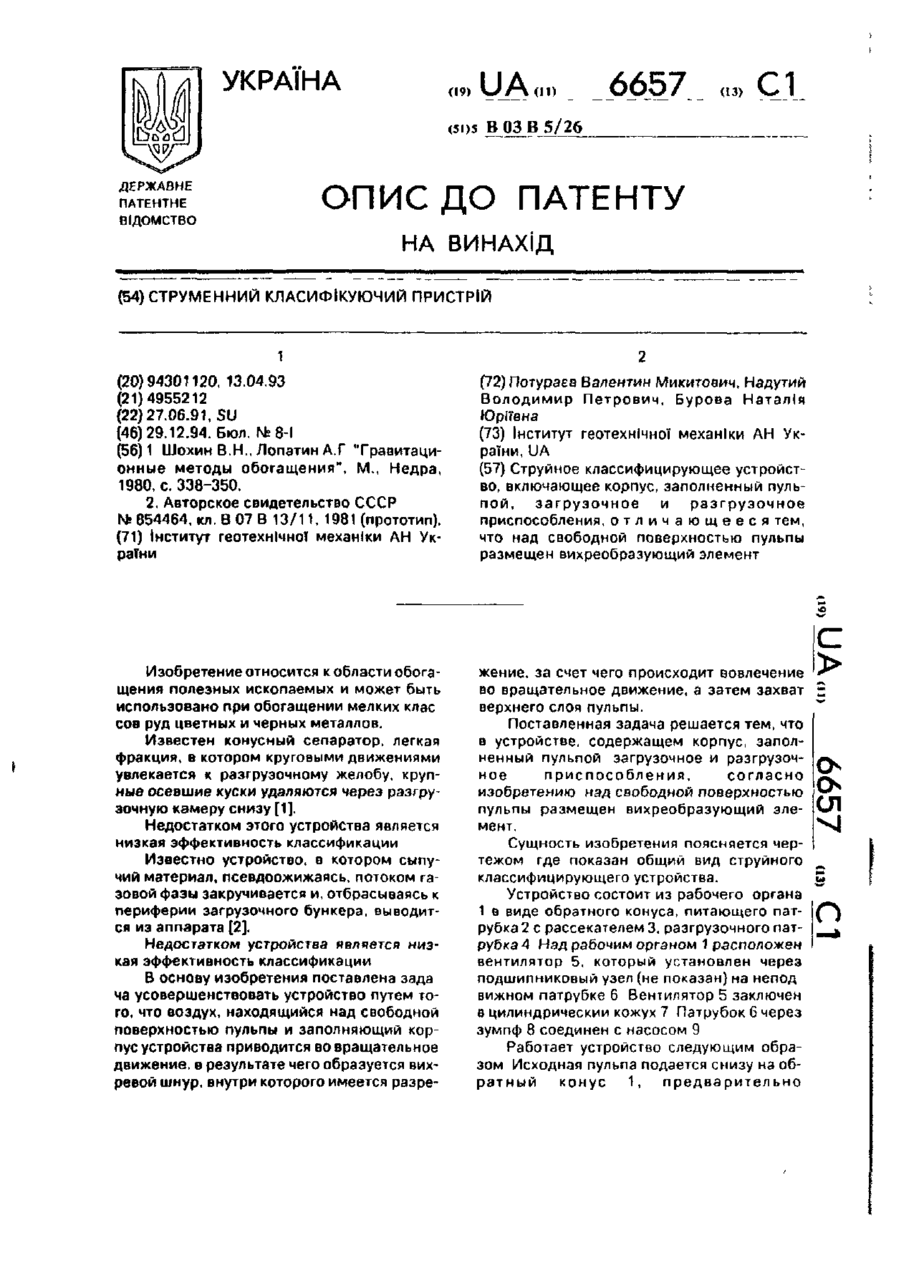

Номер патенту: 6657

Опубліковано: 29.12.1994

Автори: Надутий Володимир Петрович, Потураєв Валентин Микитович, Бурова Наталія Юріївна

МПК: B03B 5/26

Мітки: пристрій, класифікуючий, струменний

Формула / Реферат:

(57) Струйное классифицирующее устройство, включающее корпус, заполненный пульпой, загрузочное и разгрузочное приспособления, отличающееся тем, что над свободной поверхностью пульпы размещен вихреобразующий элемент

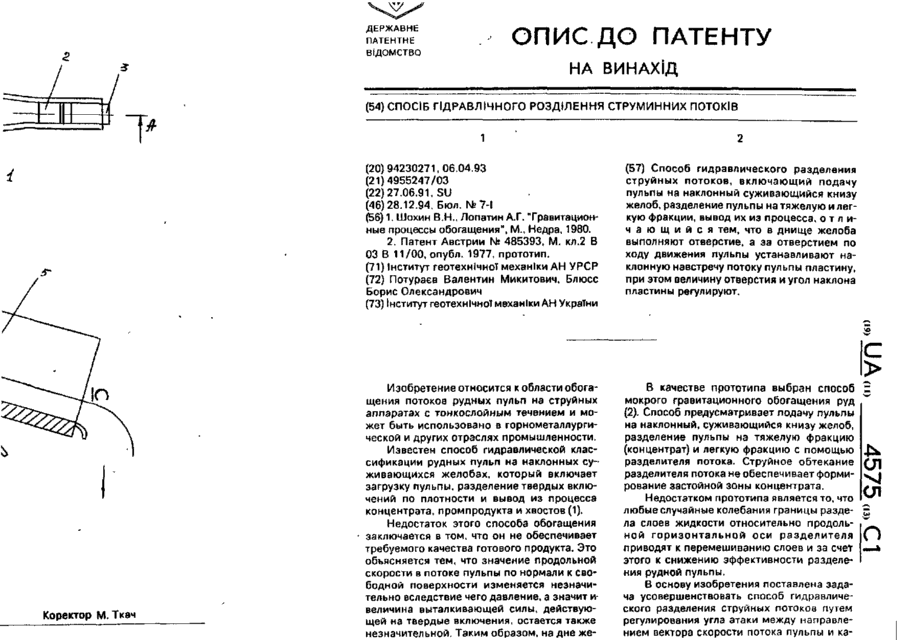

Номер патенту: 4575

Опубліковано: 28.12.1994

Автори: Потураєв Валентин Микитович, Блюсс Борис Олександрович

МПК: B03B 5/26

Мітки: потоків, розділення, спосіб, струминних, гідравлічного

Формула / Реферат:

(57) Способ гидравлического разделения струйных потоков, включающий подачу пульпы на наклонный суживающийся книзу желоб, разделение пульпы на тяжелую и легкую фракции, вывод их из процесса, отличающийся тем, что в днище желоба выполняют отверстие, а за отверстием по ходу движения пульпы устанавливают наклонную навстречу потоку пульпы пластину, при этом величину отверстия и угол наклона пластины регулируют.
