Кювета для опромінення рідини

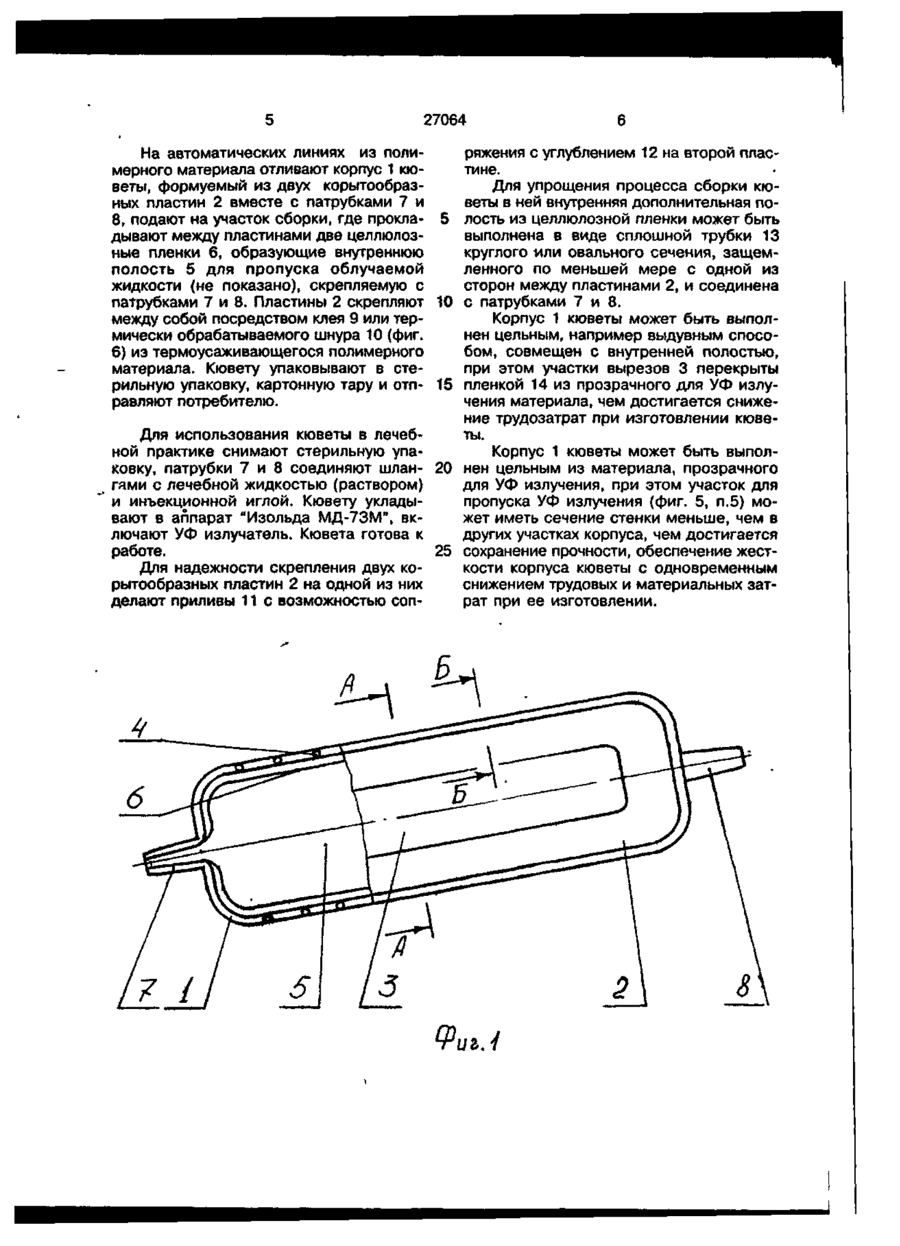

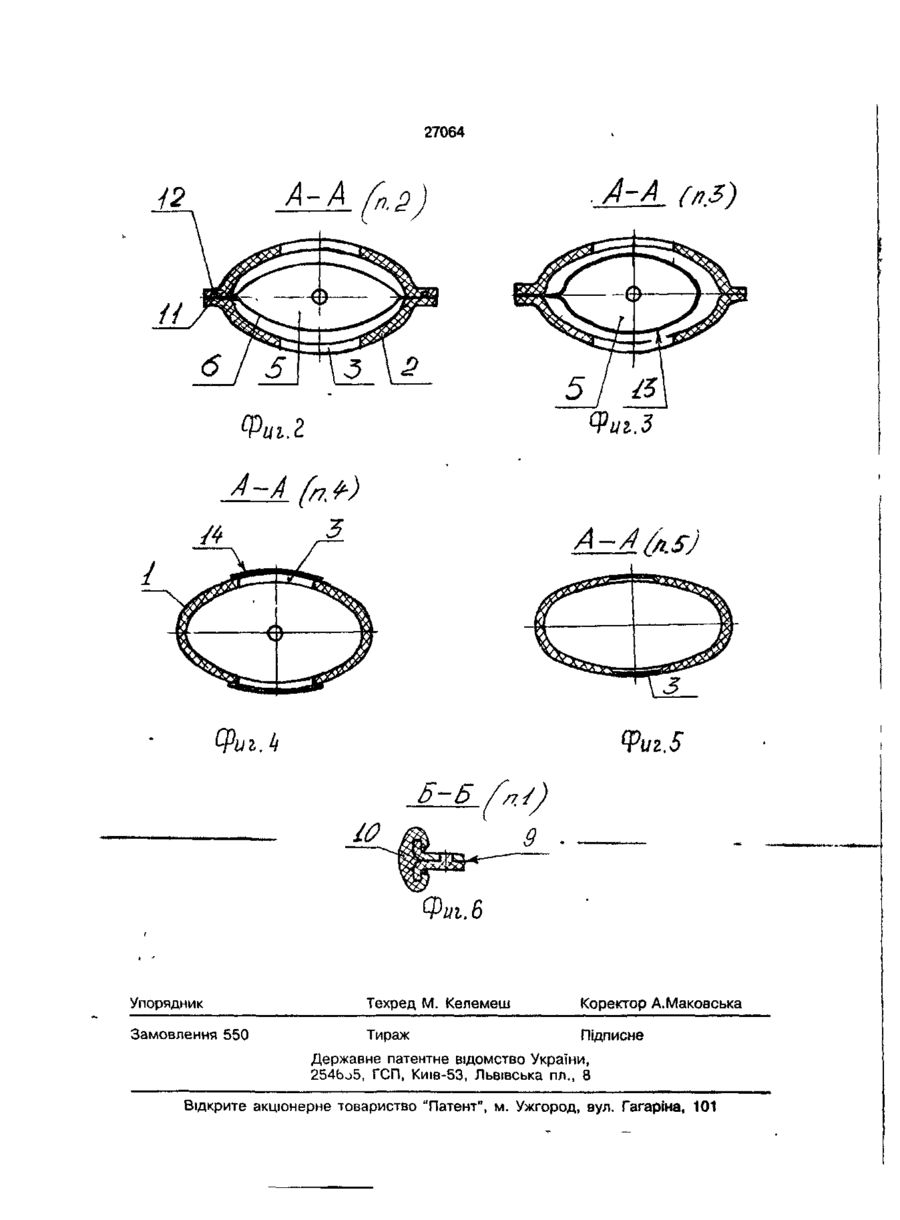

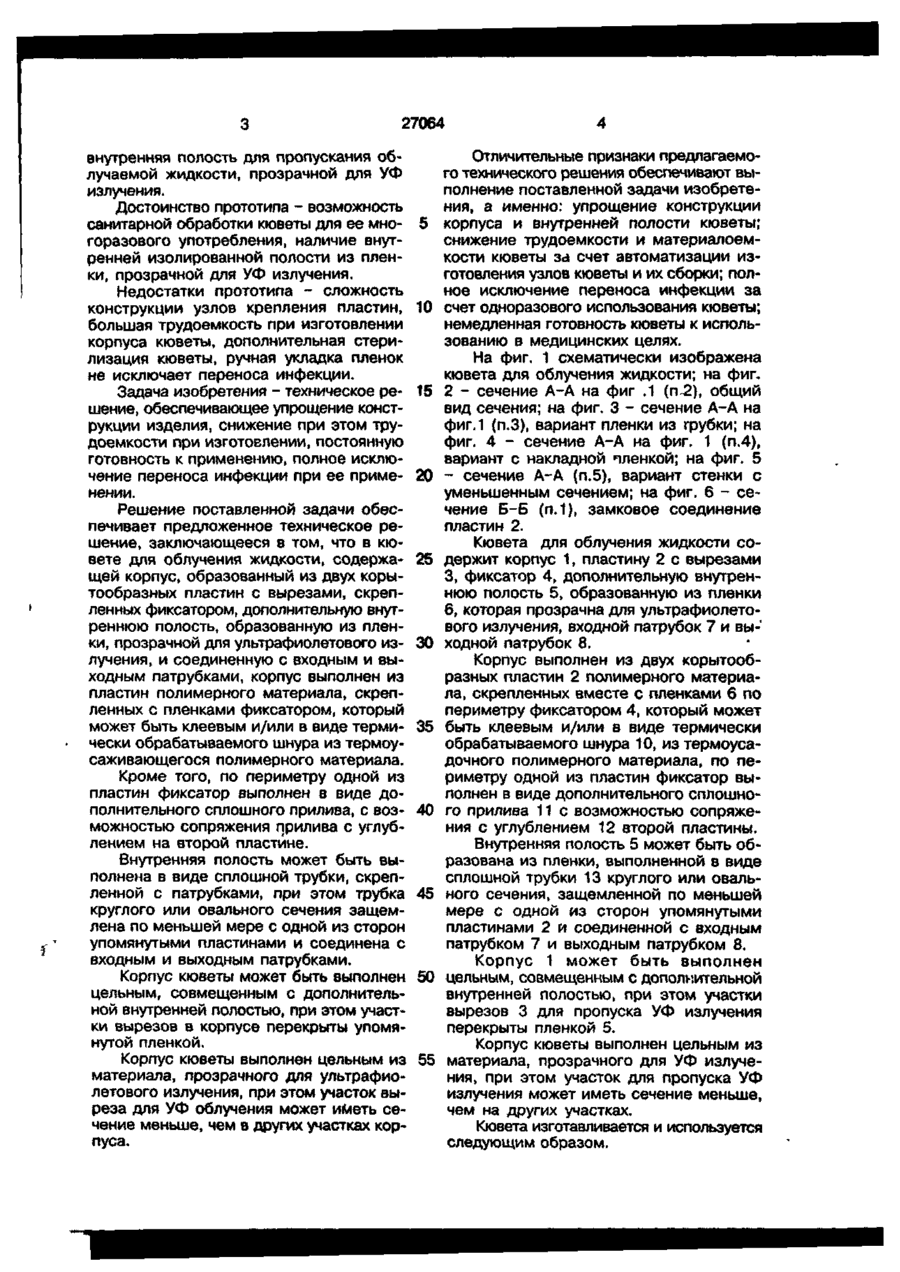

1. Кювета для облучения жидкости, содержащая корпус, образованный из двух корытообразных пластин с вырезом и скрепленных фиксатором с уплотнением в виде шнура, проложенного в углублении, внутреннюю дополнительную полость, образованную из пленки, прозрачной для ультрафиолетового излучения, и соединенную с входным и выходным патрубками, о т л и ч а ю щ а я с я тем, что корпус выполнен из пластин полимерного материала, скрепленных между собой и дополнительной полостью неразъемным фиксатором, который вместе с Изобретение относится к медицине, конкретно к приборам, используемым при лечении больных с интоксикацией организма. Изобретение - это кювета для облучения жидкости, имеющая низкую себестоимость при изготовлении, гарантированную защиту организма пациента от инфекции и широкое применение. уплотнением может быть клеевым и/или из термоусаживающегося шнура. * 2. Кювета по п. 1, • о т л и ч а ю щ а я с я тем, что одна из пластин по периметру содержит прилив с возможностью сопряжения с симметричным углублением во второй пластине. 3. Кювета по п.1, о т л и ч а ю щ а я с я тем, что внутренняя полость выполнена в виде трубки круглого или овального сечения, проложенной между пластинами и соединенной с патрубками. 4. Кювета по п. 1, о т л и ч а ю щ а я с я тем, что ее корпус может быть выполнен цельным, совмещенным с внутренней полостью, при этом участок выреза перекрыт пленкой. 5. Кювета по пп. 1 и 4 , о т л и ч а ю щ а я с я тем, что корпус выполнен из материала, прозрачного для ультрафиолетового излучения, и может иметь сечение в участке для прохождения ультрафиолетового излучения меньше, чем в остальной части корпуса. Кювета для ультрафиолетового облучения крови содержит корпус из скрепленных двух пластин с вырезами, скрепленные фиксаторами, внутреннюю полость, образованную из двух пленок, прозрачных для ультрафиолетового излучения, входной и выходной патрубки. Общие признаки - кювета, образованная из двух скрепленных фиксаторами корытообразных пластин, патрубки, ho о Os О 27064 внутренняя полость для пропускания облучаемой жидкости, прозрачной для УФ излучения. Достоинство прототипа - возможность санитарной обработки кюветы для ее многоразового употребления, наличие внутренней изолированной полости из пленки, прозрачной для УФ излучения. Недостатки прототипа - сложность конструкции узлов крепления пластин, большая трудоемкость при изготовлении корпуса кюветы, дополнительная стерилизация кюветы, ручная укладка пленок не исключает переноса инфекции. Задача изобретения - техническое решение, обеспечивающее упрощение конструкции изделия, снижение при этом трудоемкости при изготовлении, постоянную готовность к применению, полное исключение переноса инфекции при ее применении. Решение поставленной задачи обеспечивает предложенное техническое решение, заключающееся в том, что в кювете для облучения жидкости, содержащей корпус, образованный из двух корытообразных пластин с вырезами, скрепленных фиксатором, дополнительную внутреннюю полость, образованную из пленки, прозрачной для ультрафиолетового излучения, и соединенную с входным и выходным патрубками, корпус выполнен из пластин полимерного материала, скрепленных с пленками фиксатором, который может быть клеевым и/или в виде термически обрабатываемого шнура из термоусаживающегося полимерного материала. Кроме того, по периметру одной из пластин фиксатор выполнен в виде дополнительного сплошного прилива, с возможностью сопряжения прилива с углублением на второй пластине. Внутренняя полость может быть выполнена в виде сплошной трубки, скрепленной с патрубками, при этом трубка круглого или овального сечения защемлена по меньшей мере с одной из сторон упомянутыми пластинами и соединена с входным и выходным патрубками. Корпус кюветы может быть выполнен цельным, совмещенным с дополнительной внутренней полостью, при этом участки вырезов в корпусе перекрыты упомянутой пленкой. Корпус кюветы выполнен цельным из материала, прозрачного для ультрафиолетового излучения, при этом участок выреза для УФ облучения может иметь сечение меньше, чем в других участках корпуса. 5 10 15 20 25 30 35 40 45 50 55 Отличительные признаки предлагаемого технического решения обеспечивают выполнение поставленной задачи изобретения, а именно: упрощение конструкции корпуса и внутренней полости кюветы; снижение трудоемкости и материалоемкости кюветы за счет автоматизации изготовления узлов кюветы и их сборки; полное исключение переноса инфекции за счет одноразового использования кюветы; немедленная готовность кюветы к использованию в медицинских целях. На фиг. 1 схематически изображена кювета для облучения жидкости; на фиг. 2 - сечение А-А на фиг .1 (п~2), общий вид сечения; на фиг. 3 - сечение А-А на фиг.1 (п.З), вариант пленки из грубки; на фиг. 4 - сечение А-А на фиг. 1 (п.4), вариант с накладной пленкой; на фиг. 5 - сечение А-А (п.5), вариант стенки с уменьшенным сечением; на фиг. 6 - сечение Б-Б (п.1), замковое соединение пластин 2. Кювета для облучения жидкости содержит корпус 1, пластину 2 с вырезами 3, фиксатор 4, дополнительную внутреннюю полость 5, образованную из пленки 6, которая прозрачна для ультрафиолетового излучения, входной патрубок 7 и выходной патрубок 8. Корпус выполнен из двух корытообразных пластин 2 полимерного материала, скрепленных вместе с пленками б по периметру фиксатором 4, который может быть клеевым и/или в виде термически обрабатываемого шнура 10, из термоусадочного полимерного материала, по периметру одной из пластин фиксатор выполнен в виде дополнительного сплошного прилива 1 1 с возможностью сопряжения с углублением 12 второй пластины. Внутренняя полость 5 может быть образована из пленки, выполненной в виде сплошной трубки 13 круглого или овального сечения, защемленной по меньшей мере с одной из сторон упомянутыми пластинами 2 и соединенной с входным патрубком 7 и выходным патрубком 8. Корпус 1 может быть выполнен цельным, совмещенным с дополнительной внутренней полостью, при этом участки вырезов 3 для пропуска УФ излучения перекрыты пленкой 5. Корпус кюветы выполнен цельным из материала, прозрачного для УФ излучения, при этом участок для пропуска УФ излучения может иметь сечение меньше, чем на других участках. Кювета изготавливается и используется следующим образом. 27064 На автоматических линиях из полимерного материала отливают корпус 1 кюветы, формуемый из двух корытообразных пластин 2 вместе с патрубками 7 и 8, подают на участок сборки, где прокла- 5 дывают между пластинами две целлюлозные пленки 6, образующие внутреннюю полость 5 для пропуска облучаемой жидкости (не показано), скрепляемую с патрубками 7 и 8. Пластины 2 скрепляют 10 между собой посредством клея 9 или термически обрабатываемого шнура 10 (фиг. 6) из термоусаживающегося полимерного материала. Кювету упаковывают в стерильную упаковку, картонную тару и отп- 15 равляют потребителю. ряжения с углублением 12 на второй пластине. Для упрощения процесса сборки кюветы в ней внутренняя дополнительная полость из целлюлозной пленки может быть выполнена в виде сплошной трубки 13 круглого или овального сечения, защемленного по меньшей мере с одной из сторон между пластинами 2, и соединена с патрубками 7 и 8. Корпус 1 кюветы может быть выполнен цельным, например выдувным способом, совмещен с внутренней полостью, при этом участки вырезов 3 перекрыты пленкой 14 из прозрачного для УФ излучения материала, чем достигается снижение трудозатрат при изготовлении кюветы. Для использования кюветы в лечебной практике снимают стерильную упаКорпус 1 кюветы может быть выполковку, патрубки 7 и 8 соединяют шлан- 20 нен цельным из материала, прозрачного гами с лечебной жидкостью (раствором) для УФ излучения, при этом участок для и инъекционной иглой. Кювету укладыпропуска УФ излучения (фиг. 5, п.5) мовают в аппарат "Изольда МД-73М", вкжет иметь сечение стенки меньше, чем в лючают УФ излучатель. Кювета готова к других участках корпуса, чем достигается работе. 25 сохранение прочности, обеспечение жестДля надежности скрепления двух кокости корпуса кюветы с одновременным рытообразных пластин 2 на одной из них снижением трудовых и материальных затделают приливы 1 1 с возможностью сопрат при ее изготовлении. Фиъ.4 27064 А-А („З) Уиі.З 1 .6 Упорядник Техред М. Келемеш Коректор А.Маковська Замовлення 550 Тираж Підписне Державне патентне відомство України, 254Ьо5, ГСП, Киів-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
