Елемент для кріплення сонячних панелей

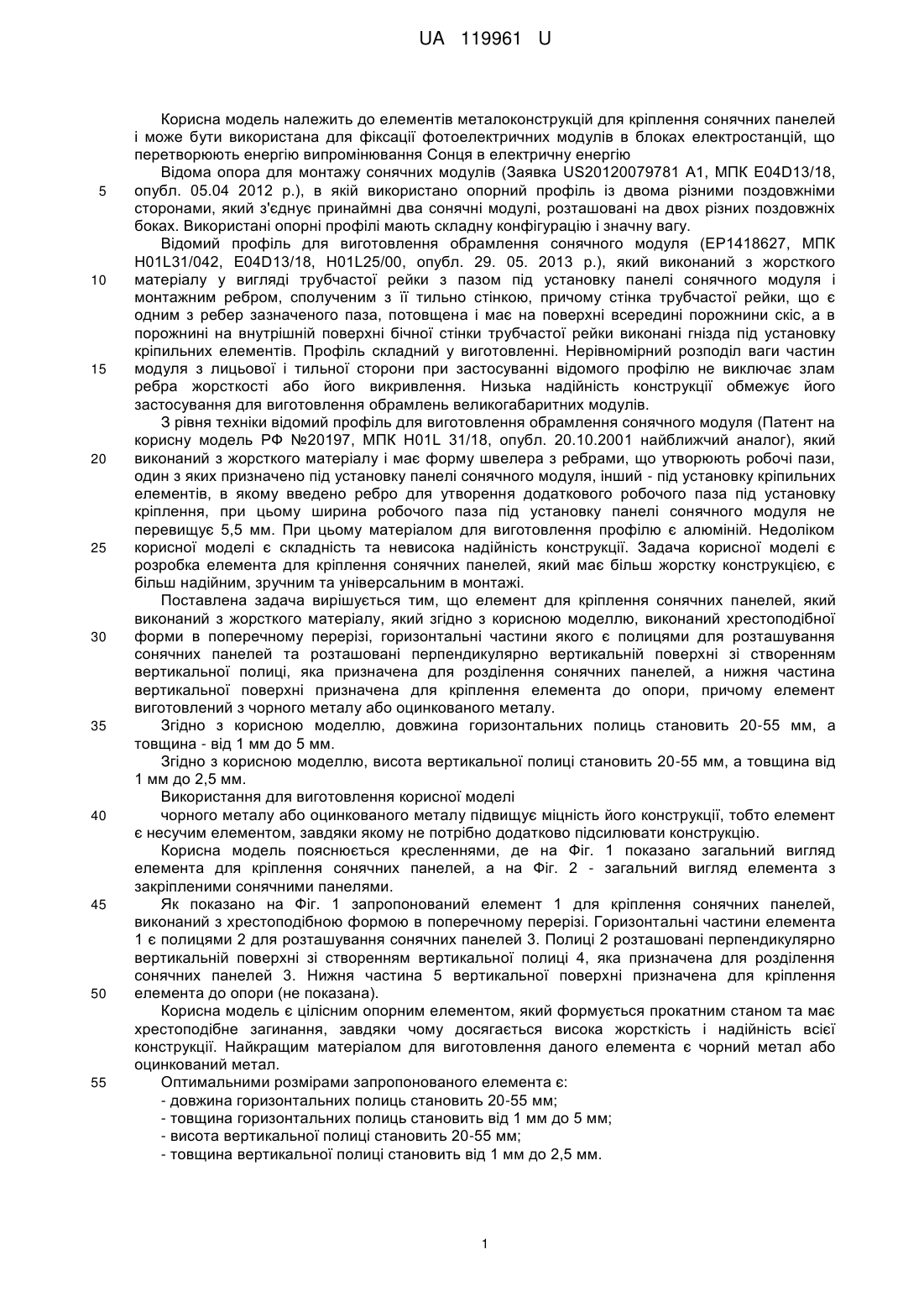

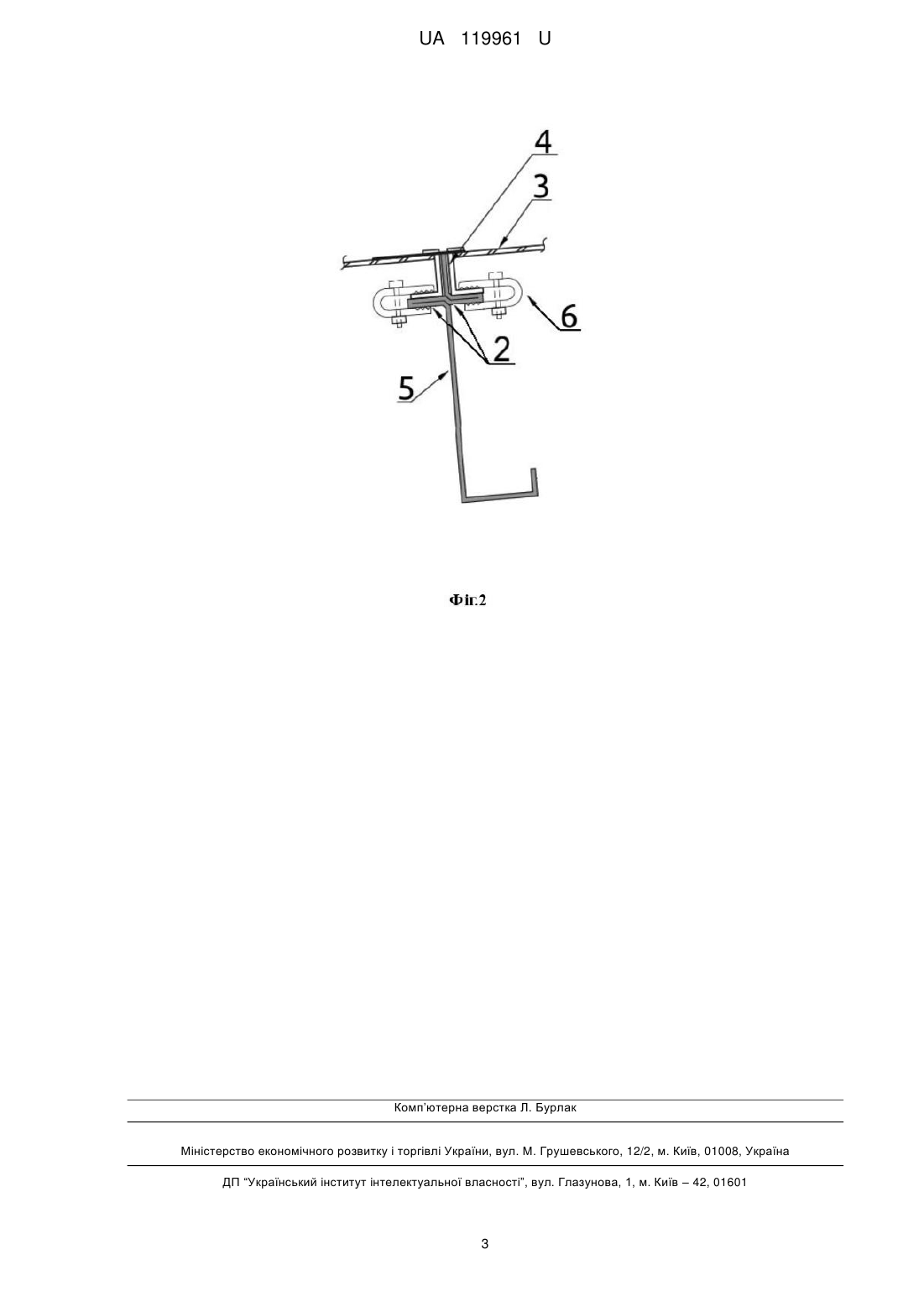

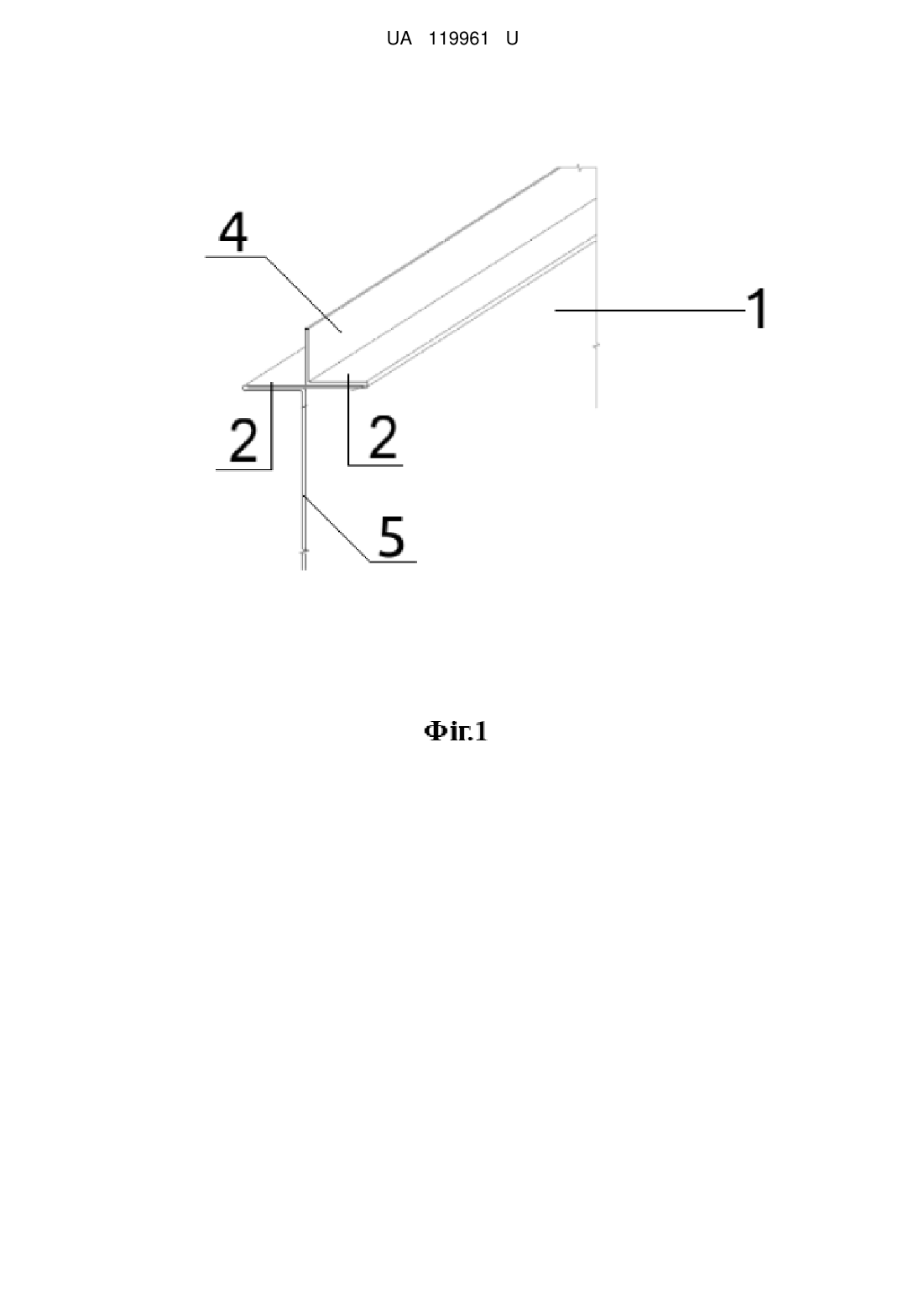

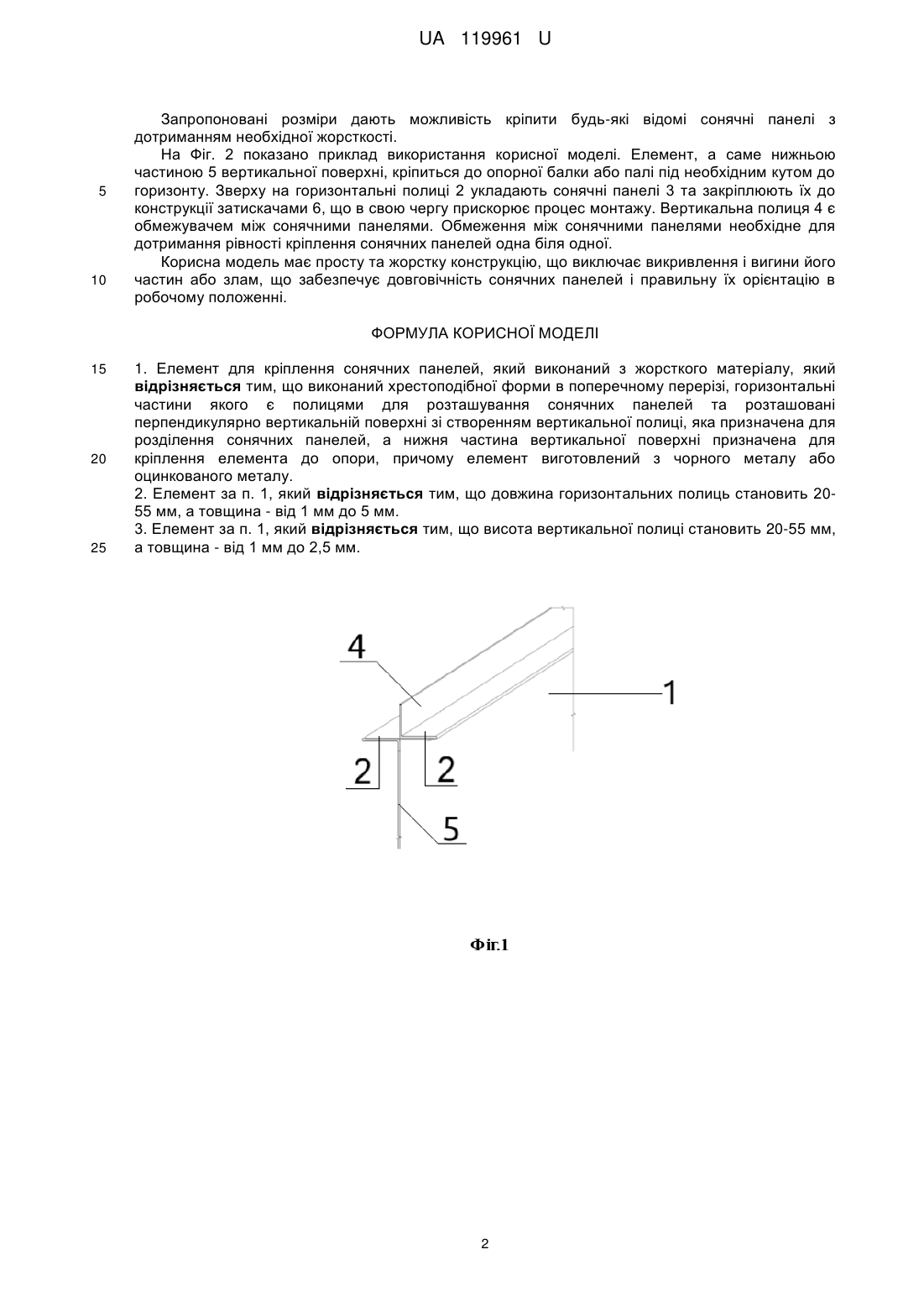

Реферат: Елемент для кріплення сонячних панелей виконаний хрестоподібної форми в поперечному перерізі, горизонтальні частини якого є полицями для розташування сонячних панелей та розташовані перпендикулярно вертикальній поверхні зі створенням вертикальної полиці, яка призначена для розділення сонячних панелей, а нижня частина вертикальної поверхні призначена для кріплення елемента до опори. При цьому елемент виготовлений з чорного металу або оцинкованого металу. UA 119961 U (54) ЕЛЕМЕНТ ДЛЯ КРІПЛЕННЯ СОНЯЧНИХ ПАНЕЛЕЙ UA 119961 U UA 119961 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до елементів металоконструкцій для кріплення сонячних панелей і може бути використана для фіксації фотоелектричних модулів в блоках електростанцій, що перетворюють енергію випромінювання Сонця в електричну енергію Відома опора для монтажу сонячних модулів (Заявка US20120079781 A1, МПК E04D13/18, опубл. 05.04 2012 р.), в якій використано опорний профіль із двома різними поздовжніми сторонами, який з'єднує принаймні два сонячні модулі, розташовані на двох різних поздовжніх боках. Використані опорні профілі мають складну конфігурацію і значну вагу. Відомий профіль для виготовлення обрамлення сонячного модуля (EP1418627, МПК H01L31/042, E04D13/18, H01L25/00, опубл. 29. 05. 2013 р.), який виконаний з жорсткого матеріалу у вигляді трубчастої рейки з пазом під установку панелі сонячного модуля і монтажним ребром, сполученим з її тильно стінкою, причому стінка трубчастої рейки, що є одним з ребер зазначеного паза, потовщена і має на поверхні всередині порожнини скіс, а в порожнині на внутрішній поверхні бічної стінки трубчастої рейки виконані гнізда під установку кріпильних елементів. Профіль складний у виготовленні. Нерівномірний розподіл ваги частин модуля з лицьової і тильної сторони при застосуванні відомого профілю не виключає злам ребра жорсткості або його викривлення. Низька надійність конструкції обмежує його застосування для виготовлення обрамлень великогабаритних модулів. З рівня техніки відомий профіль для виготовлення обрамлення сонячного модуля (Патент на корисну модель РФ №20197, МПК H01L 31/18, опубл. 20.10.2001 найближчий аналог), який виконаний з жорсткого матеріалу і має форму швелера з ребрами, що утворюють робочі пази, один з яких призначено під установку панелі сонячного модуля, інший - під установку кріпильних елементів, в якому введено ребро для утворення додаткового робочого паза під установку кріплення, при цьому ширина робочого паза під установку панелі сонячного модуля не перевищує 5,5 мм. При цьому матеріалом для виготовлення профілю є алюміній. Недоліком корисної моделі є складність та невисока надійність конструкції. Задача корисної моделі є розробка елемента для кріплення сонячних панелей, який має більш жорстку конструкцією, є більш надійним, зручним та універсальним в монтажі. Поставлена задача вирішується тим, що елемент для кріплення сонячних панелей, який виконаний з жорсткого матеріалу, який згідно з корисною моделлю, виконаний хрестоподібної форми в поперечному перерізі, горизонтальні частини якого є полицями для розташування сонячних панелей та розташовані перпендикулярно вертикальній поверхні зі створенням вертикальної полиці, яка призначена для розділення сонячних панелей, а нижня частина вертикальної поверхні призначена для кріплення елемента до опори, причому елемент виготовлений з чорного металу або оцинкованого металу. Згідно з корисною моделлю, довжина горизонтальних полиць становить 20-55 мм, а товщина - від 1 мм до 5 мм. Згідно з корисною моделлю, висота вертикальної полиці становить 20-55 мм, а товщина від 1 мм до 2,5 мм. Використання для виготовлення корисної моделі чорного металу або оцинкованого металу підвищує міцність його конструкції, тобто елемент є несучим елементом, завдяки якому не потрібно додатково підсилювати конструкцію. Корисна модель пояснюється кресленнями, де на Фіг. 1 показано загальний вигляд елемента для кріплення сонячних панелей, а на Фіг. 2 - загальний вигляд елемента з закріпленими сонячними панелями. Як показано на Фіг. 1 запропонований елемент 1 для кріплення сонячних панелей, виконаний з хрестоподібною формою в поперечному перерізі. Горизонтальні частини елемента 1 є полицями 2 для розташування сонячних панелей 3. Полиці 2 розташовані перпендикулярно вертикальній поверхні зі створенням вертикальної полиці 4, яка призначена для розділення сонячних панелей 3. Нижня частина 5 вертикальної поверхні призначена для кріплення елемента до опори (не показана). Корисна модель є цілісним опорним елементом, який формується прокатним станом та має хрестоподібне загинання, завдяки чому досягається висока жорсткість і надійність всієї конструкції. Найкращим матеріалом для виготовлення даного елемента є чорний метал або оцинкований метал. Оптимальними розмірами запропонованого елемента є: - довжина горизонтальних полиць становить 20-55 мм; - товщина горизонтальних полиць становить від 1 мм до 5 мм; - висота вертикальної полиці становить 20-55 мм; - товщина вертикальної полиці становить від 1 мм до 2,5 мм. 1 UA 119961 U 5 10 Запропоновані розміри дають можливість кріпити будь-які відомі сонячні панелі з дотриманням необхідної жорсткості. На Фіг. 2 показано приклад використання корисної моделі. Елемент, а саме нижньою частиною 5 вертикальної поверхні, кріпиться до опорної балки або палі під необхідним кутом до горизонту. Зверху на горизонтальні полиці 2 укладають сонячні панелі 3 та закріплюють їх до конструкції затискачами 6, що в свою чергу прискорює процес монтажу. Вертикальна полиця 4 є обмежувачем між сонячними панелями. Обмеження між сонячними панелями необхідне для дотримання рівності кріплення сонячних панелей одна біля одної. Корисна модель має просту та жорстку конструкцію, що виключає викривлення і вигини його частин або злам, що забезпечує довговічність сонячних панелей і правильну їх орієнтацію в робочому положенні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Елемент для кріплення сонячних панелей, який виконаний з жорсткого матеріалу, який відрізняється тим, що виконаний хрестоподібної форми в поперечному перерізі, горизонтальні частини якого є полицями для розташування сонячних панелей та розташовані перпендикулярно вертикальній поверхні зі створенням вертикальної полиці, яка призначена для розділення сонячних панелей, а нижня частина вертикальної поверхні призначена для кріплення елемента до опори, причому елемент виготовлений з чорного металу або оцинкованого металу. 2. Елемент за п. 1, який відрізняється тим, що довжина горизонтальних полиць становить 2055 мм, а товщина - від 1 мм до 5 мм. 3. Елемент за п. 1, який відрізняється тим, що висота вертикальної полиці становить 20-55 мм, а товщина - від 1 мм до 2,5 мм. 2 UA 119961 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
