Пристрій для екстреного розкриття дверей

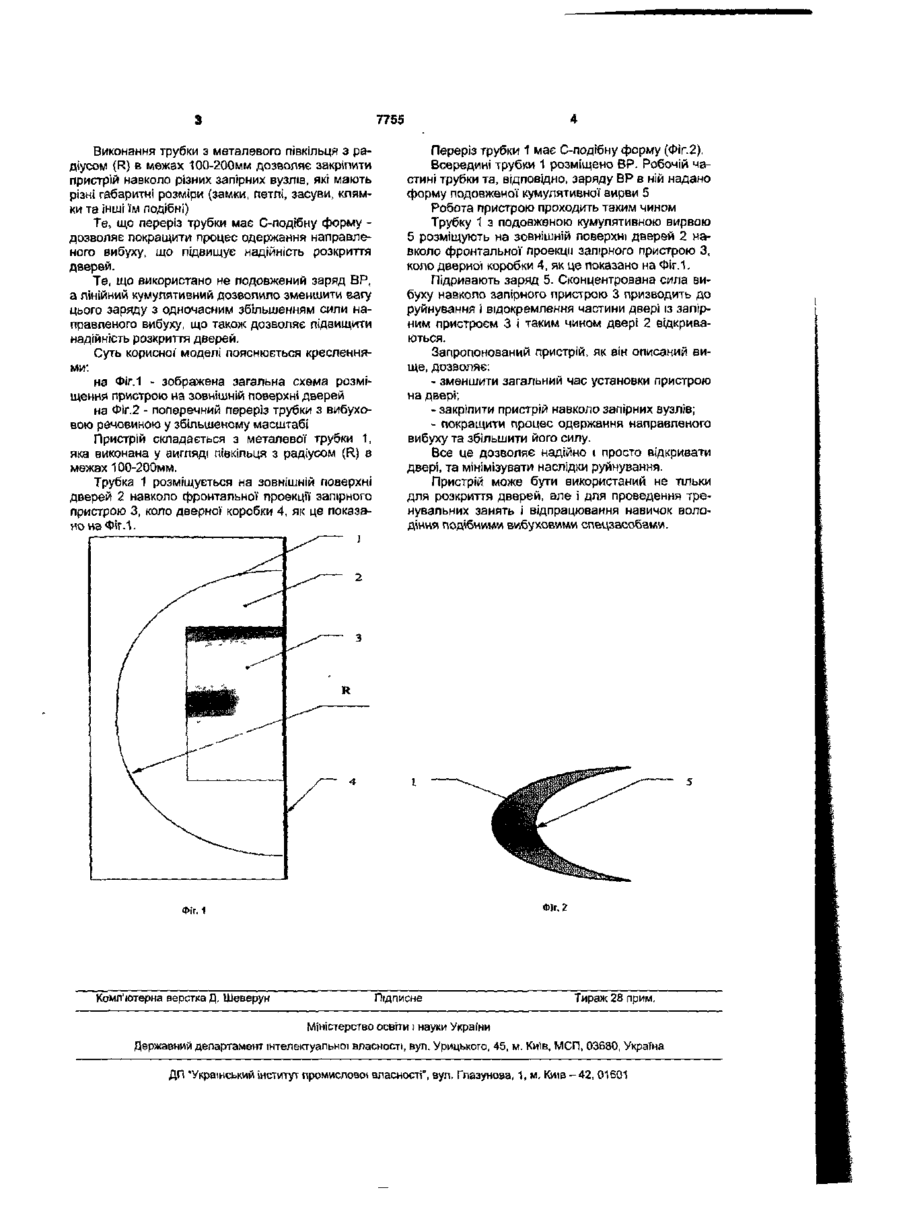

1. Пристрій для екстреного розкриття дверей, що містить трубку, всередині якої розміщено вибу хову речовину (ВР), який відрізняється тим, що трубка виконана з твердого матеріалу у вигляді півкільця. 2. Пристрій за п. 1, який відрізняється тим, що трубка виконана з металевого півкільця з радіусом (R) в межах 100-200 мм. 3. Пристрій за п. 2, який відрізняється тим, що переріз трубки має С-подібну форму. 4. Пристрій за п. 1, який відрізняється тим, що робочій стороні півкільця, а також ВР надано форму подовженої' кумулятивної вирви. Корисна модель відноситься до спецтехніки, а саме до пристроїв для екстреного розкриття дверей І може бути використана правоохоронними органами для проникнення в різні приміщення й будівлі з метою припинення протиправних або злочинних дій окремих осіб й угрупувань. Відомий пристрій для руйнування ділянки металевої труби в свердловині при проведенні капітального ремонту Цей пристрій має електроди для електрохімічного розчинення металу труби [пат. РФ №2227201, кл Е21В29/02 на винахід, публ 20.04,2004р.] Недоліком цього пристрою є неможливість його застосування для розкриття дерев'яних дверей Найбільш близьким до корисної моделі, що заявляється, є пристрій для екстреного розкриття дверей, що складається з еластичної трубки, всередині якої розміщено вибухову речовину [Безопасность: Поставщики продукции правоохранительным органам России. 1997/98 Каталог в 3-кн. Книга 1: Средства активной обороны и самозащиты. - 2-е изд. Москва: ЗАО «Бизон-95» 1997г. с.74]. Основним недоліком пристрою є те, що його конструкція вимагає значного часу для встановлення на двері. Цей час необхідний для надання еластичній трубці геометричне визначеної форми, з метою отримання максимальної ефективності під час використання цього пристрою. Форма трубки буде залежати від будови дверей та її зовнішнього оформлення. Відповідно, більш складні двері бу дуть вимагати великих витрат часу на цей етап, що для умов дії підрозділів правоохоронних органів є неприйнятним. Гумова трубка з внутрішнім діаметром 12мм, яка заповнена вибуховою речовиною (А-ІХ-1) не дозволяє одержати стійкий процес направленого вибуху, що знижує надійність розкриття дверей, В основу корисної моделі поставлено задачу створення пристрою для екстреного відкриття дверей шляхом зміни його конструкції, що дає можливість зменшення часу установки пристрою на двері і підвищує надійність його роботи. Рішення цієї задачі досягається тим, що в пристрої для екстреного розкриття дверей, що складається з трубки, всередині якої' розташовано вибухову речовину (ВР), згідно корисної моделі, трубка виконана з твердого матеріалу у вигляді півкільця. Крім того трубка виконана з металевого півкільця з радіусом (R) в межах 100-200мм. А також переріз трубки має С-подібну форму на робочій стороні півкільця, а також ВР надано форму подовженої кумулятивної вирви Саме ці суттєві ознаки необхідні і достатні для рішення поставленої задачі Вони дозволять зменшити загальний час установки пристрою на двері за рахунок того, що трубка виконана з твердого матеріалу і її геометрична форма задається заздалегідь і таким чином не витрачається час на придания трубки певної геометричної' форми. 7755 Виконання трубки з металевого півкільця з радіусом (R) в межах 100-200мм дозволяє закріпити пристрій навколо різних запірних вузлів, які мають різні габаритні розміри (замки, петлі, засуви, клямки та інші їм подібні) Те, що переріз трубки має С-подібну форму дозволяє покращити процес одержання направленого вибуху, що підвищує надійність розкриття дверей. Те, що використано не подовжений заряд ВР, а лінійний кумулятивний дозволило зменшити вагу цього заряду з одночасним збільшенням сили направленого вибуху, що також дозволяє підвищити надійність розкриття дверей. Суть корисної моделі пояснюється кресленнями: на Фіг.1 - зображена загальна схема розміщення пристрою на зовнішній поверхні дверей на Фіг.2 - поперечний переріз трубки з вибуховою речовиною у збільшеному масштабі Пристрій складається з металевої трубки 1, яка виконана у вигляді півкільця з радіусом (R) в межах 100-200мм. Трубка 1 розміщується на зовнішній поверхні дверей 2 навколо фронтальної1 проекції запірного пристрою 3, коло дверної коробки 4, як це показано на Фіг.1. Переріз трубки 1 має С-подібну форму (Фіг.2). Всередині трубки 1 розміщено ВР. Робочій частині трубки та, відповідно, заряду ВР в ній надано форму подовженої кумулятивної вирви 5 Робота пристрою проходить таким чином Трубку 1 з подовженою кумулятивною вирвою 5 розміщують на зовнішній поверхні дверей 2 навколо фронтальної проекції запірного пристрою З, коло дверної коробки 4, як це показано на Фіг.1. Підривають заряд 5. Сконцентрована сила вибуху навколо запірного пристрою 3 призводить до руйнування і відокремлення частини двері із запірним пристроєм 3 і таким чином двері 2 відкриваються. Запропонований пристрій, як він описаний вище, дозволяє: - зменшити загальний час установки пристрою на двері; - закріпити пристрій навколо запірних вузлів; - покращити процес одержання направленого вибуху та збільшити його силу. Все це дозволяє надійно і просто відкривати двері, та мінімізувати наслідки руйнування. Пристрій може бути використаний не тільки для розкриття дверей, але і для проведення тренувальних занять і відпрацювання навичок володіння подібними вибуховими спецзасобами. Фіг.2 Фїг. 1 Комп'ютерна верстка Д, Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український Інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
