Робочий орган шнекового очисника коренеплодів

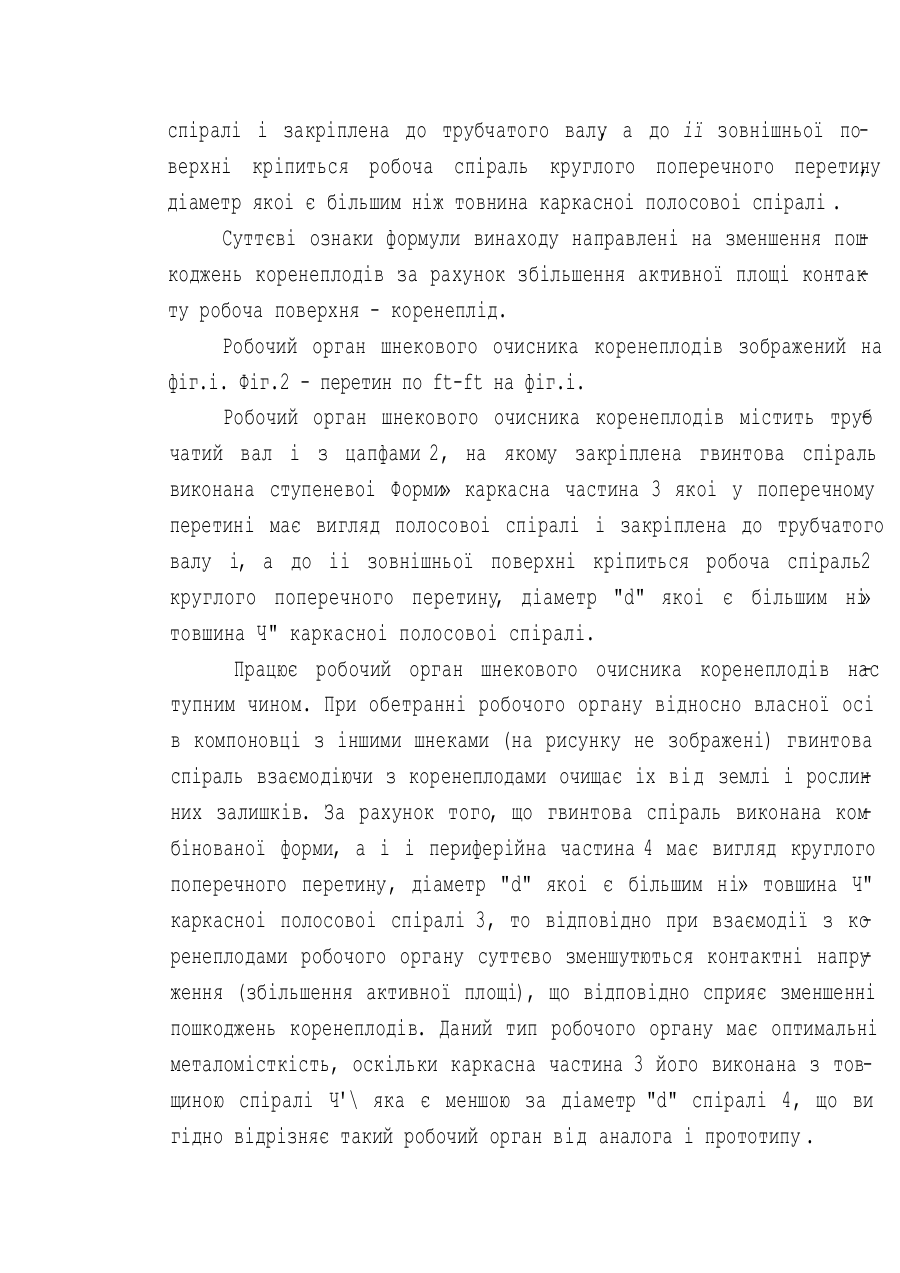

и мпс*А 01^ 33/08 РОБОЧИЙ ОРГАН ШНЕКОВОГО ОЧИСНИКА КОРЕНЕПЛОДІВ Винахід відноситься до галузі сільськогосподарського машино будування, а саме до очисних пристроів коренеплодів від землі і рослинних залишків. Відомий транспортно-очисний пристрій (АС СРСР N1727645 мкв ЙОІД 33/08, Бюл.ШЭ, 1992р.), шнекові робочі органи якого виконані у вигляді трубчатого валу з цапфами, на якому закріплена гвинтова спіраль. Аналог. Недоліком такого робочого органу є значні пошкодження коре неплодів гвинтовою спіраллю, а особливо іі периферійною частиною, яка має незначну активну площу. Відомий викопуючо-очисний пристрій (Патент України N953? мкв АО1Д 33/08, Бюл.ИЗ, 1996р.), шнекові робочі органи якого виконані у вигляді трубчатого валу з цапфами, на якому закріплена гвинтова спіраль. Прототип. Недоліком такого робочого органу є значні пошкодження коре неплодів гвинтовою спіраллю, а особливо іі периферійною частиною, яка має незначну активну площу. В основу винаходу покладена задача вдосконалення робочого органу, в якому виконанням гвинтовоі спіралі ступеневоі форми за безпечується збільшення активноі площі контакту коренеплодів з робочим органом і за рахунок цього зменшуються пошкодження коре неплодів, а отже збільшується вихід цукристоі сировини . Поставлена задача досягається за рахунок того, що в робочому органі шнекового очисника коренеплодів, що містить трубчатий вал з цапфами, на якому закріплена гвинтова спіраль згідно винаходу , вводиться те, що гвинтова спіраль виконана ступеневоі форми кар, касна частина якої у поперечному перетині має вигляд полосовоі спіралі і закріплена до трубчатого валу а до ії зовнішньої по, верхні кріпиться робоча спіраль круглого поперечного перетину , діаметр якоі є більшим ніж товнина каркасноі полосовоі спіралі . Суттєві ознаки формули винаходу направлені на зменшення пош коджень коренеплодів за рахунок збільшення активної площі контак ту робоча поверхня - коренеплід. Робочий орган шнекового очисника коренеплодів зображений на фіг.і. Фіг.2 - перетин по ft-ft на фіг.і. Робочий орган шнекового очисника коренеплодів містить труб чатий вал і з цапфами 2, на якому закріплена гвинтова спіраль виконана ступеневоі Форми» каркасна частина 3 якоі у поперечному перетині має вигляд полосовоі спіралі і закріплена до трубчатого валу і, а до іі зовнішньої поверхні кріпиться робоча спіраль2 круглого поперечного перетину, діаметр "d" якоі є більшим ні » товшина Ч" каркасноі полосовоі спіралі. Працює робочий орган шнекового очисника коренеплодів нас тупним чином. При обетранні робочого органу відносно власної осі в компоновці з іншими шнеками (на рисунку не зображені) гвинтова спіраль взаємодіючи з коренеплодами очищає іх від землі і рослин них залишків. За рахунок того, що гвинтова спіраль виконана ком бінованої форми, а і і периферійна частина 4 має вигляд круглого поперечного перетину, діаметр "d" якоі є більшим ні» товшина Ч" каркасноі полосовоі спіралі 3, то відповідно при взаємодії з ко ренеплодами робочого органу суттєво зменшутються контактні напру ження (збільшення активної площі), що відповідно сприяє зменшенні пошкоджень коренеплодів. Даний тип робочого органу має оптимальні металомісткість, оскільки каркасна частина 3 його виконана з товщиною спіралі Ч'\ яка є меншою за діаметр "d" спіралі 4, що ви гідно відрізняє такий робочий орган від аналога і прототипу . d І П ГП-П 1 І І І І І І IT І ) І І І І І І І I T / І І І І І І І І І І І І І І І І І І І II І І І І І І І 11 І І І І І І ) І пу І ТГ І І ГП І ~Г Г ? е. / А 4 З 0.6.
