Шнековий очисник коренеплодів

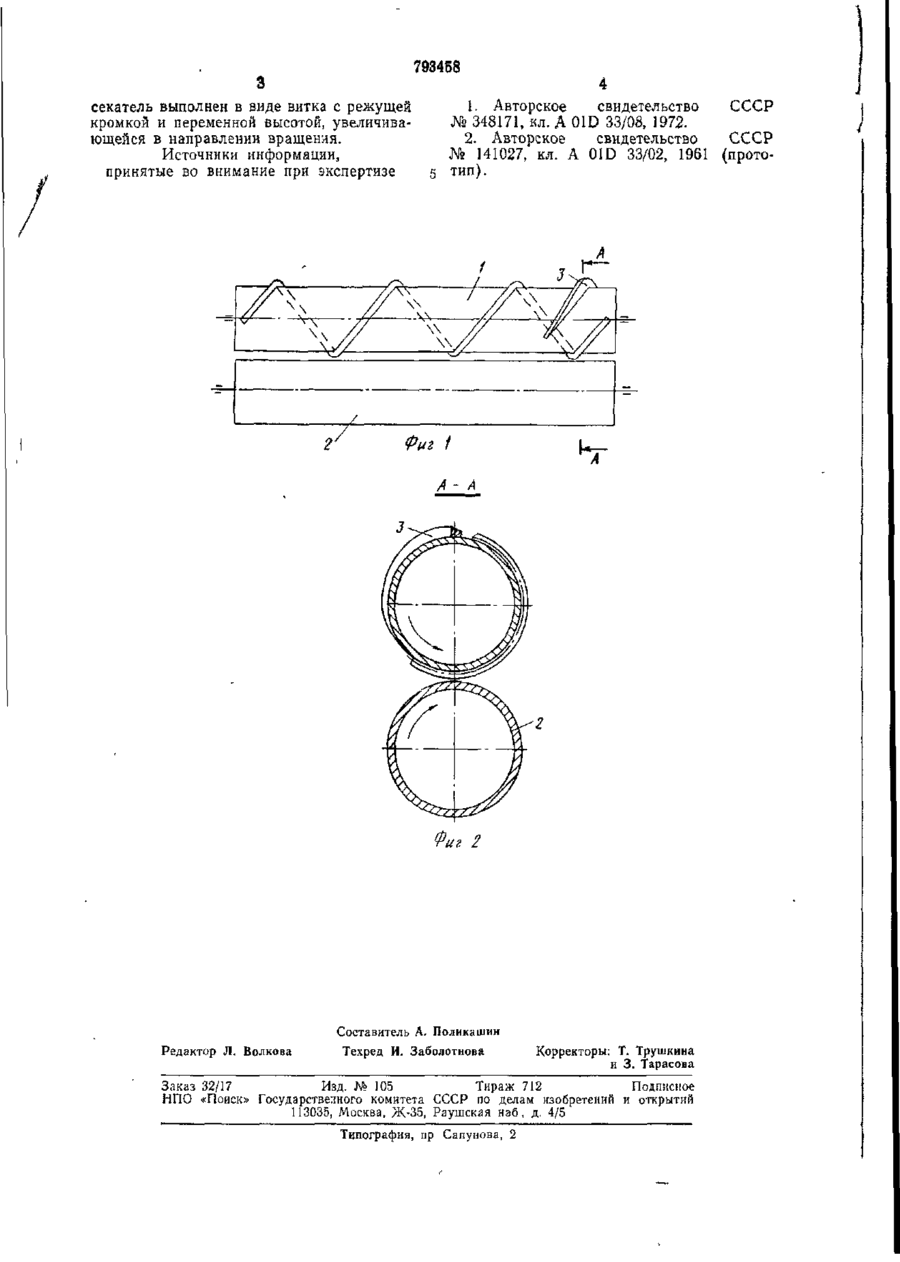

(11) Союз Советских Социапнсткческих Республик К Дополнительное к авт. свид-ву — (22) Заявлено 04.07.79 (21) 2789769/30-15 с присоединением заявки № Государетиеккый комитет СССР по делам нзсбрегечнй (23) Приоритет (51) М К л 3 А 01D 33/02 — — ^43) Опубликовано 07.01.81. Бюллетень № 1 (53) УДК 631.358.459 (088.8) (45) Дата опубликования описания 07 0181 (72) Авторы изобретения И. И. Русанов, Д. И. Кожушко и И. П. Гаврилов (71) Заявитель (54) ШНЕКОВЫЙ ОЧИСТИТЕЛЬ КОРНЕПЛОДОВ 1 Изобретение относится к сельскохозяйственному машиностроению, в частности к свеклоуборочным машинам Известно устройство для очистки корнеплодов, содержащее два параллельных шнека с встречной навивкой, причем конец каждого шнека выполнен с навивкой, обратной основной [1] Известен шнековый очиститель корнеплодов, содержащий встречно вращающиеся валики, на одном из которых установлен отсекатель ботвы [2] Недостатком известных устройств является то, что отсекатели не обеспечивают полной обрезки ботвы, связанной с корнеплодами Часть ботвы не отсекается, а зажимается между валиками п зоне отсекателей, в результате чего происи^ит забивание очистителя, нарушаете?! технологический процесс его работы Шнековый очиститель содержит встречно вращающиеся валики 1 и 2, на конце одного из них установлен отсекатель 3 ботвы, выполненный в виде витка с режущей кромкой и переменной высотой, увеличивающейся в направлении вращения Корнеплоды, почва и растительные остатки, попадая на встречно вращающиеся валики 1 и 2, перемещаются по ним, при этом почва и растительные остатки просыпаются ]0 через зазоры между валиками Основная масса ботвы, связанная с корнеплодами, зажимается между витками навивки шнекового валика 1 и валиком 2 и отсекается от корнеплодов Необрезанная часть ботвы, связанная с корнеплодами и зажатая между валиками, перемещается к отсекателю 3 Попадая в зазор, уменьшающийся соответственно переменной высоте режущей кромки отсекателя, ботва плавно отсекается от 20 корнеплодов Благодаря этому повышается качество очистки корнеплодов и улучшаетЦель изобретения — качественное удалеся работа шнекового очистителя ние ботвы Указанная цель достигается тем, что отФормула изобретения сеьатель ботвы выполнен в вите витка с ре25 жущей кромкой и переменной высотой, уве Шнековый очиститель корнеплодов, личивающеися в направлении вращения включающий встречно вращающиеся валики, на одном из которых установлен отсекаНа фиг. 1 изображен очиститель корнетель ботвы, о т л и ч а ю щ и й с я тем, что, с плодов, вид сверху, на фьг 2 — сечение З целью качественного удаления ботвы, отО А—А фиг. I. *-%**$ r g - V 7934S8 секатель выполнен в виде витка с режущей кромкой и переменной высотой, увеличивающейся в направлении вращения. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство № 348171, кл. A 01D 33/08, 1972. 2. Авторское свидетельство № 141027, кл. A 01D 33/02, 1961 5 тип). А -А Фиг 2 Составитель А. Поликашин Редактор Л. Волкова Техред И. Заболотнова Корректоры: Т. Трушкина и 3. Тарасова Заказ 32/17 Изд. № 105 Тираж 712 Подписное НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб, д. 4/5 Типография, пр Сапунова, 2 СССР СССР (прото
