Сталезалізобетонний сходовий марш

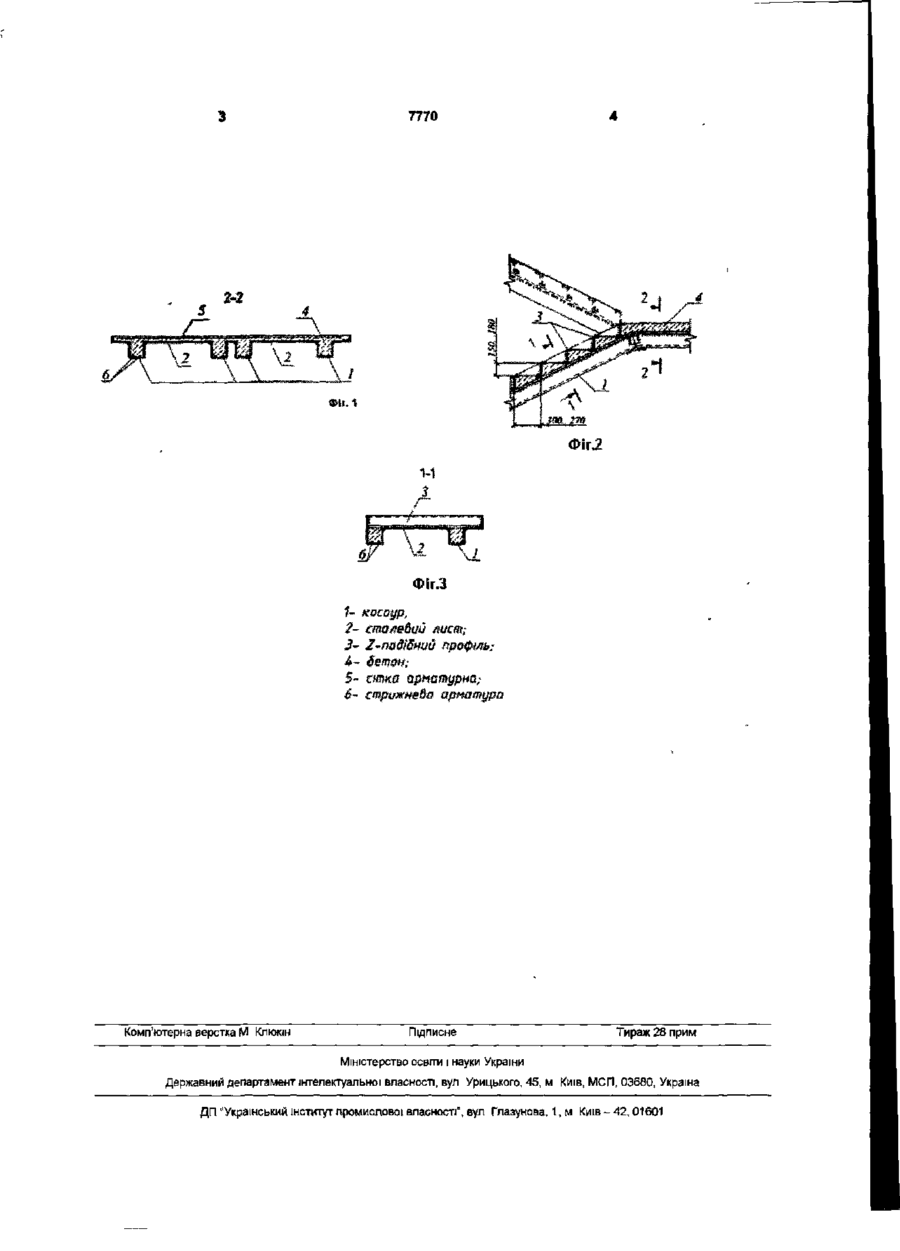

Сталезалізобетонний сходовий марш, що складається із холодногнутих листових профілів, листової та стрижневої арматури і заповнювача (бетону), який відрізняється тим, що сталеві листи і холодногнуті профілі, які зварені між собою, виконують функції несучої арматури та незнімної опалубки при затвердінні бетонного розчину Корисна модель відноситься до будівництва зокрема до конструкцій сходових маршів, що може бути використано при спорудженні багатоповерхових промислових будівель В наш час розвиток будівництва в Україні супроводжується відходом від типових збірних залізобетонних конструкцій, щ# пов'язано зі старінням матеріальної бази заводів залізобетонних виробів, а також із прагненням замовника мати індивідуальні, пристосовані під конкретні задачі проекти, які ведуть до поширеного застосування комплексних конструкцій У практиці проектування і будівництва основна перевага віддається конструкціям сходів із залізобетону як таким, що найбільш відповідають Найбільш близькими технічними рішеннями по використанні листової арматури з бетоном є перекриття по профільованому настилу [1 2], а також вимогам МІЦНОСТІ, ДОВГОВІЧНОСТІ та пожежобезпеч ності, але потреба в застосуванні сталезалізобетонних сходових маршів із ЗОВНІШНІМ ЛИСТОВИМ армуванням виникла при будівництві багатоповерхових будівель з різною висотою поверхів та не уніфікованих типорозмірів конструкцій Загальними ознаками корисної моделі є те, що сталеві листи і холодногнуті профілі, які зварені між собою, виконують функції несучої незйомної опалубки та несучої арматури при затвердінні бетонного розчину і в повній мірі відповідають вище переліченим вимогам при експлуатації конструкції Поставлена задача вирішується шляхом раціонального використання сталевих листів та гнутих листових профілів, що зварені в єдину конструкцію, причому сталева частина сходових маршів до бетонування може монтуватись в середині будівлі вручну без використання підйомних кранів при цьому непотрібне підсилювання опалубки підпорами при бетонуванні, що призводить до значної економії матеріалів і затрат праці сталезалізобетонні ригелі із ЗОВНІШНІМ ЛИСТОВИМ армуванням з попереднім та без попереднього напруження [3,4] На Фіг 1-3 зображений сталезалізобетонний сходовий марш з ВІДПОВІДНИМИ перерізами 1-1 та 2-2 На огибочних верстатах виготовляються з сталевого листа два гнутих профілі коробчатого перерізу, так звані косоури 1, які зварюються між собою сталевим листом 2 по всій довжині До листа 2 приварюються з відповідним кроком вертикальна грань СХІДЦІВ, яка називається присхідцем, що виконані із гнутого Z - подібного профілю З Після встановлення металевої конструкції сходового маршу в проектне положення проводиться бетонування проступів, косоурів та горизонтальної частини - сходової площадки При збільшенні постійного навантаження на сходовий марш можливе підсилення косоурів стрижневою арматурою 6, яка приварюється до внутрішньої полички косоура переривчастим швом Заповнення опалубки проводиться бетоном класу не нижче ВЗО-40 Використані джерела [1] Стороженко Л И , Семко О В , Ефименко В И Сталежелезобетонные конструкции -К Четверта хвиля, 1997-160с [2] Клименко Ф Е Сталебетонные конструкции с внешним полосовым армированием -К Будівельник, 1984 -88с [3] Винахід № (UA) 59636 А, Е04 В5/02, опубліковано в бюл №9, 15 09 2003р [4] Винахід № (UA) 59934 А, Е04 В5/00, опубліковано в бюл №9, 15 09 2003р 7770 •to.1 Фіг.2 11 З Г Фіг.З J- косоур, 2- статЬий 3- Z-тШнии профіль,5- атка арпатурна; 6- а Комп'ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42,01601
