Сталевий драбинний марш

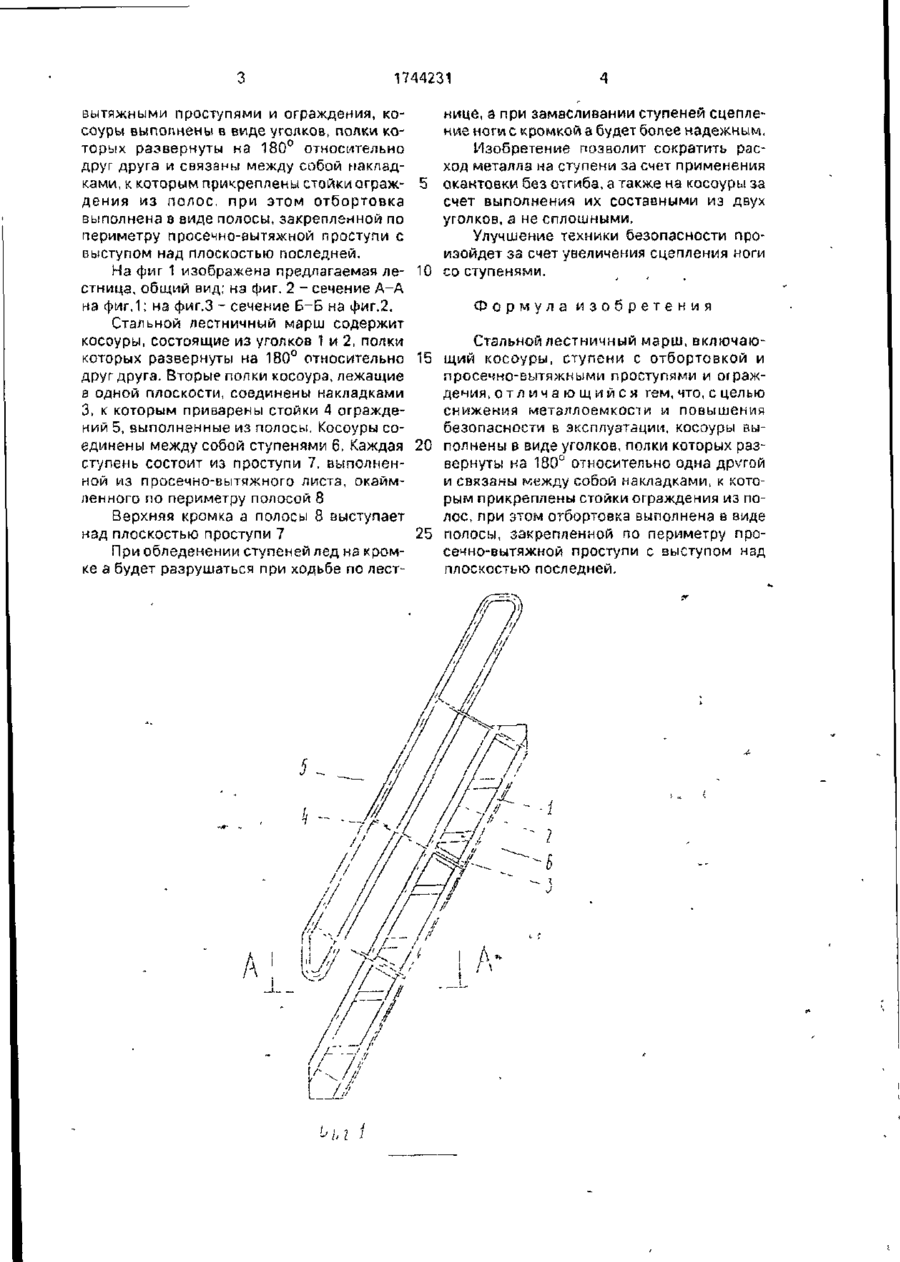

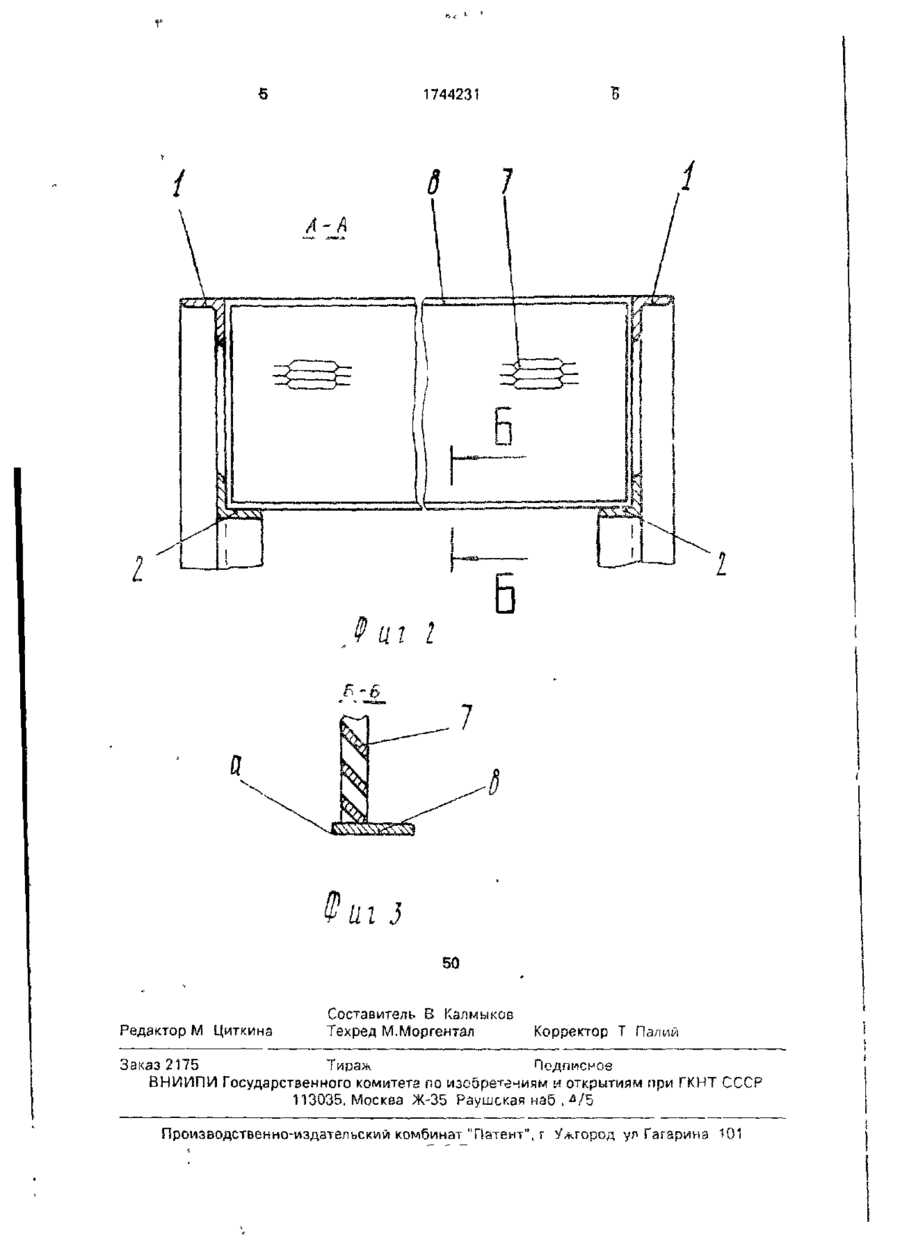

Использование, стальные лестницы с просечно-вытяжными проступями. Сущность изобретения: косоуры выполнены из уголков, полки которых развернуты на 180° относительно друг друга Полки, лежащие в одной плоскости, соединены накладками к которым приварены стойки ограждения Ступени состоят из просечно-вытяжной проступи, окаймленной по периметру полосой, верхняя кромка которой выступает над плоскостью проступи 3 ил. окаймленные с наружной стороны лестницы листовыми участками с отогнутыми вниз кромками С внутренней стороны лестницы просечно-вытяжная часть каждой проступи окаймлена листовым участком с отгибом вверх. Просечно-вытяжная часть проступи составляет 0,6-0,9 ширины последней Косоуры выполнены из сплошного швеллера высотой не менее ширины ступени Недостатками конструкции являются большая металлоемкость косоуров выполненных сплошными, и ступеней окантован ных листовым участком отогнутым вниз а также недостаточная безопасность при обледенении ступеней или при их замаслива НИИ Цель изобретения -снижение металлоемкости и повышение безопасности эксплу атации Указанная цель достигается тем, что в стальном лестничном мзрше включающем косоуры ступени с отбортовкой и просечно 1744231 вытяжными проступями и ограждения, косоуры выполнены в виде уголков, полки которых развернуты на 180° относительно друг друга и связаны между собой накладками, к которым прикреплены стойки ограждения из полос, при этом отбортовка выполнена в виде полосы, закрепленной по периметру просечно-вытяжной проступи с выступом над плоскостью последней. На фиг 1 изображена предлагаемая ле- 10 стница, общий вид; на фиг. 2 - сечение А-А на фиг.1; на фиг.З - сечение Б~Б на фиг.2. Стальной лестничный марш содержит косоуры, состоящие из уголков 1 и 2, полки которых развернуты на 180° относительно 15 друг друга. Вторые полки косоура, лежащие в одной плоскости, соединены накладками 3, к которым приварены стойки 4 ограждений 5, выполненные из полосы. Косоуры соединены между собой ступенями 6. Каждая 20 ступень состоит из проступи 7, выполненной из просечно-вытяжного листз, окаймленного по периметру полосой 8 Верхняя кромка а полосы 8 выступает 25 над плоскостью проступи 7 При обледенении ступеней лед на кромке а будет разрушаться при ходьбе по лест нице, а при замасливании ступеней сцепление ноги с кромкой а будет более надежным. Изобретение позволит сократить расход металла на ступени за счет применения окантовки без отгиба, а также на косоуры за счет выполнения их составными из двух уголков, а не сплошными. Улучшение техники безопасности произойдет зз счет увеличения сцепления ноги со ступенями. Формула изобретения Стальной лестничный марш, включающий косоуры, ступени с отбортовкой и просечно-вытяжными проступями и ограждения, о т л и ч а ю щ и й с я гем, что, с целью снижения металлоемкости и повышения безопасности в эксплуатации, косоуры выполнены в виде уголков, полки которых развернуты на 180° относительно одна другой и связаны между собой накладками, к которым прикреплены стойки ограждения из полос, при этом отбортовка выполнена в виде полосы, закрепленной по периметру просечно-вытяжной проступи с выступом над плоскостью последней. 1744231 9 иг і В -В Фии 50 Редактор М Циткина Составитель В Калмыков Техред М.Моргентал Корректор Т Палий Заказ 2175 Тисаж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж-35 Раушская наб , Производственно-издательский комбинат "Патент", г Ужгород ул Гагарина 101
