Система обробки інформації в електрогастроентерографії

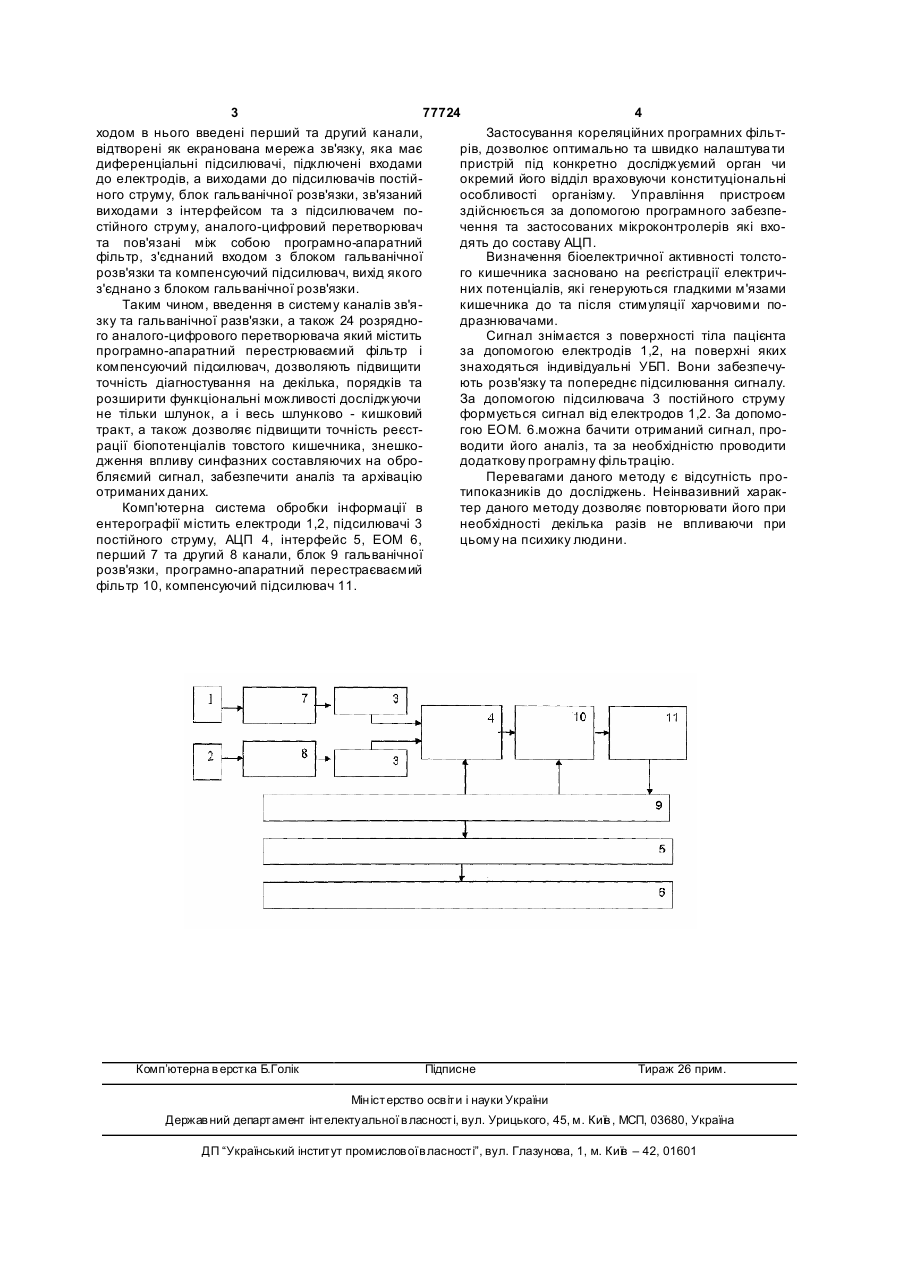

Комп'ютерна система обробки інформації в електро-гастро-ентерографії, яка містить електроди, підсилювачі постійного струму, ви ходи яких з'єднані з аналого-цифровим перетворювачем, інтерфейс пов'язаний з ЕОМ, яка відрізняється тим, що до неї введені перший та другий канали, відтворені як екранована мережа зв'язку, яка має диференціальні підсилювачі, підключені входами до електродів, а виходами - до підсилювачів постійного струму, блок гальванічної розв’язки, зв'язаний виходами з інтерфейсом аналого-цифровим перетворювачем та програмно-апаратним перенастроюваним фільтром, вихід якого з'єднаний з блоком гальванічної розв'язки, вхід програмноапаратного перенастроюваного фільтра з'єднаний з виходом аналого-цифрового перетворювача. Винахід має відношення до медичного приладобудування, зокрема до дослідження біоелектричної активності товстого кишечника та може бути застосований у гастроентерології. Відомий пристрій для діагностування скорочуючої діяльності шлунка та відділів кишечнику [див. патент РФ №2054885 по МПК6А61В5/05, бюл. №6, 1996г.], має блок реєстрації електричних сигналів, електроди, блок підсилювання та перетворювання електричних сигналів, блок контролю якості установки електродів, блок обробки даних, блок збору даних, блок виділення сигналів шлунку та кишечнику, монітор. Відомий універсальний електрогастрограф за [патентом РФ №2088150 по МПК6 А61В5/05, 1997г.], має електроди, резонансний фільтр гастрографічного каналу, резонансні фільтри ентерографічних каналів, резонансні фільтри дуаденографічного каналу, резонансні фільтри колографічних каналів, полосовий фільтр пропускання, самописец, заспокоювач. Найбільш близьким за совокупністю ознак є пристрій реєстрації та обробки сигналів біопотенціалів шлунково-кишкового тракту [див. пат. РФ №2088147 по МПК6А61В5/04, 1997г.], маючий електроди, три диференціальних підсилювача, фільтр нижніх частот, підсилювач постійного струму, аналого-цифровий перетворювач (АЦП), цифро-аналоговий перетворювач(ЦАП), інтерфейс, персональний комп'ютер. Однак схемне рішення описаних аналогів та прототипа не задовольняє потребам сучасного. Так із-за низької разрядності АЦП пристрій працює з низькою точністю. Обмежені функціональні можливості пристроїв - із-за відсутності або низького рівня програмного забезпечення. В основі винаходу стоїть задача відтворити такий пристрій обробки інформації у ектро-гастроентерографії, який за рахунок нового схемного рішення та програмного забезпечення, підвищив би точність ргістрації біопотенціалів товстого кишечника, знешкодити вплив синфазних составляючих на обробляємий сигнал, забезпечити аналіз та активацію отриманих даних, розширити функціональні можливості пристрою без додаткових матеріальних затрат. Такого технічного результату можна досягнути, якщо у комп'ютерну систему обробки інформації в електро-гастро-ентерографії, яка міститьелектроди, підсилювачі постійного струму, ви ходи яких з'єднані з аналого-цифровим перетворювачем, інтерфейс, пов'язаний з ЕОМ, згідно з вина (19) UA (11) 77724 (13) C2 (21) 20040605163 (22) 29.06.2004 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Семенець Валерій Васильович, Крук Олег Ярославович, Бєлоусова Ольга Юр'ївна, Зімницька Тетяна Василівна (73) ХАРКІВСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ РАДІОЕЛЕКТРОНІКИ (56) RU 2088150 C1, 27.08.1997 RU 2088147 C1, 27.08.1997 RU 2054885 C1, 27.02.1996 UA 57675 A, 15.06.2003 RU 2102004 C1, 20.01.1998 RU 2026003 C1, 09.01.1995 WO 0061001 A1, 19.10.2000 US 5678547 A, 21.10.1997 3 77724 4 ходом в нього введені перший та другий канали, Застосування кореляційних програмних фільтвідтворені як екранована мережа зв'язку, яка має рів, дозволює оптимально та швидко налаштува ти диференціальні підсилювачі, підключені входами пристрій під конкретно досліджуємий орган чи до електродів, а виходами до підсилювачів постійокремий його відділ враховуючи конституціональні ного струму, блок гальванічної розв'язки, зв'язаний особливості організму. Управління пристроєм виходами з інтерфейсом та з підсилювачем поздійснюється за допомогою програмного забезпестійного струму, аналого-цифровий перетворювач чення та застосованих мікроконтролерів які вхота пов'язані між собою програмно-апаратний дять до составу АЦП. фільтр, з'єднаний входом з блоком гальванічної Визначення біоелектричної активності толсторозв'язки та компенсуючий підсилювач, вихід якого го кишечника засновано на реєгістрації електричз'єднано з блоком гальванічної розв'язки. них потенціалів, які генеруються гладкими м'язами Таким чином, введення в систему каналів зв'якишечника до та після стимуляції харчовими позку та гальванічної разв'язки, а також 24 розряднодразнювачами. го аналого-цифрового перетворювача який містить Сигнал знімаєтся з поверхності тіла пацієнта програмно-апаратний перестрюваємий фільтр і за допомогою електродів 1,2, на поверхні яких компенсуючий підсилювач, дозволяють підвищити знаходяться індивідуальні УБП. Вони забезпечуточність діагностування на декілька, порядків та ють розв'язку та попереднє підсилювання сигналу. розширити функціональні можливості досліджуючи За допомогою підсилювача 3 постійного струму не тільки шлунок, а і весь шлунково - кишковий формується сигнал від електродов 1,2. За допомотракт, а також дозволяє підвищити точність реєстгою ЕОМ. 6.можна бачити отриманий сигнал, прорації біопотенціалів товстого кишечника, знешководити його аналіз, та за необхідністю проводити дження впливу синфазних составляючих на обрододаткову програмну фільтрацію. бляємий сигнал, забезпечити аналіз та архівацію Перевагами даного методу є відсутність проотриманих даних. типоказників до досліджень. Неінвазивний харакКомп'ютерна система обробки інформації в тер даного методу дозволяє повторювати його при ентерографії містить електроди 1,2, підсилювачі 3 необхідності декілька разів не впливаючи при постійного струму, АЦП 4, інтерфейс 5, ЕОМ 6, цьому на психику людини. перший 7 та другий 8 канали, блок 9 гальванічної розв'язки, програмно-апаратний перестраєваємий фільтр 10, компенсуючий підсилювач 11. Комп’ютерна в ерстка Б.Голік Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
