Система обробки інформації

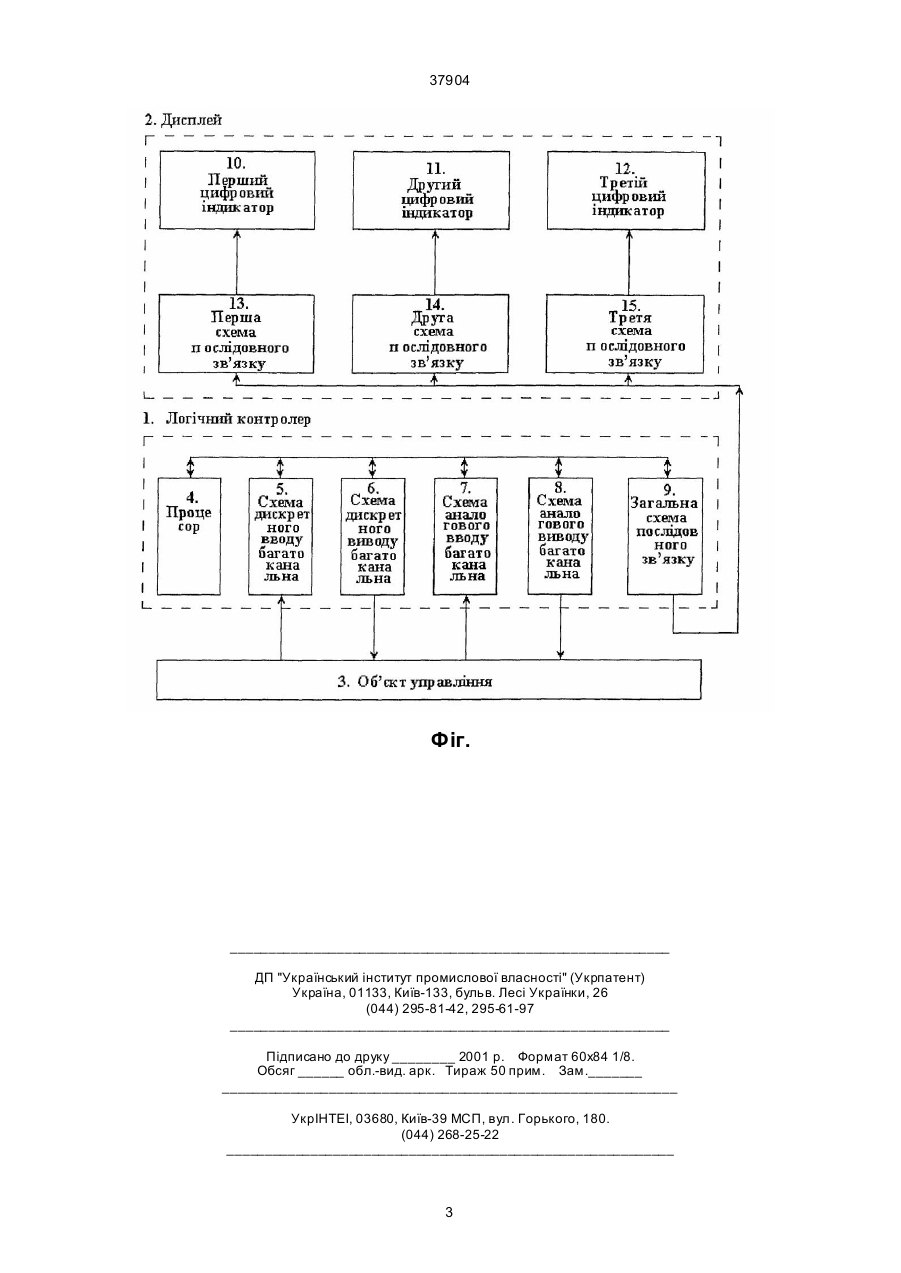

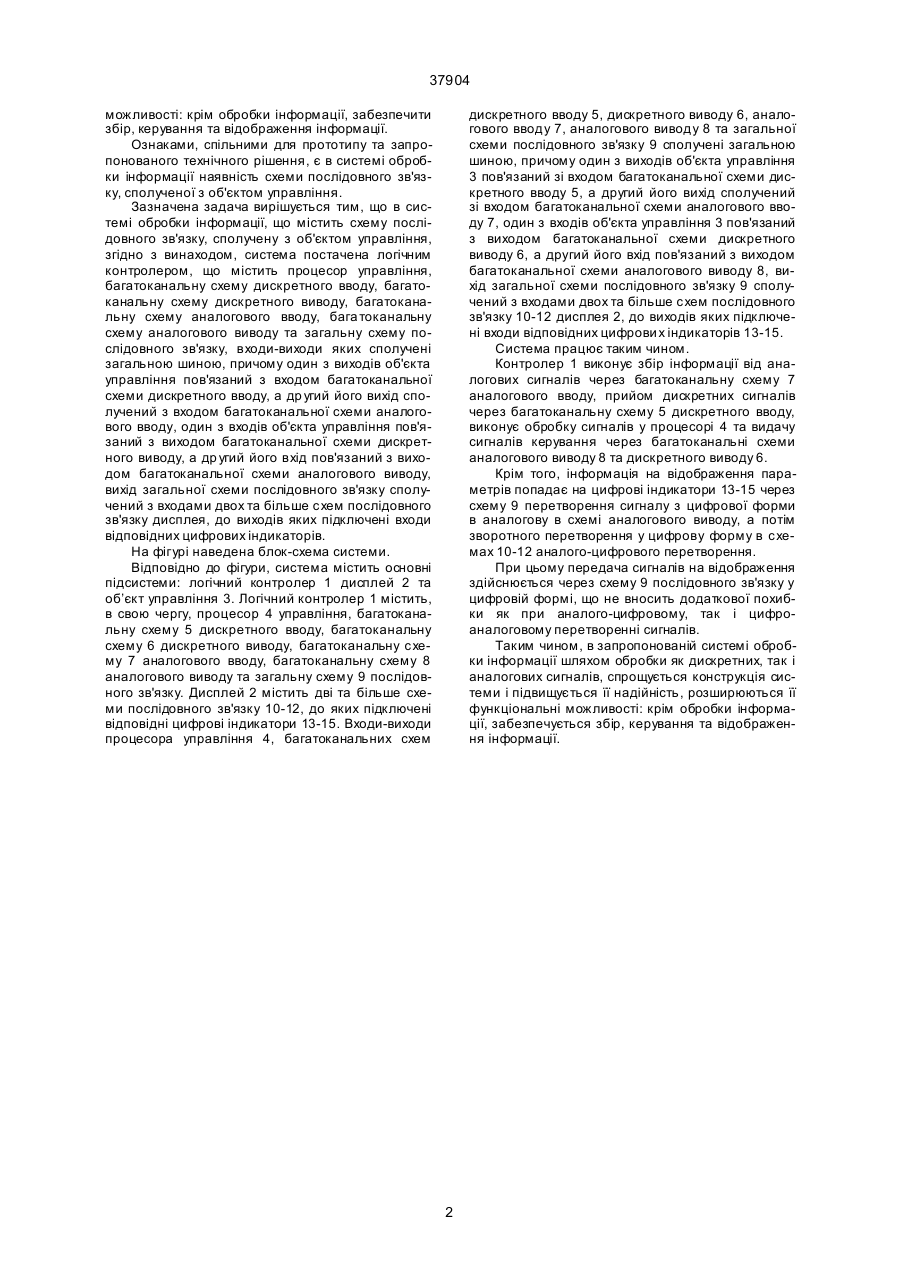

Система обробки інформації, що містить схему послідовного зв'язку, сполучену з об'єктом управління, яка відрізняється тим, що вона постачена логічним контролером, що містить проце 37904 можливості: крім обробки інформації, забезпечити збір, керування та відображення інформації. Ознаками, спільними для прототипу та запропонованого технічного рішення, є в системі обробки інформації наявність схеми послідовного зв'язку, сполученої з об'єктом управління. Зазначена задача вирішується тим, що в системі обробки інформації, що містить схему послідовного зв'язку, сполучену з об'єктом управління, згідно з винаходом, система постачена логічним контролером, що містить процесор управління, багатоканальну схему дискретного вводу, багатоканальну схему дискретного виводу, багатоканальну схему аналогового вводу, бага токанальну схему аналогового виводу та загальну схему послідовного зв'язку, входи-виходи яких сполучені загальною шиною, причому один з виходів об'єкта управління пов'язаний з входом багатоканальної схеми дискретного вводу, а др угий його вихід сполучений з входом багатоканальної схеми аналогового вводу, один з входів об'єкта управління пов'язаний з виходом багатоканальної схеми дискретного виводу, а др угий його вхід пов'язаний з виходом багатоканальної схеми аналогового виводу, вихід загальної схеми послідовного зв'язку сполучений з входами двох та більше схем послідовного зв'язку дисплея, до виходів яких підключені входи відповідних цифрових індикаторів. На фігурі наведена блок-схема системи. Відповідно до фігури, система містить основні підсистеми: логічний контролер 1 дисплей 2 та об’єкт управління 3. Логічний контролер 1 містить, в свою чергу, процесор 4 управління, багатоканальну схему 5 дискретного вводу, багатоканальну схему 6 дискретного виводу, багатоканальну схему 7 аналогового вводу, багатоканальну схему 8 аналогового виводу та загальну схему 9 послідовного зв'язку. Дисплей 2 містить дві та більше схеми послідовного зв'язку 10-12, до яких підключені відповідні цифрові індикатори 13-15. Входи-виходи процесора управління 4, багатоканальних схем дискретного вводу 5, дискретного виводу 6, аналогового вводу 7, аналогового виводу 8 та загальної схеми послідовного зв'язку 9 сполучені загальною шиною, причому один з виходів об'єкта управління 3 пов'язаний зі входом багатоканальної схеми дискретного вводу 5, а другий його вихід сполучений зі входом багатоканальної схеми аналогового вводу 7, один з входів об'єкта управління 3 пов'язаний з виходом багатоканальної схеми дискретного виводу 6, а другий його вхід пов'язаний з виходом багатоканальної схеми аналогового виводу 8, вихід загальної схеми послідовного зв'язку 9 сполучений з входами двох та більше схем послідовного зв'язку 10-12 дисплея 2, до виходів яких підключені входи відповідних цифрови х індикаторів 13-15. Система працює таким чином. Контролер 1 виконує збір інформації від аналогових сигналів через багатоканальну схему 7 аналогового вводу, прийом дискретних сигналів через багатоканальну схему 5 дискретного вводу, виконує обробку сигналів у процесорі 4 та видачу сигналів керування через багатоканальні схеми аналогового виводу 8 та дискретного виводу 6. Крім того, інформація на відображення параметрів попадає на цифрові індикатори 13-15 через схему 9 перетворення сигналу з цифрової форми в аналогову в схемі аналогового виводу, а потім зворотного перетворення у цифрову форму в схемах 10-12 аналого-цифрового перетворення. При цьому передача сигналів на відображення здійснюється через схему 9 послідовного зв'язку у цифровій формі, що не вносить додаткової похибки як при аналого-цифровому, так і цифроаналоговому перетворенні сигналів. Таким чином, в запропонованій системі обробки інформації шляхом обробки як дискретних, так і аналогових сигналів, спрощується конструкція системи і підвищується її надійність, розширюються її функціональні можливості: крім обробки інформації, забезпечується збір, керування та відображення інформації. 2 37904 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
