Пристрій для заморожування і зберігання великих об’ємів біологічних матеріалів

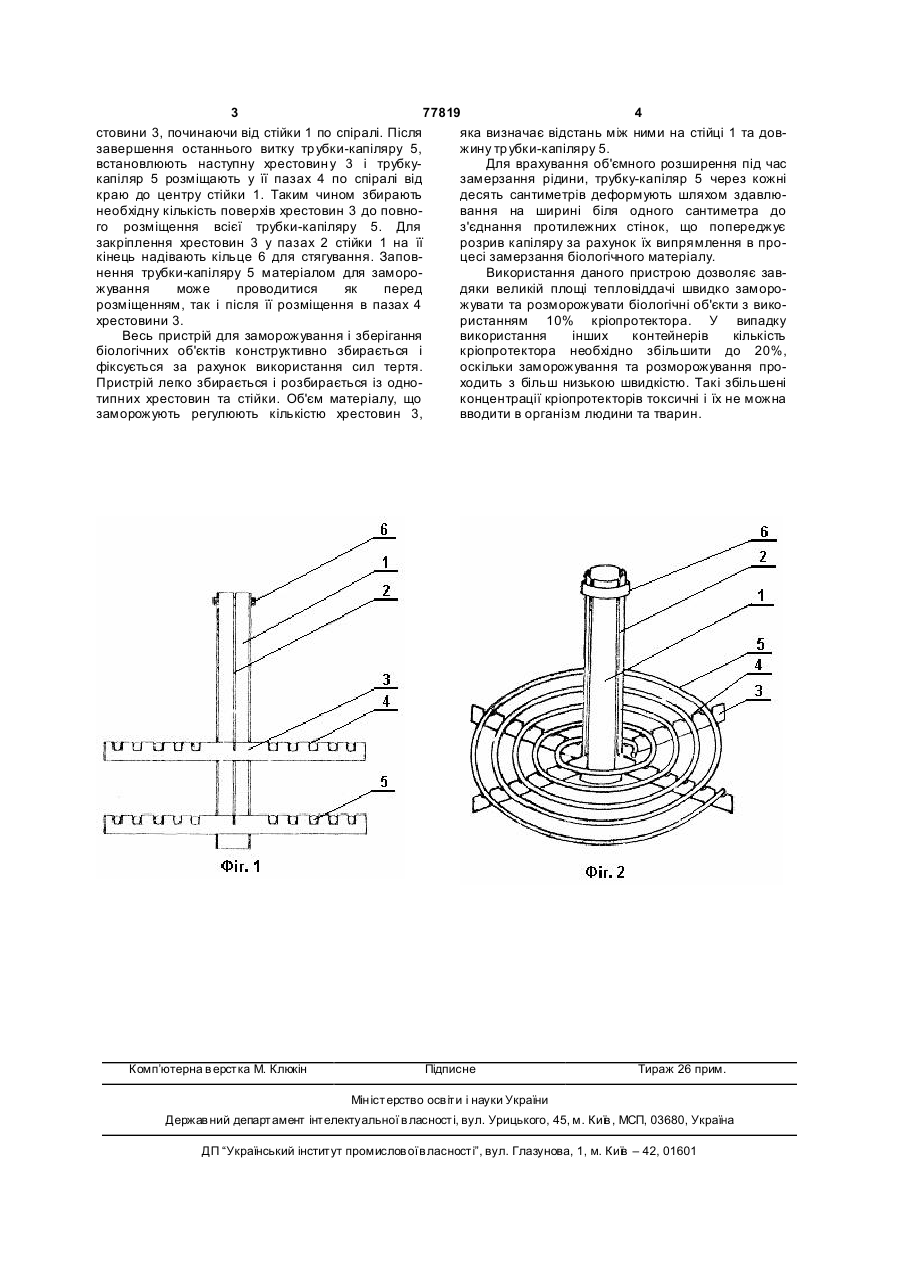

Пристрій для заморожування і зберігання великих об'ємів біологічних матеріалів, який включає трубку-капіляр, виконану із полімерного прозорого нетоксичного матеріалу, заповнену біологічним матеріалом, розбавленим у середовищі, яке містить до 10% кріопротектора, заморожену у рідкому азоті і розміщену у посудині Дьюара, який відрізняється тим, що заповнену тр убку-капіляр, довжина якої визначається об’ємом заморожування біологічних матеріалів, розміщено у пазах хрестовин за спіраллю від краю до центру стійки, трубкакапіляр має вдавлення на ширині біля одного сантиметра до з’єднання протилежних стінок через кожні десять сантиметрів, стійка має повздовжні пази для розміщення хрестовин та кільце для стягування, а в хрестовинах виконані пази для трубки-капіляра. Винахід відноситься до пристроїв для швидкого заморожування і зберігання в середовищі холодоагенту біологічних матеріалів (еритроцитів і сперми). Відомий пристрій [а. с. СРСР №431805 МКВ F 25D 3/10 Камера для заморожування біологічних матеріалів / Веркин Б.И., Рудько Ю.М., Остипов В.Я., Серебницкий Β.Α., Киселев А.Е. №1773952/28-13; Заявл. 17.04.72; Опубл. 15.03.76. - Бюл. 10], який включає введення великих об'ємів біологічних об'єктів у камеру, внутрішня стінка корпусу і контейнер якої зроблені циліндричними із округленим дном, а на внутрішній стінці корпусу розміщені спіральні направляючі. Недоліком даного пристрою є те, що великий об'єм контейнера не дає можливості позбавитися від значних температурних градієнтів у біологічному матеріалі, що не дозволяє швидко його заморожувати та розморожувати і призводить до значних втрат якості об'єкта. Винаходом ставиться завдання без втрати якості забезпечити швидке заморожування та зберігання в рідкому азоті, який знаходиться в судині Дьюара, великих за об'ємом порцій біологічних матеріалів розбавлених у середовищі, яке містить до 10% кріопротектора. Поставлене завдання досягається тим, що у пристрої для заморожування і зберігання великих об'ємів біологічних матеріалів, який вк.іючас трубку-капіляр, виконану із полімерного прозорого нетоксичного матеріалу заповнену біологічним матеріалом, розбавленим у середовищі яке містить до 10% кріопротектора, заморожену у рідкому азоті і розміщену у судині Дьюара, згідно винаходу заповнену трубку-капіляр розміщено у пазах хрестовин закріплених кільцем на стійці з повздовжніми взаємно перпендикулярними пазами. На Фіг.1 показано загальний вигляд запропонованого пристрою, на Фіг.2 пристрій в аксонометрії. Пристрій для заморожування і зберігання великих об'ємів біологічних матеріалів має стійку 1 з повздовжніми взаємно перпендикулярними пазами 2, в яких кріпляться хрестовини 3 з пазами 4 для розміщення трубки-капіляра 5, стійку 1 з декількома хрестовинами 3 зафіксовано кільцем 6 для стягування на різній висоті. Перед замороженням першу нижню хрестовину встановлюють у пазах 2 стійки 1 на необхідній висоті. Трубку-капіляр 5 розміщують у пазах 4 хре (19) UA (11) 77819 (13) C2 (21) 20041210882 (22) 28.12.2004 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Шеремета Віктор Іванович, Бугров Олексій Дмитрович, Вишневський Валентин Іосифович (73) НАЦІОН АЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ (56) SU 906555, 23.02.1982 SU 431805, 15.03.1976 SU 1377543 A1, 29.02.1988 SU 472655, 29.08.1975 SU 354854, 13.11.1972 JP 2002234601, 23.08.2002 DE 1983470 A, 03.02.2000 US 5689961 A, 25.11.1997 US 4630873 A, 23.12.1986 3 77819 4 стовини 3, починаючи від стійки 1 по спіралі. Після яка визначає відстань між ними на стійці 1 та довзавершення останнього витку тр убки-капіляру 5, жину тр убки-капіляру 5. встановлюють наступну хрестовин у 3 і трубкуДля врахування об'ємного розширення під час капіляр 5 розміщають у її пазах 4 по спіралі від замерзання рідини, трубку-капіляр 5 через кожні краю до центру стійки 1. Таким чином збирають десять сантиметрів деформують шляхом здавлюнеобхідну кількість поверхів хрестовин 3 до повновання на ширині біля одного сантиметра до го розміщення всієї трубки-капіляру 5. Для з'єднання протилежних стінок, що попереджує закріплення хрестовин 3 у пазах 2 стійки 1 на її розрив капіляру за рахунок їх випрямлення в прокінець надівають кільце 6 для стягування. Заповцесі замерзання біологічного матеріалу. нення трубки-капіляру 5 матеріалом для замороВикористання даного пристрою дозволяє завжування може проводитися як перед дяки великій площі тепловіддачі швидко заморорозміщенням, так і після її розміщення в пазах 4 жувати та розморожувати біологічні об'єкти з викохрестовини 3. ристанням 10% кріопротектора. У випадку Весь пристрій для заморожування і зберігання використання інших контейнерів кількість біологічних об'єктів конструктивно збирається і кріопротектора необхідно збільшити до 20%, фіксується за рахунок використання сил тертя. оскільки заморожування та розморожування проПристрій легко збирається і розбирається із одноходить з більш низькою швидкістю. Такі збільшені типних хрестовин та стійки. Об'єм матеріалу, що концентрації кріопротекторів токсичні і їх не можна заморожують регулюють кількістю хрестовин 3, вводити в організм людини та тварин. Комп’ютерна в ерстка М. Клюкін Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
