Фільтр

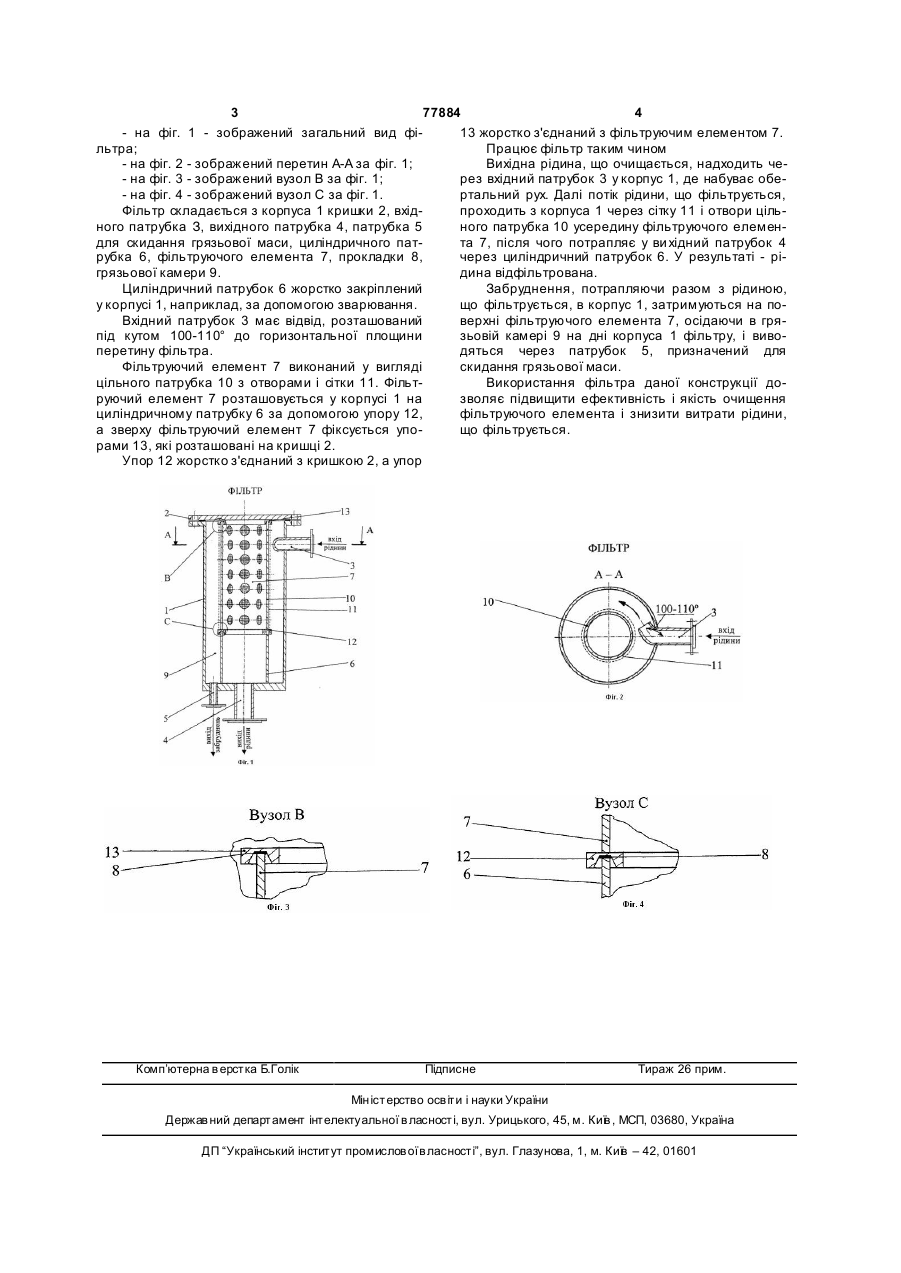

1. Фільтр, що містить корпус із вхідним і вихідним патрубками і фільтруючий елемент, який відрізняється тим, що усередині нижньої частини корпуса співвісно йому виконаний виступ у вигляді циліндричного патрубка, що утворює грязьову камеру, а у верхній частині вхідний патрубок виконаний з виступом усередину корпуса і жорстко закріплений під кутом 100-110° до горизонтальної площини перерізу фільтра. 2. Фільтр за п. 1, який відрізняється тим, що висота грязьової камери становить від 1/4 до 1/2 висоти корпуса фільтра. (19) (21) a200506241 (22) 24.06.2005 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Ірха Віктор Миколайович, Кохан Анатолій Омел'янович, Зайка Володимир Якович, Каревський Роман Петрович, Власов Валерій Вікторович, Живолуга Сергій Вікторович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІН АТ ІМ. ІЛЛІЧА" (56) UA 48715 A, 15.08.2002 SU 480428, 15.08.1975 SU 558687, 25.05.1977 3 77884 4 - на фіг. 1 - зображений загальний вид фі13 жорстко з'єднаний з фільтруючим елементом 7. льтра; Працює фільтр таким чином - на фіг. 2 - зображений перетин А-А за фіг. 1; Вихідна рідина, що очищається, надходить че- на фіг. 3 - зображений вузол В за фіг. 1; рез вхідний патрубок 3 у корпус 1, де набуває обе- на фіг. 4 - зображений вузол С за фіг. 1. ртальний рух. Далі потік рідини, що фільтрується, Фільтр складається з корпуса 1 кришки 2, вхідпроходить з корпуса 1 через сітку 11 і отвори цільного патрубка З, вихідного патрубка 4, патрубка 5 ного патрубка 10 усередину фільтруючого елемендля скидання грязьової маси, циліндричного патта 7, після чого потрапляє у ви хідний патрубок 4 рубка 6, фільтруючого елемента 7, прокладки 8, через циліндричний патрубок 6. У результаті - рігрязьової камери 9. дина відфільтрована. Циліндричний патрубок 6 жорстко закріплений Забруднення, потрапляючи разом з рідиною, у корпусі 1, наприклад, за допомогою зварювання. що фільтрується, в корпус 1, затримуються на поВхідний патрубок 3 має відвід, розташований верхні фільтруючого елемента 7, осідаючи в гряпід кутом 100-110° до горизонтальної площини зьовій камері 9 на дні корпуса 1 фільтру, і вивоперетину фільтра. дяться через патрубок 5, призначений для Фільтруючий елемент 7 виконаний у вигляді скидання грязьової маси. цільного патрубка 10 з отворами і сітки 11. ФільтВикористання фільтра даної конструкції доруючий елемент 7 розташовується у корпусі 1 на зволяє підвищити ефективність і якість очищення циліндричному патрубку 6 за допомогою упору 12, фільтруючого елемента і знизити витрати рідини, а зверху фільтруючий елемент 7 фіксується упощо фільтрується. рами 13, які розташовані на кришці 2. Упор 12 жорстко з'єднаний з кришкою 2, а упор Комп’ютерна в ерстка Б.Голік Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
