Фільтр для очистки масла
Формула / Реферат
Фільтр для очистки масла, що включає корпус, з'єднаний з кришкою, ущільнюючу прокладку, фільтруючий елемент, перепускний клапан, протидренажний клапан, який відрізняється тим, що перепускний клапан розміщений біля вхідних отворів фільтра, в нижній частині фільтруючого елемента.
Текст

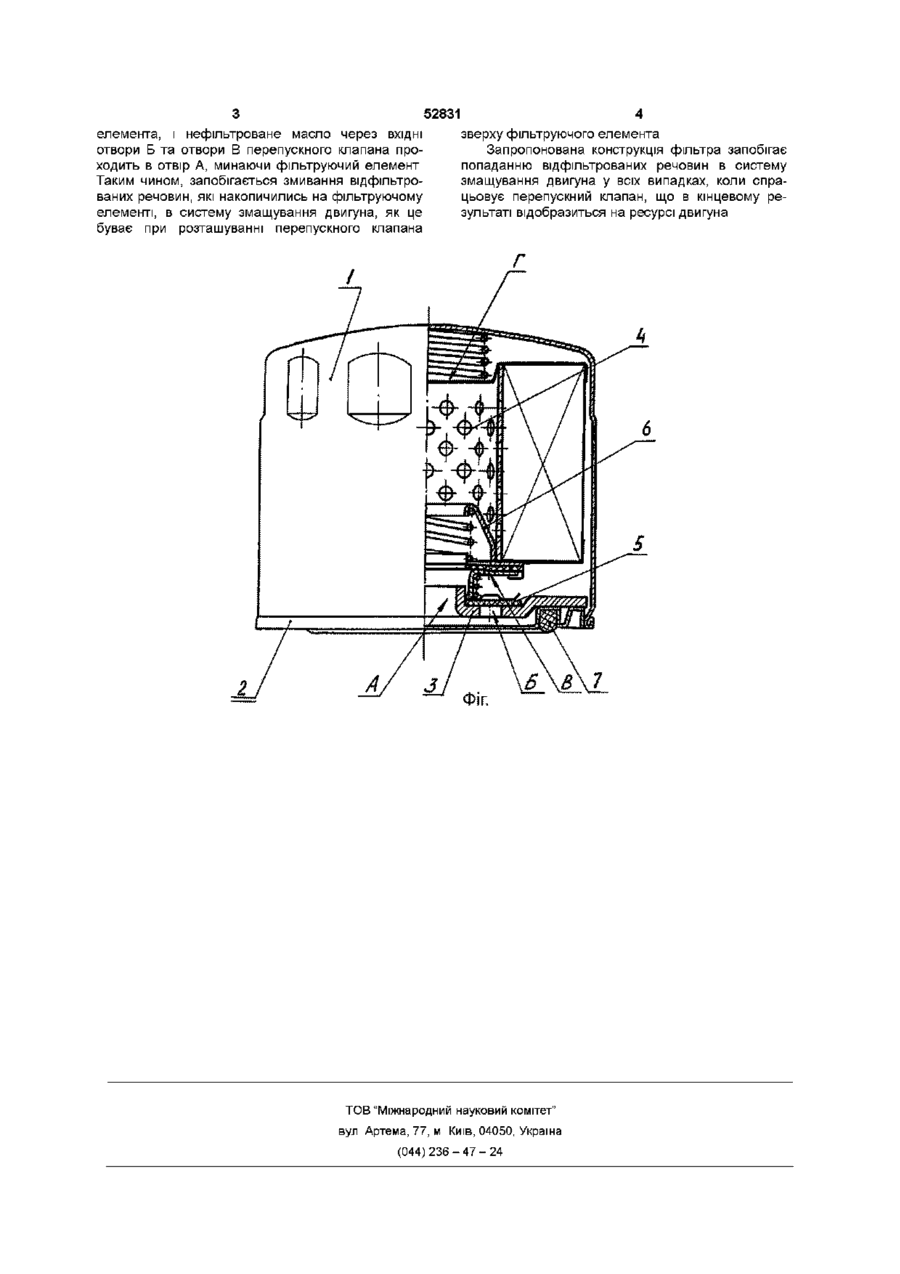

Фільтр для очистки масла, що включає корпус, з'єднаний з кришкою, ущільнюючу прокладку, фільтруючий елемент, перепускний клапан, протидренажний клапан, який відрізняється тим, що перепускний клапан розміщений біля вхідних отворів фільтра, в нижній частині фільтруючого елемента корпус, з єднаний з кришкою, ущільнюючу прокладку, фільтруючий елемент, перепускний клапан та протидренажний клапан, у якому, згідно з винаходом, перепускний клапан розміщений біля вхідних отворів фільтра, тобто в нижній частині фільтруючого елемента На фігурі показаний фільтр для очистки масла у розрізі Фільтр для очистки масла має металевий корпус 1 круглої форми і кришку 2, з'єднані між собою, підсилювач кришки 3 з вхідними отворами Б, розташованими по колу, фільтруючий елемент 4, протидренажний клапан 5 у вигляді круглої гумової пластини, притиснутий до підсилювача, перепускний клапан 6 та ущільнююче гумове кільце 7, яке розташоване в канавці кришки 2 Фільтр для очистки масла діє слідуючим чином Забруднене масло з картера двигуна насосом подається через ВХІДНІ отвори Б у внутрішню порожнину корпуса, проходить через фільтруючий елемент і виходить через отвір А Таким чином, звільнене від домішок масло по центральному (вихідному) отвору А подається в систему змащування двигуна При зупинці двигуна протидренажний клапан запобігає стіканню масла із фільтра та системи змащування двигуна у піддон картера Це забезпечує швидку подачу масла в систему двигуна при наступному запуску При надмірному забруднені фільтруючого елемента або при загустілому маслі взимку спрацьовує перепускний клапан, що запобігає руйнування фільтруючого О со 00 сч ю елемента, і нефільтроване масло через ВХІДНІ отвори Б та отвори В перепускного клапана проходить в отвір А, минаючи фільтруючий елемент Таким чином, запобігається змивання відфільтрованих речовин, які накопичились на фільтруючому елементі, в систему змащування двигуна, як це буває при розташуванні перепускного клапана 52831 4 зверху фільтруючого елемента Запропонована конструкція фільтра запобігає попаданню відфільтрованих речовин в систему змащування двигуна у всіх випадках, коли спрацьовує перепускний клапан, що в кінцевому результаті відобразиться на ресурсі двигуна ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюFilter for oil purification
Автори англійськоюZmiievets Serhii Oleksandrovych
Назва патенту російськоюФильтр для очистки масла
Автори російськоюЗмиевец Сергей Александрович
МПК / Мітки
МПК: F01M 11/03, B01D 27/08
