Спосіб градуювання термоперетворювачів
Номер патенту: 7808
Опубліковано: 26.12.1995
Автори: Попельнух Володимир Іванович, Мікрюков Борис Григорович, Левитський Всеволод Вячеславович, Березовський Олег Олексійович
Формула / Реферат
Способ градуировки термопреобразователей, включающий одновременную регистрацию показаний ряда термопреобразователей, помещенных в термостатируемую тарировочную среду, при изменении ее температуры, сравнение их с показаниями образцового средства измерения температуры и нахождение искомой зависимости, отличающийся тем, что, с целью упрощения способа при градуировке термопреобразователей, встроенных в фурмы доменной печи, в качестве термостатируемой тарировочной среды используют газовую среду фурменных зон доменной печи при остановке последней, а изменение температуры этой среды осуществляют путем снижения давления горячего дутья в доменной печи в пределах 50-10 КПа.

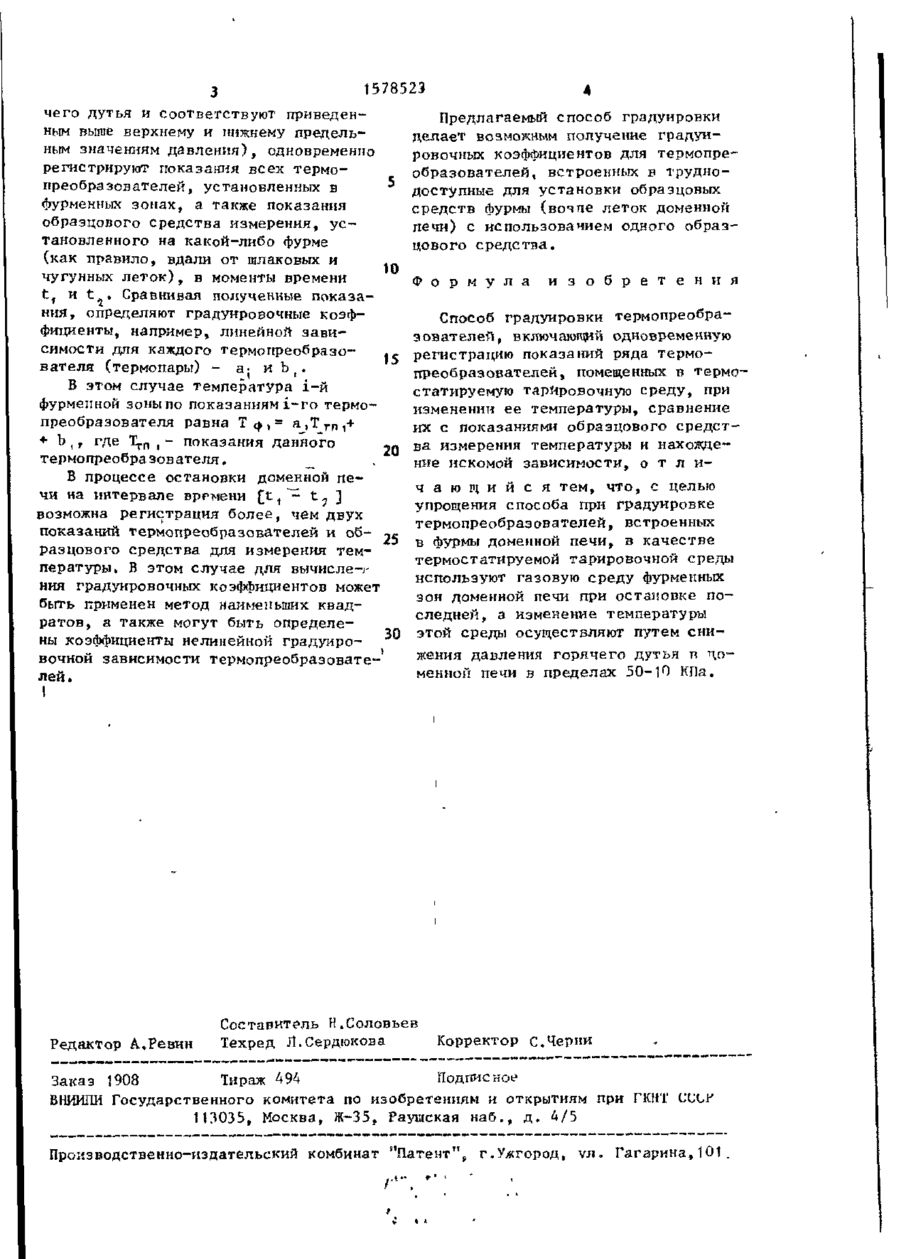

Текст
Изобретение относится к термометрии и позволяет упростить градуировку термопреобраэователей, встроенных в фурмы доменной печи. Показания проверяемых термопреобраэователей регистрируют в процессе остановки печи, при остывании, в течение временного интервала, характеризующегося выравниванием температуры по всем фурменным зонам и ее последующим с т а бильным снижением.Изменение температуры фурменных зон осуществляется при снижении давления горячего дутья в доменной печи в пределах 50-10 КПа, Лурменных зонах резко снижается и сигнал образцового средства измерения (пирометра) исчезает. Кроме того, при снижении давления ниже определенного уровня, близкого к нулю, печь , может быть взята ''на тягу" или могут быть открыты гляделки на фурменных приборах (в фурменные зоны будет поступать воздух извне), что повлечет за собой горение с различной интенсивностью, т.е. различную температуру Фурменных зон. Способ осуществляют следующим образом. В процессе остановки доменной печи (по мере ее остывания) на интервале времени [г , - t2], где t 1 и t2 - соответственно начальный и конечный моменты времени, в течение которого выравненная по всем фурменным зонам температура плавно снижается (указанные моменты времени определяются по показаниям датчика давления горч 3 ел 00 ел № со 1578523 чего дутья и соответствуют приведенным выше верхнему и нижнему предельным значениям давления), одновременно регистрируют показання всех термопреобразователей, установленных в фурменных зонах, а также показания образцового средства измерения, установленного на какой-либо фурме (как правило, вдали от шлаковых и 10 чугунных леток), в моменты времени t1 и t j , Сравнивая полученные показания, определяют градуировочкые коэффициенты, например, линейной зависимости для каждого термопреобразователя (термопары) - а- и b ( . В этом случае температура і-й фурменной зоны по показаниям 1-го термопреобразователя равна Т
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for calibration of thermo-transformers
Автори англійськоюMikriukov Borys Hryhorovych, Berezovskyi Oleh Oleksiiovych, Levytskyi Vsevolod Viacheslavovych, Popelnukh Volodymyr Ivanovych
Назва патенту російськоюСпособ градировки термопреобразователей
Автори російськоюМикрюков Борис Григорьевич, Березовский Олег Алексеевич, Левитский Всеволод Вячеславович, Попельнух Владимир Иванович
МПК / Мітки
МПК: G01K 15/00
Мітки: спосіб, градуювання, термоперетворювачів
