Спосіб фіксації реконструктивної пластини до кісток таза

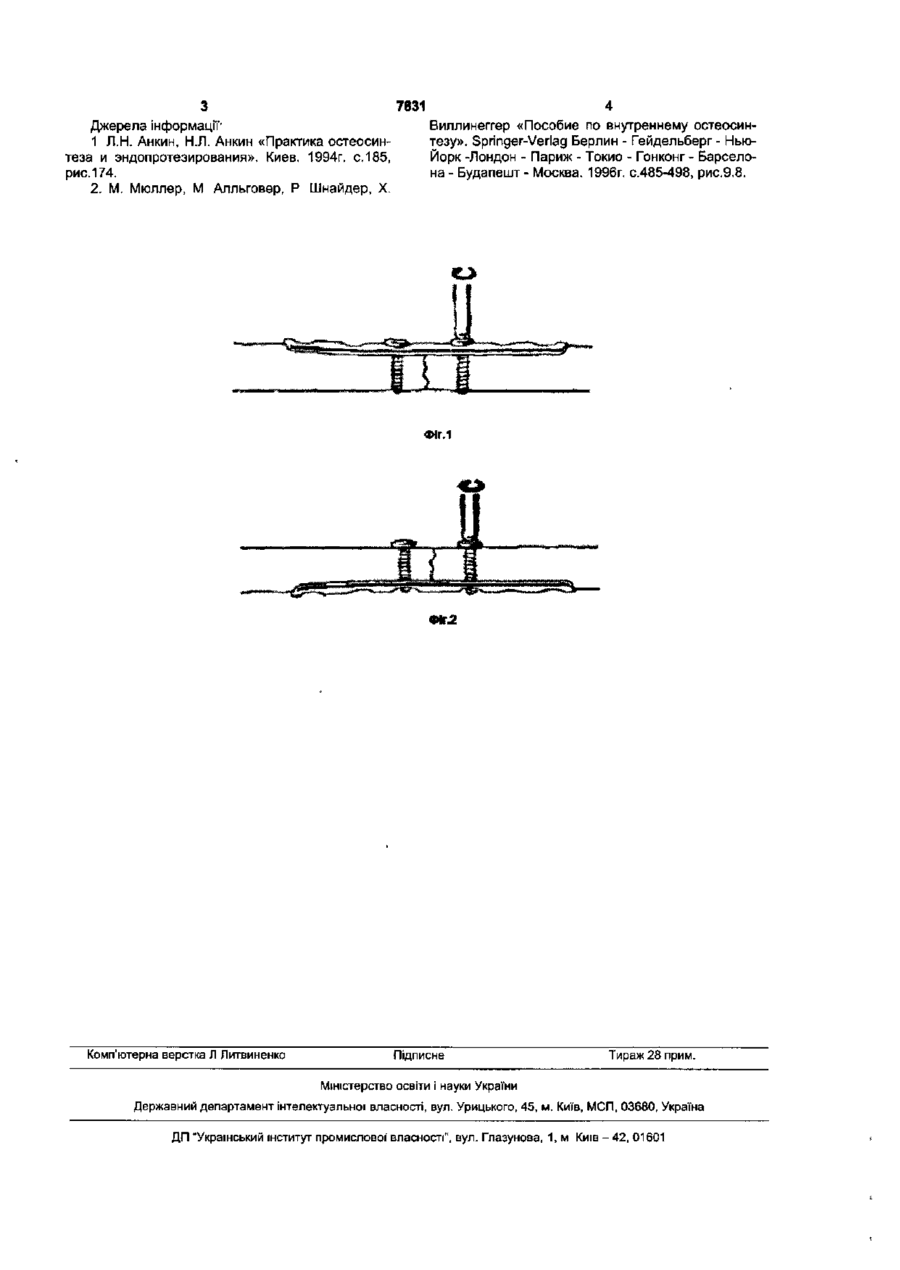

Спосіб фіксації реконструктивної пластини до кісток таза шурупами, який відрізняється тим, що з метою підвищення надійності прикріплення пластини, шурупи проводяться таким чином, що їхні головки розташовуються зі зворотної до пластини сторони кістки, тіло проходить крізь кісткову тканину, а кінці з різьбою загвинчуються в отвори пластини. Пропонована корисна модель відноситься до медицини, а саме до ортопедії і травматології, і може бути використана для фіксації нестабільних переломів кісток таза шляхом металоостеосинтезу. Відомий прототип - спосіб фіксації реконструктивної пластини до кісток таза, при якому шурупи, що прикріплюють пластину до кістки, проводять крізь отвори в пластині і загвинчують у кісткову тканину. При цьому головки шурупів притискають пластину до кістки [1, 2], (Фіг.1). До істотних недоліків прототипу відноситься те, що в деяких відділах таза товщина кістки в місцях передбачуваного загвинчування шурупів дуже мала (до 3-5 міліметрів), що недостатньо для надійного прикріплення пластини. Це змушує накладати реконструктивні пластини в місцях з більшою товщиною тазової кістки, а це не завжди відповідає вимогам механіки і не створює оптимальних умов для зрощення переломів. В основу винаходу поставлена задача створення такого способу фіксації реконструктивної пластини до кісток таза, який би дозволяв надійну фіксацію пластини шурупами в будь-якому місці їхнього загвинчування, незалежно від товщини кісткової тканини. Поставлена задача вирішується тим, що при фіксації реконструктивної" пластини до кісток таза, шурупи для прикріплення пластини проводяться таким чином, що їхні головки розташовуються зі зворотної до пластини сторони кістки, тіло прохо дить крізь кісткову тканину, а кінці з різьбленням загвинчуються в отвори пластини (Фіг.2) Спосіб фіксації реконструктивної пластини до кісток таза виконується таким чином. Під час операції, перпендикулярно Ліни" перелому кістки встановлюється попередньо відмодельована (вигнута за формою поверхні кістки) пластина. Далі виконується прикріплення цієї пластини до кістки шурупами, що проводяться так, що їхні головки розташовуються зі зворотної до пластини сторони кістки, тіло проходить крізь кісткову тканину, а кінці шурупів з різьбою загвинчуються в отвори пластини. Таким чином, запропонований спосіб фіксацм реконструктивної пластини до кісток таза, що відрізняється тим, що шурупи для прикріплення пластини проводяться так, що їхні головки розташовуються зі зворотної до пластини сторони кістки, тіло проходить крізь кісткову тканину, а кінці з різьбою загвинчуються в отвори пластини, усуває описані недоліки прототипу, тобто надає можливість надійно фіксувати компресійну пластину шурупами в будь-якому місці її накладення, незалежно від товщини кісткової тканини. Апробація пропонованого способу фіксації реконструктивної пластини до кісток таза шляхом проведення шурупів зі зворотної сторони кістки і фіксацією в отворах пластини зроблена на трупному матеріалі, а також в умовах клініки, де були підтверджені його висока ефективність і простота застосування. СО 00 7831 Джерела інформації1 1 Л.Н. Анкин, Н.Л. Анкин «Практика остеосинтеза и эндопротезирования». Киев. 1994г. с. 185, рис.174. 2. М. Мюллер, М Алльговер, Р Шнайдер, X. Виллинеггер «Пособие по внутреннему остеосинтезу». Springer-Verlag Берлин - Гейдельберг - НьюЙорк -Лондон - Париж - Токио - Гонконг - Барселона - Будапешт - Москва. 1996г. с.485-498, рис.9.8. Фіг.1 ФЧ2 Комп'ютерна верстка Л Литвиненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової' власності", вул. Глазунова, 1, м Київ - 42, 01601
