Компресійна пластина для екстракортикального остеосинтезу

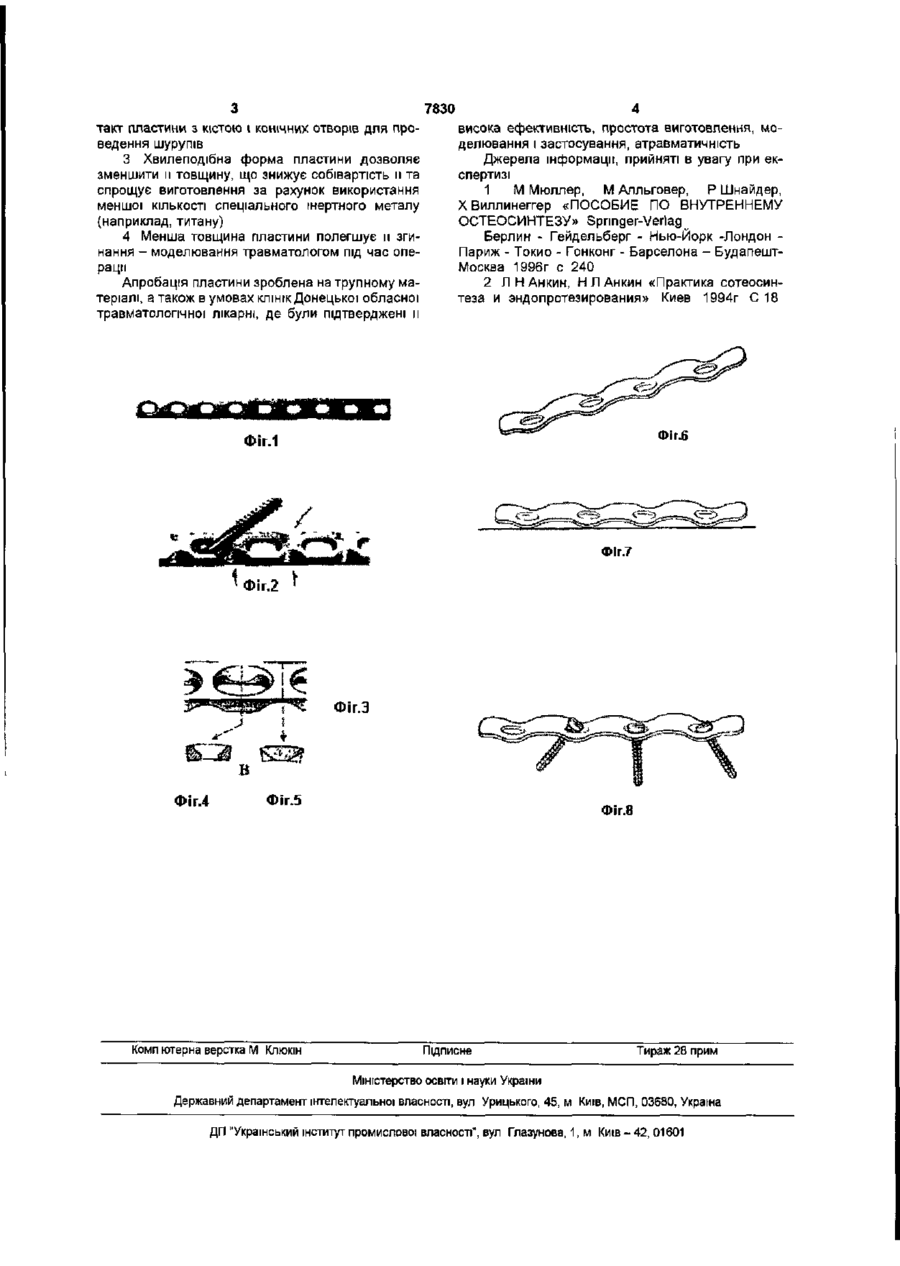

Компресійна пластина для екстракортикального остеосинтезу з обмеженим контактом з кісткою, яка відрізняється тим, що обмежений контакт із кістковою тканиною забезпечується за рахунок хвилеподібного перерізу пластини мінімальна площа її зіткнення з поверхнею кістки, усувається необхідність виготовлення в ній отворів для шурупів у виді усіченого конуса, що дозволило б істотно зменшити товщину пластини, спростити технологію виготовлення (виготовляти методом штампування), знизити п собівартість, зробити більш легким її згинання - моделювання травматологом під час операції Поставлена задача вирішується тим що компресійній пластині для екстракортікального остеосінтезу з обмеженим контактом з кісткою, додано хвилеподібний перетин, причому отвори для проведення шурупів у ній розташовані на ділянках, що прилежать до кісткової тканини (Фіг 6) При закріпленні такої пластини на кістці, зони зіткнення п хвилеподібних нижніх поверхонь з кістковою тканиною представляють вузьку поперечну смужку (Фіг 7}, а її увігнута у зної отворів верхня поверхня дає можливість розташовувати шуруп у будь-якому потрібному напрямку (Фіг 8) Пластина використовується в такий спосіб Під час операції, перпендікулярно ЛІНІЇ перелому кісти встановлюється попередньо відмодельована (вигнута за формою поверхні кістки) пластина що пригвинчується до кістки шурупами, проведеними через п отвори в потрібному напрямку Таким чином компресійна пластина для екстракортікального остеосінтезу з обмеженим контактом з кісткою, що відрізняється тим, що обмежений контакт із кістковою тканиною забезпечується за рахунок хвилеподібного перетину пластини, усуває описані недоліки прототипу, тобто 1 Дає можливість зменшити до мінімуму площу п зіткнення з поверхнею кістки 2 Усуває необхідність застосування дорогих технологій при створенні ямок, що зменшують кон 00 7830 такт пластини з кістою і конічних отворів для проведення шурупів 3 Хвилеподібна форма пластини дозволяє зменшити и товщину, що знижує собівартість и та спрощує виготовлення за рахунок використання меншої КІЛЬКОСТІ спеціального інертного металу (наприклад, титану) 4 Менша товщина пластини полегшує н згинання - моделювання травматологом під час операції Апробація пластини зроблена на трупному матеріалі, а також в умовах КЛІНІК Донецької обласної травматологічної лікарні, де були підтверджені її висока ефективність, простота виготовлення, моделювання і застосування, атравматичнють Джерела інформації, прийняті в увагу при експертизі 1 М Мюллер, М Алльговер, Р Шнайдер, ХВиллинеггер «ПОСОБИЕ ПО ВНУТРЕННЕМУ ОСТЕОСИНТЕЗУ» Spnnger-Verlag Берлин - Гейдельберг - Нью-Йорк -Лондон Париж - Токио - Гонконг - Барселона - БудапештМосква 1996г с 240 2 Л Н Анкин, Н Л Анкин «Практика сотеосинтеза и эндопротезирования» Киев 1994г С 18 т.- т ФІГ.6 ФІГ.1 Фіг.7 Фіг.2 " Фіг.4 Фіг.З Фіг.5 Комп ютерна верстка М Клкжін Фіг.8 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
