Пристрій для коригування деформацій грудної клітини

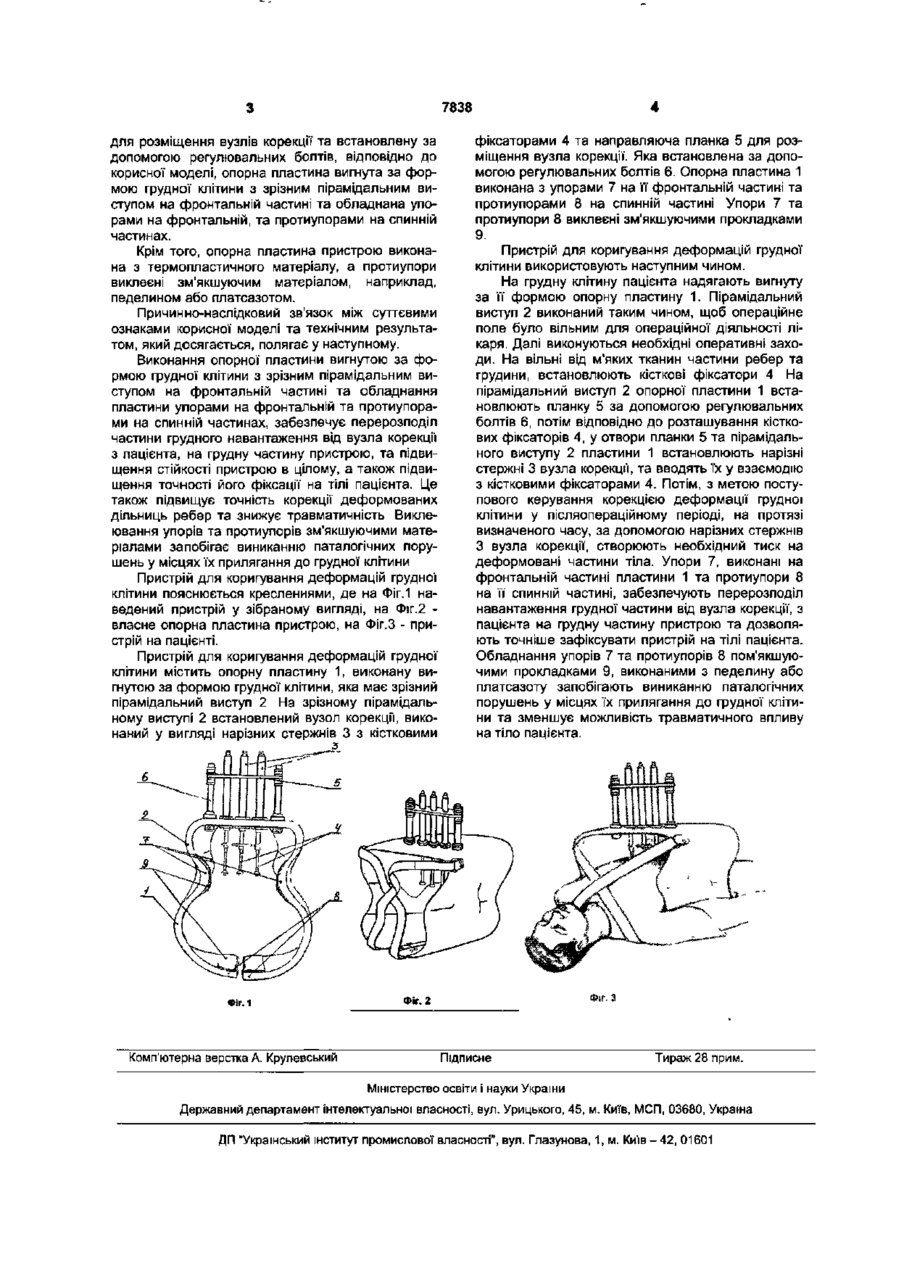

1. Пристрій для коригування деформації грудної клітини, який містить вигнуту опорну пластину, встановлений на пластині вузол корекції у вигляді нарізних стержнів з кістковими фіксаторами та напрямну планку з отворами для розміщення вузла корекції', встановлену за допомогою регулювальних болтів, який відрізняється тим, що опорна пластина вигнута за формою грудної клітини зі зрізним пірамідальним виступом на фронтальній частині та обладнана упорами на фронтальній та протиупорами на спинній частинах 2. Пристрій за п 1, який відрізняється тим, що опорна пластина виконана з термопластичного матеріалу 3. Пристрій за п. 1, який відрізняється тим, що упори та протиупори виклеєні зм'якшуючим матеріалом. Корисна модель стосується медицини, а саме, травматологи' та ортопедії, та призначається для інтра та післяопераційного динамічного коригування деформацій грудної клітини (кілевидної, воронкоподібної деформацій). З А С. СРСР №745512, МПКА61В 17/18, 1978 г. відомий пристрій для формування грудної клітини, який містить ходовий гвинт, несучу планку з захватом, та упор, виконаний з поздовжніми канавками. Недоліком відомого пристрою є неможливість управління корекцією деформованих частин грудної клітини с достатньою точністю за рахунок ненадійної фіксації пластини Найбільш близьким за своєю сутністю та технічним результатом, який досягається, до корисної моделі, яка заявляється, є пристрій для коригування кілеподібної деформації грудної клітини за А.С. СРСР №1475627 МКВ 5 А61В 17/58, 1987 p., прийнятий за прототип. Пристрій за прототипом містить вигнуту опорну пластину, яку закріпляють на грудній клітині за допомогою захватів, наприклад, у вигляді ременів, вузли коригування у вигляді нарізних стержнів з кістковими фіксаторами, підпружиненими для створення дозованого навантаження на деформовані ділянки ребер, направляючу планку з отворами для розміщення вузлів коригування та встановлену на опірній пластині за допомогою регулювальних болтів. Суттєвими ознаками прототипу, які збігаються з суттєвими ознаками корисної моделі, яка заявляється, є опорна пластина, виконана вигнутою, встановлений на пластині вузол коригування, виконаний у вигляді нарізних стержнів з кістковими фіксаторами та направляюча планка з отворами для розміщення вузлів корекції, встановлена за допомогою регулювальних болтів. Недоліком пристрою є те, що відповідно до його конструкції, опорна пластина спирається на пацієнта, при цьому Ті положення неможливо надійно зафіксувати за допомогою ременів без остороги задіяти незручність або і травму хворому, що призводить до недостатньої стійкості пристрою, та, як наслідок, до недостатньо точного коригування деформованих частин ребер. В основу корисної моделі поставлено задачу удосконалити пристрій для коригування деформацій грудної клітини шляхом зниження опорного навантаження конструкції на пацієнта та підвищення стійкості пристрою в цілому, за рахунок надання опорній пластині форми грудної клітини, що підвищує точність коригування деформованих дільниць ребер. Поставлена задача вирішується тим, що, у пристрої для коригування деформації грудної клітини, який містить опорну пластину, виконану вигнутою, встановлений на пластині вузол коригування у вигляді нарізних стержнів з кістковими фіксаторами та направляючу планку з отворами 00 со 00 7838 для розміщення вузлів корекції та встановлену за допомогою регулювальних болтів, відповідно до корисної моделі, опорна пластина вигнута за формою грудної клітини з зрізним пірамідальним виступом на фронтальній частині та обладнана упорами на фронтальній, та протиупорами на спинній частинах. Крім того, опорна пластина пристрою виконана з термопластичного матеріалу, а протиупори виклеєні зм'якшуючим матеріалом, наприклад, педелином або платсазотом. Причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі та технічним результатом, який досягається, полягає у наступному. Виконання опорної пластини вигнутою за формою грудної клітини з зрізним пірамідальним виступом на фронтальній частині та обладнання пластини упорами на фронтальній та протиупорами на спинній частинах, забезпечує перерозподіл частини грудного навантаження від вузла корекції з пацієнта, на грудну частину пристрою, та підвищення стійкості пристрою в цілому, а також підвищення точності його фіксації на тілі пацієнта. Це також підвищує точність корекції деформованих дільниць ребер та знижує травматичність Виклеювання упорів та протиупорів зм'якшуючими матеріалами запобігає виниканню паталогічних порушень у місцях їх прилягання до грудної клітини Пристрій для коригування деформацій грудної клітини пояснюється кресленнями, де на Фіг.1 наведений пристрій у зібраному вигляді, на Фіг.2 власне опорна пластина пристрою, на Фіг.З - пристрій на пацієнті. Пристрій для коригування деформацій грудної клітини містить опорну пластину 1, виконану вигнутою за формою грудної клітини, яка має зрізний пірамідальний виступ 2 На зрізному пірамідальному виступі 2 встановлений вузол корекції, виконаний у вигляді нарізних стержнів 3 з кістковими фіксаторами 4 та направляюча планка 5 для розміщення вузла корекції. Яка встановлена за допомогою регулювальних болтів 6. Опорна пластина 1 виконана з упорами 7 на її фронтальній частині та протиупорами 8 на спинній частині Упори 7 та протиупори 8 виклеєні зм'якшуючими прокладками 9. Пристрій для коригування деформацій грудної клітини використовують наступним чином. На грудну клітину пацієнта надягають вигнуту за її формою опорну пластину 1. Пірамідальний виступ 2 виконаний таким чином, щоб операційне поле було вільним для операційної діяльності лікаря. Далі виконуються необхідні оперативні заходи. На вільні від м'яких тканин частини ребер та грудини, встановлюють кісткові фіксатори 4 На пірамідальний виступ 2 опорної пластини 1 встановлюють планку 5 за допомогою регулювальних болтів 6, потім відповідно до розташування кісткових фіксаторів 4, у отвори планки 5 та пірамідального виступу 2 пластини 1 встановлюють нарізні стержні 3 вузла корекції, та вводять їх у взаємодію з кістковими фіксаторами 4. Потім, з метою поступового керування корекцією деформації грудної клітини у післяопераційному періоді, на протязі визначеного часу, за допомогою нарізних стержнів З вузла корекції, створюють необхідний тиск на деформовані частини тіла. Упори 7, виконані на фронтальній частині пластини 1 та протиупори 8 на її спинній частині, забезпечують перерозподіл навантаження грудної частини від вузла корекції, з пацієнта на грудну частину пристрою та дозволяють точніше зафіксувати пристрій на тілі пацієнта. Обладнання упорів 7 та протиупорів 8 пом'якшуючими прокладками 9, виконаними з педелину або платсазоту запобігають виниканню паталогічних порушень у місцях їх прилягання до грудної клітини та зменшує можливість травматичного впливу на тіло пацієнта. _Л*~ ' ОНг.1 Комп'ютерна верстка А. Крулевський Фіг. 2 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
