Вогнева насадка газового пальника

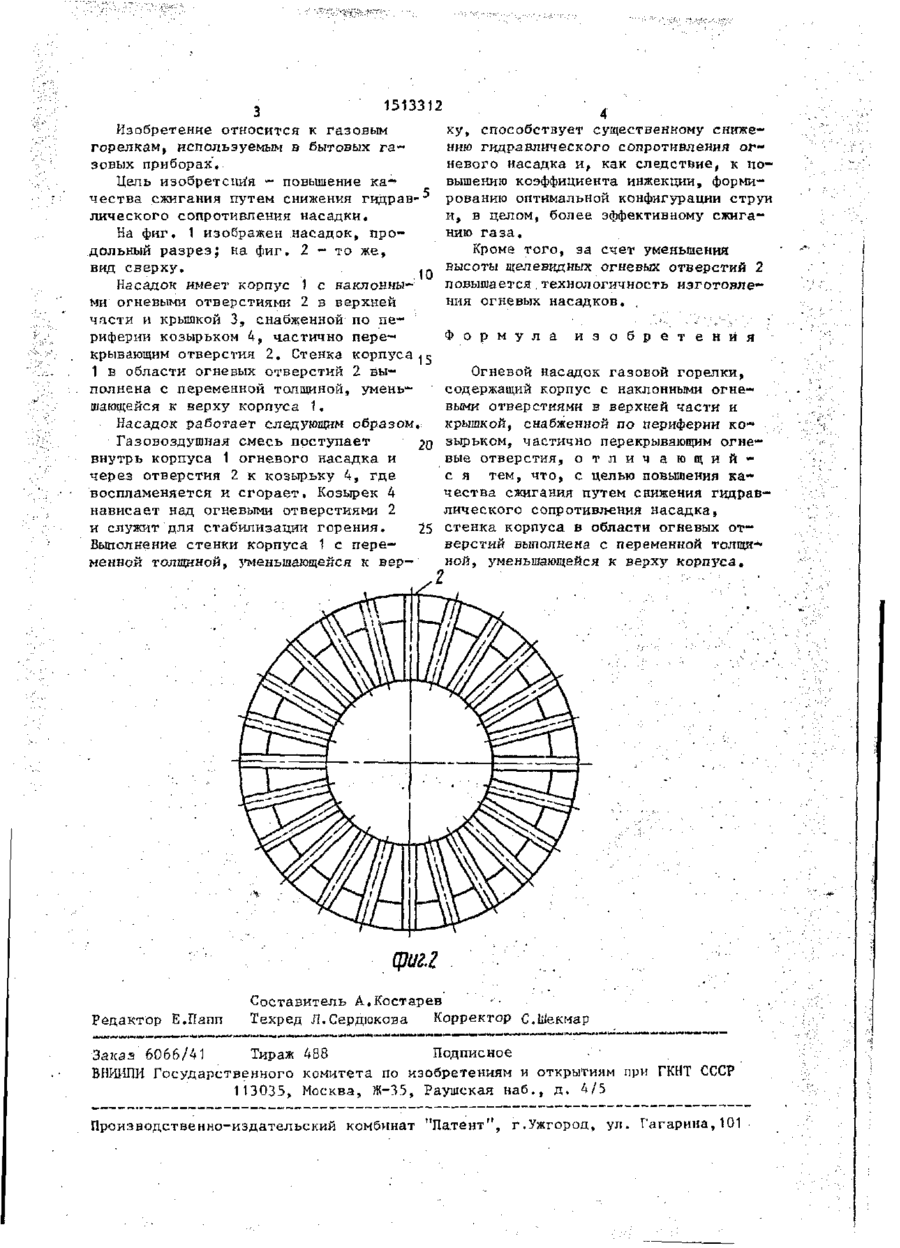

Изобретение относится к газовым горелкам, используемым в бытовых га зовых приборах, преимущественно бытовых газовых плитах. Газовоздушная смесь поступает внутрь корпуса 1 через отверстия 2 к козырьку 4, установленному на крышке 3, где воспламеняется и сгорает. Стенка корпуса 1 в области огневых отверстий зыполнена с переменной толщиной, постепенно уменьшающейся к верху. Этим достигается снижение гидравлического сопротивления насадка, повышение коэффициента инжекции, формирование оптимальной конфигурации струи и в целом более эффективное сжигание газа. 2 ил. (Л С ОЭ 05 Риг.1 З 1513312 Изобретение относится к газовым горелкам, используемым в бытовых га зовых приборах. Цель изобретения - повышение ка,-5 чества сжигания путем снижения гидрав лического сопротивления насадки. На фиг. 1 изображен насадок, продольный разрез; на фиг. 2 - то же, вид сверху. 10 Насадок имеет корпус 1 с наклонными огневыми отверстиями 2 в верхней части и крышкой 3, снабженной по периферии козырьком 4, частично перекрывающим отверстия 2, Стенка корпуса ,с 1 в области огневых отверстий 2 выполнена с переменной толщиной, уменьшающейся к верху корпуса 1. Насадок работает следующим образом. Газовоздушная смесь поступает 20 внутрь корпуса 1 огневого насадка и через отверстия 2 к козырьку 4, где воспламеняется и сгорает. Козырек 4 нависает над огневыми отверстиями 2 и служит для стабилизации горения. 25 Выполнение стенки корпуса 1 с переменной толщиной, з'менынающейся к вер ху, способствует существенному снижению гидравлического сопротивления о г невого насадка и, как следствие, к повышению коэффициента инжекции, формированию оптимальной конфигурации струи и, в целом, более эффективному сжиганию г а з а . Кроме того, за счет уменьшения высоты щелевидных огневых отверстий 2 повышается технологичность изготовления огневых насадков. . Ф о р м у л а и з о б р е т е н и я Огневой насадок газовой горелки, содержащий корпус с наклонными огневыми отверстиями в верхней части и крышкой, снабженной по периферии к о зырьком, частично перекрывающим огневые отверстия, о т л и ч а ю щ и й с я тем, что, с целью повышения к а чества сжигания путем снижения гидравлического сопротивления насадка, стенка корпуса в области огневых отверстий выполнена с переменной толщиной, уменьшающейся к верху корпуса. щи Редактор Е.ГЕапп Составитель А.Костарев Техред Л.Сердюкова Корректор С.Шекмар Заказ 6066/41 Тираж 488 Подписное ВШИЛИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д , 4/5 Производственно-издательский комбинат "Патент", г .Ужгород, ул. Гагарина,101
