Електрокоагулятор

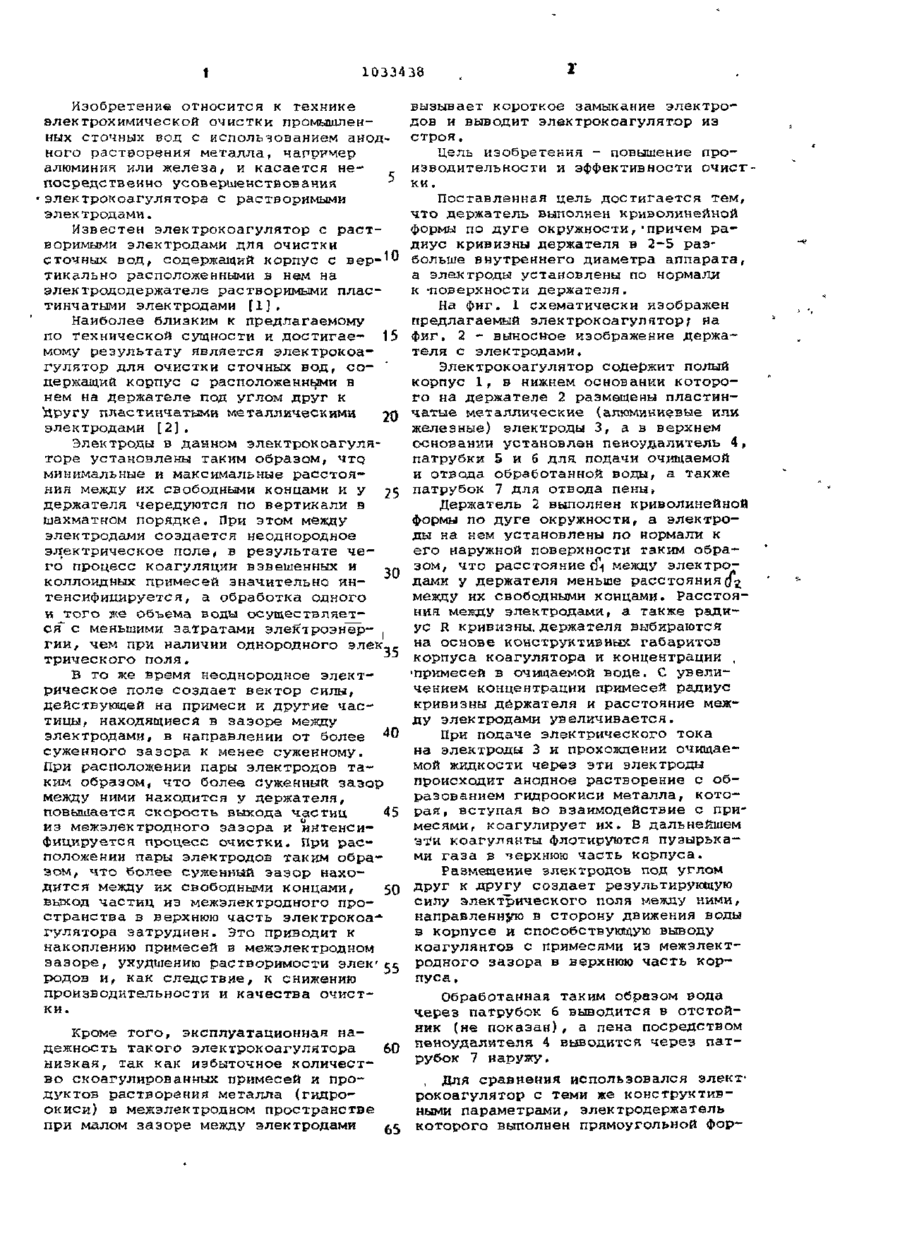

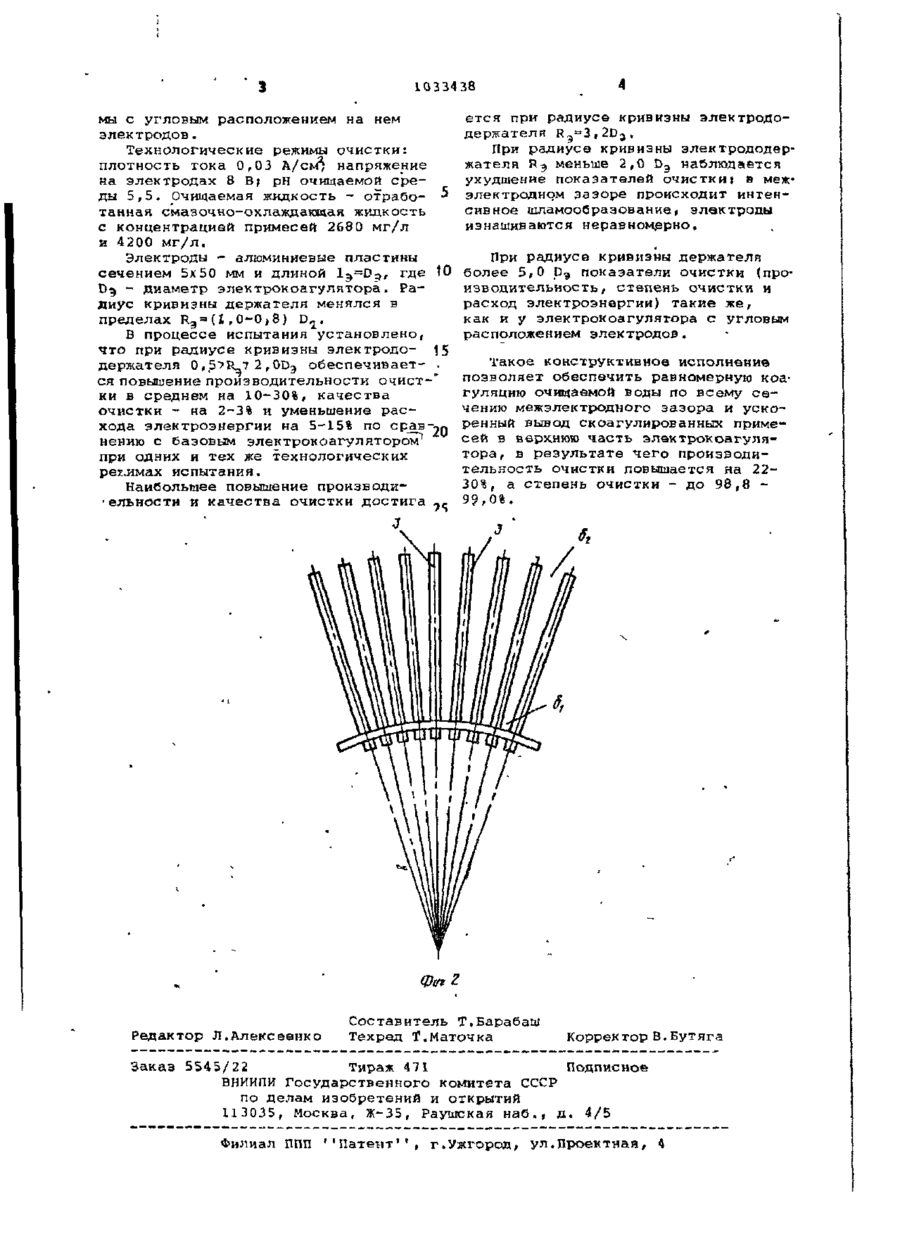

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (ІІ) :Д Xf \^ 1*f Д V * V./ 315DC 01 F 1/46 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3362566/23-26 (22) 15.09.81 (46) 07.06.83. Бюл. » 29 (72) А.А.Аксенко, М.М.Назарян, П.П.Шатый и С М «Есаулов (71) Харьковский ордена Ленина и-ордена Октябрьской Революции моторо- 1 строительный завод ''Серп и Молот 1 и Харьковский ордена Ленина политехнические институт им. В.И.Ленина (53) 628.543(086.8) (56) 1. Кульский Л.А. и др. Очистка воды 1 электрокоагуляцией. Киев, ''Техника ', 1978, с.80. 2. Авторское свидетельство СССР 9 589214, кл. С 02 F 1/46, 1975 (прототип)* • (54М57) ЭЛЕКТРОКОАГУЛЯТОР для очистки сточных вод, содержащий корпус с размещенными s нем металлическими пластинчатыми электродами, установленными на держателе под углом друг к другу, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности и эффективности очистки, держатель выполнен криволинейной формы по дуге окружности, причем радиус кривизны держателя в 2-5 раз больше внутреннего диаметра аппарата, а • электроды установлены по нормали к: . поверхности держателя. 00 1 1033438 Изобретение относится к технике электрохимической очистки промышленных сточных вод с использованием анодного растворения металла, например алюминия или железа, и касается непосредственно усовершенствования • электрокоагулятора с растворимыми электродами. Известен электрокоагулятор с растворимыми электродами для очистки с точных в од, содержащий корпус с вер-'" тикально расположенными в нем на электрододержателе растворимыми пластинчатыми электродами [1], Наиболее близким к предлагаемому по технической сущности и достигає- 15 мому результату является электрокоагулятор для очистки сточных вод, содержащий корпус с расположенными в нем на держателе под углом друг к ЇХРУгу пластинчатыми металлическими 20 электродами [2]. Электроды в данном электрокоагуляторе установлены таким образом, что. минимальные и максимальные расстояния между их свободными концами и у 25 держателя чередуются по вертикали в шахматном порядке. При этом между электродами создается неоднородное электрическое поле, в результате чего процесс коагуляции взвешенных и -„ , коллоидных примесей значительно интенсифицируется, а обработка одного и того же объема воды осуществляется~ с меньшими затратами электроэнергии, чем при наличии однородного электрического поля. '35 В то же время неоднородное электрическое поле создает вектор силы, действующей на примеси и другие частицы, находящиеся в зазоре между электродами, в направлении от более ^ суженного зазора к менее суженному. При расположении пары электродов таким образом» что более суженный зазор между ними находится у держателя, повышается скорость выхода частиц 45 из межэлектродного зазора и интенсифицируется процесс очистки. При расположении пары электродов таким образом, что более суженный эазор находится между их свободными концами, 50 выход частиц из межэлектродного пространства в верхнюю часть электрокоа* гулятора затруднен. Это приводит к накоплению примесей в межэлектродном зазоре, ухудшению растворимости элек'55 родов и, как следствие, к снижению производительности и качества очистки. вызывает короткое замыкание электродов и выводит электрокоагулятор из строя. Цель изобретения - повышение производительности и эффективности очистки . Поставленная цель достигается тем, что держатель выполнен криволинейной формы по дуге окружности,'причем радиус кривизны держателя в 2-5 раэбольше внутреннего диаметра аппарата, а электроды установлены по нормали к -поверхности держателя. На фиг. 1 схематически изображен предлагаемый электрокоагулятор; на фиг. 2 ~ вьаносное изображение держателя с электродами. Электрокоагулятор содержит полый корпус 1, в нижнем основании которого на держателе 2 размещены пластинчатые металлические (алюминиевые или железные) электроды 3, а в верхнем основании установлен пеноудалитель 4, патрубки 5 и б для подачи очищаемой и отвода обработанной воды, а также патрубок 7 для отвода пены» Держатель 2 выполнен криволинейной формы по дуге окружности, а электроды на нем установлены по нормали к его наружной поверхности таким образом, что расстояние t- между электроfi дами у держателя меньше расстоянияд^ между их свободными концами. Расстояния между электродами, а также радиус R кривизны, держателя выбираются на основе конструктивных габаритов корпуса коагулятора и концентрации , •примесей в очищаемой воде. С увеличением концентрации примесей радиус кривизны держателя и расстояние между электродами увеличивается. При подаче электрического тока на электроды 3 и прохождении очищаемой жидкости через эти электроды происходит анодное растворение с образованием гидроокиси металла, которая, вступая во взаимодействие с примесями, коагулирует их. В дальнейшем •аТи коагулянты флотируются пузырьками газа в верхнюю часть корпуса. Размещение электродов под углом друг к другу создает результирующую силу электрического поля между ними, направленную в сторону движения воды в корпусе и способствующую выводу коагулянтов с примесями из межэлектродного зазора в верхнюю часть корпуса , Обработанная таким образом вода через патрубок 6 выводится в отстойник (не показан), а пена посредством Кроме того, эксплуатационная надежность такого электрокоагулятора 60 пвноудалителя 4 выводится через патрубок 7 наружу. низкая, так как избыточное количество скоагулированных примесей и про, Для сравнения использовался электдуктов растворения металла (гидророкоагулятор с теми же конструктивокиси) в межэлектродном пространстве ными параметрами, электродержатель при малом зазоре между электродами ^с которого выполнен прямоугольной фор 1033438 мы с угловым расположением на нем электродов. Технологические режимы очистки: плотность тока 0,03 А/см; напряжение на электродах 8 В; рН очищаемой среды 5,5. Очищаемая жидкость - отработанная смазочно-охлаждающая жидкость с концентрацией примесей 268 0 мг/л и 4200 мг/л. Электроды - алюминиевые пластины сечением 5x50 мм и длиной 1 Э = О ? , где to Dg - диаметр электрокоагулятора. Радиус кривизны держателя менялся в пределах R 3 =(I,0-0>8) D^, В процессе испытания установлено, что при радиусе кривизны электродо- J5 держателя 0 , 5*>R_7 2 ,0Е>э обеспечивает- . ел повышение производительности очист-" ки в среднем на 10-30%, качества очистки - на 2-3% и уменьшение расхода электроэнергии на 5-15% по срав-чп 1 нению с базовым электрокоагулятором при одних и тех же технологических режимах испытания. Наибольшее повышение производи• ельности и качества очистки достига Редактор Л.Алексеенко ется при радиусе кривизны электрододержателя R =3,2D 3 . При радиусе кривизны электрододвржателя ГЦ меньше 2,0 D 3 наблюдается ухудшение показателей очистки і в межэлектродном зазоре происходит интенсивное шламообраэование» электроды изнашиваются неравномерно. При радиусе кривизны держателя более 5,0 р 9 показатели очистки (производительность, степень очистки и расход электроэнергии) такие же, как и у электрокоагулятора с угловым расположением электродов. Такое конструктивное исполнение позволяет обеспечить равномерную коагуляцию очищаемой воды по всему сечению межэлектродного зазора и ускоренный вывод скоагулированных примесей в верхнюю часть электрокоагулятора, в результате чего производительность очистки повышается на 2230%, а степень очистки - до 98,8 99,0%. Составитель Т.Барабаы Техред Т.Маточка Корректор В. Бутяга Заказ 5545/22 Тираж 471 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, ж-35, Раушская наб. ( д. 4/5 Филиал ППП ''Патент 1 1 , г.Ужгород, ул.Проектная, 4
