Пальовий фундамент

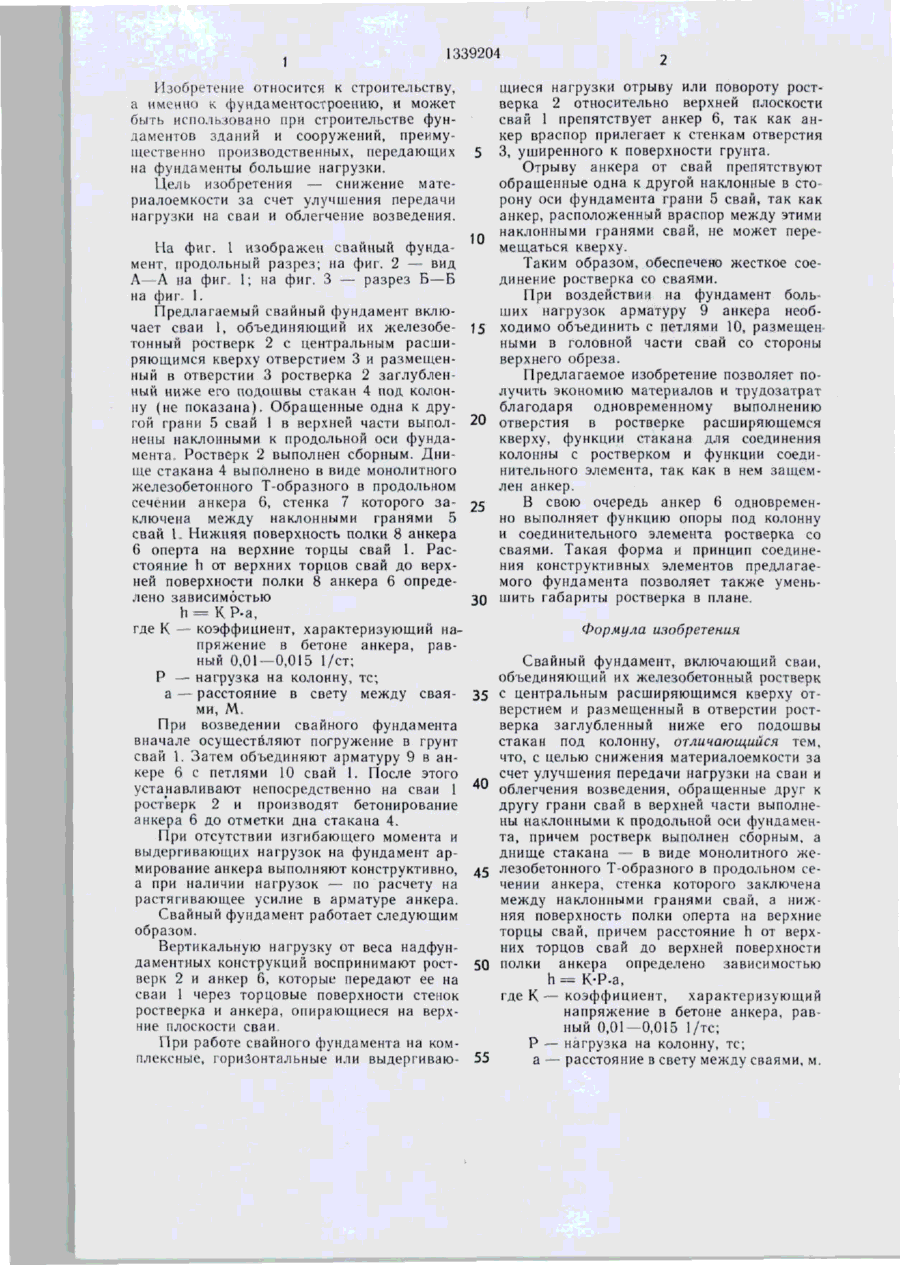

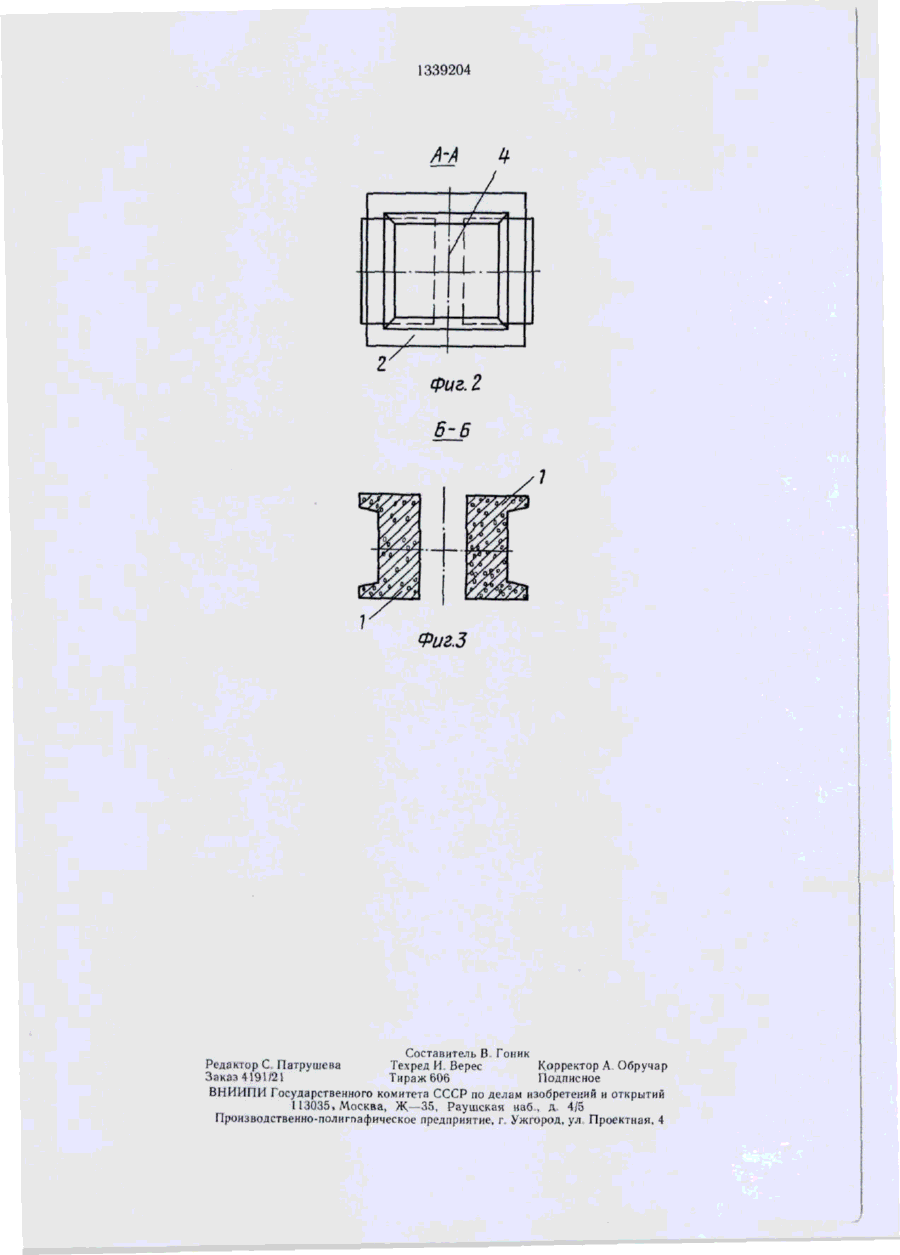

Изобретение относится к строительству, а именно к фундаментостроению, и может быть использовано при строительстве фундаментов зданий и сооружений, преимущест венно производственных, передающих на фундаменты большие нагрузки. Цель изобретения — снижение материалоемкости за счет улучшения передачи нагрузки на сваи и облегчение возведения. Свайный фундамент включает сваи 1, объединяющий их железо бетонный ростверк 2 с центральным расширяющимся кверху отверстием 3 и размещенный в отверстии 3 ростверка 2 заглубленный ниже его подошвы стакан 4 под колонну. Обращенные одна к другой грани 5 свай 1 в верхней части выполнены наклонными к продольной оси фундамента. Ростверк 2 выполнен сборным. Днище стакана 4 выполнено в виде монолитного железобетонного Т-образного в продольном сечении анкера 6, стенка 7 которого заключена между наклонными гранями 5 свай 1. Нижняя поверхность полки 8 анкера 6 оперта на верхние торцы свай 1. 3 ил. со со Фиг? 1 1339204 Изобретение относится к строительству, а именно к фундаментостроению, и может быть использовано при строительстве фундаментов зданий и сооружений, преимущественно производственных, передающих на фундаменты большие нагрузки. Цель изобретения снижение материалоемкости за счет улучшения передачи нагрузки на сваи и облегчение возведения. 5 1П На фиг. 1 изображен свайный фундамент, продольный разрез; на фиг. 2 - - вид А—А на фиг. 1; на фиг. 3 - - разрез Б—Б на фиг. 1. Предлагаемый свайный фундамент включает сваи 1, объединяющий их железобетонный ростверк 2 с центральным расширяющимся кверху отверстием 3 и размещенный в отверстии 3 ростверка 2 заглубленный ниже его подошвы стакан 4 под колонну (не показана). Обращенные одна к другой грани 5 свай 1 в верхней части выполнены наклонными к продольной оси фундамента. Ростверк 2 выполнен сборным. Днище стакана 4 выполнено в виде монолитного железобетонного Т-образного в продольном сечении анкера 6, стенка 7 которого заключена между наклонными гранями 5 свай I. Нижняя поверхность полки 8 анкера 6 оперта на верхние торцы свай 1. Расстояние h от верхних торцов свай до верхней поверхности полки 8 анкера 6 определено зависимостью h = КР-а, где К — коэффициент, характеризующий напряжение в бетоне анкера, равный 0,01—0,015 1/ст; Р — нагрузка на колонну, тс; а — расстояние в свету между сваями, М. При возведении свайного фундамента вначале осуществляют погружение в грунт свай 1. Затем объединяют арматуру 9 в анкере 6 с петлями 10 свай 1. После этого устанавливают непосредственно на сваи 1 ростверк 2 и производят бетонирование анкера 6 до отметки дна стакана 4. При отсутствии изгибающего момента и выдергивающих нагрузок на фундамент армирование анкера выполняют конструктивно, а при наличии нагрузок - - по расчету на растягивающее усилие в арматуре анкера. Свайный фундамент работает следующим образом. Вертикальную нагрузку от веса надфундаментных конструкций воспринимают ростверк 2 и анкер 6, которые передают ее на сваи 1 через торцовые поверхности стенок ростверка и анкера, опирающиеся на верхние плоскости сваи. При работе свайного фундамента на комплексные, іоризонтальные или выдергиваю J5 щиеся нагрузки отрыву или повороту ростверка 2 относительно верхней плоскости свай 1 препятствует анкер 6, так как анкер враспор прилегает к стенкам отверстия 3, уширенного к поверхности грунта. Отрыву анкера от свай препятствуют обращенные одна к другой наклонные в сторону оси фундамента грани 5 свай, так как анкер, расположенный враспор между этими наклонными гранями свай, не может перемещаться кверху. Таким образом, обеспечено жесткое соединение ростверка со сваями. При воздействии на фундамент больших нагрузок арматуру 9 анкера необходимо объединить с петлями 10, размещен ными в головной части свай со стороны верхнего обреза. Предлагаемое изобретение позволяет получить экономию материалов и трудозатрат благодаря одновременному выполнению 20 отверстия в ростверке расширяющемся кверху, функции стакана для соединения колонны с ростверком и функции соединительного элемента, так как в нем защемлен анкер. 25 В свою очередь анкер 6 одновременно выполняет функцию опоры под колонну и соединительного элемента ростверка со сваями. Такая форма и принцип соединения конструктивных элементов предлагаемого фундамента позволяет также умень30 шить габариты ростверка в плане. Формула изобретения 35 40 45 50 Свайный фундамент, включающий сваи, объединяющий их железобетонный ростверк с центральным расширяющимся кверху отверстием и размещенный в отверстии ростверка заглубленный ниже его подошвы стакан под колонну, отличающийся тем, что, с целью снижения материалоемкости за счет улучшения передачи нагрузки на сваи и облегчения возведения, обращенные друг к другу грани свай в верхней части выполнены наклонными к продольной оси фундамента, причем ростверк выполнен сборным, а днище стакана - - в виде монолитного железобетонного Т-образного в продольном сечении анкера, стенка которого заключена между наклонными гранями свай, а нижняя поверхность полки оперта на верхние торцы свай, причем расстояние h от верхних торцов свай до верхней поверхности полки анкера определено зависимостью h=K-P-a, где К — коэффициент, характеризующий напряжение в бетоне анкера, равный 0,01—0,015 1/тс; Р — нагрузка на колонну, тс; 55 а — расстояние в свету между сваями, м. 1339204 ±3 z ,7 Фиг. 2 6-6 Фиг.З Составитель В Гоник Редакторе Патрушева Техред И Верес Корректор А Обручар Заказ419!/21 Тираж 606 Подписное ВНИИПИ Госуд
